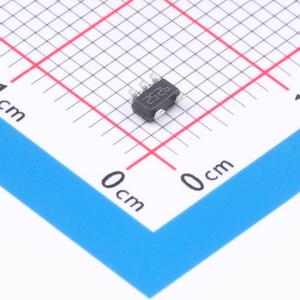

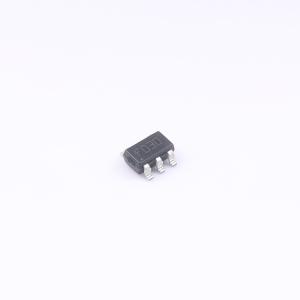

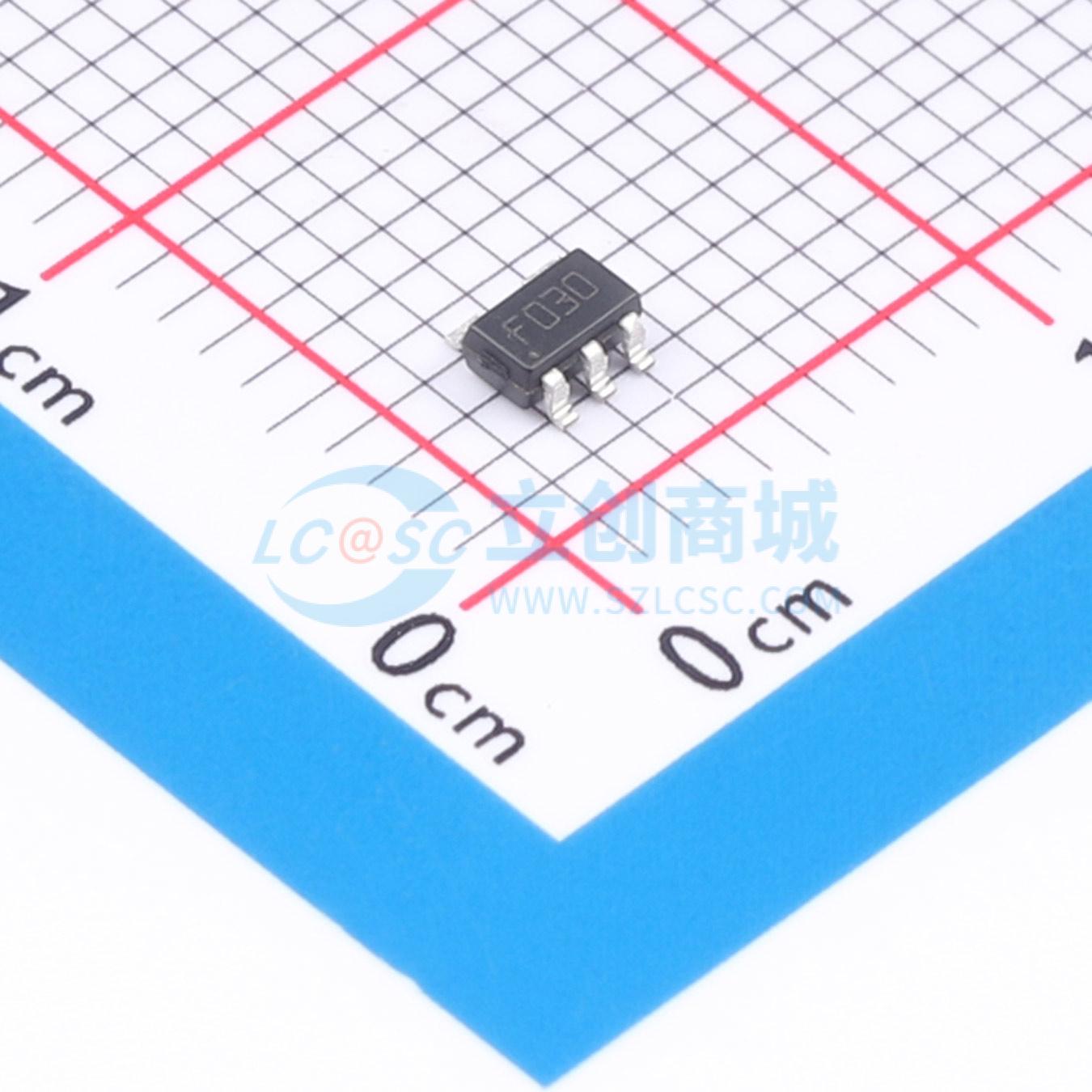

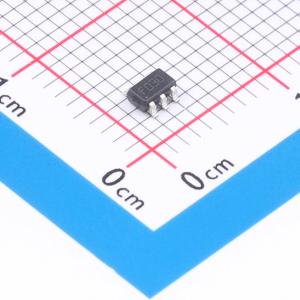

温馨提醒：图片仅供参考，商品以实物为准
LD2980ABM30TR
超低压降电压调节器兼容低ESR输出电容
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 低压降和超低静态电流使其适用于低噪声、低功耗应用和电池供电系统。当禁止引脚拉低时，睡眠模式下的静态电流小于 1 μA。3 号引脚提供关断逻辑控制功能（与 TTL 兼容），这意味着当该器件用作本地稳压器时，可以使电路板的一部分进入待机状态，从而降低总功耗。设计用于与低 ESR 陶瓷电容器配合使用。
- 品牌名称
- ST(意法半导体)
- 商品型号
- LD2980ABM30TR
- 商品编号
- C2971329
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.039克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 16V | |
| 输出电压 | 3V | |
| 输出电流 | 50mA | |
| 电源纹波抑制比(PSRR) | 63dB@(1kHz) | |
| 压差 | 225mV@(50mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 1.2mA | |
| 噪声 | 160uVrms | |
| 特性 | 带使能；过热保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
低压降和超低静态电流使其适用于低噪声、低功耗应用以及电池供电系统。当禁止引脚拉低时，睡眠模式下的静态电流小于1 µA。3号引脚具备关断逻辑控制功能（与TTL兼容）。这意味着当该器件用作本地稳压器时，可以使电路板的一部分进入待机状态，从而降低总功耗。LD2980设计用于与低ESR陶瓷电容配合使用。
商品特性
- 超低压降（50 mA负载时典型值为0.7 mV，1 mA负载时典型值为7 mV）
- 极低静态电流（典型值为80 µA）
- 保证输出电流高达50 mA
- 逻辑控制电子关断
- 输出电压容差为± 0.5%
- 输出低噪声电压
- 温度范围：-40℃至125℃
