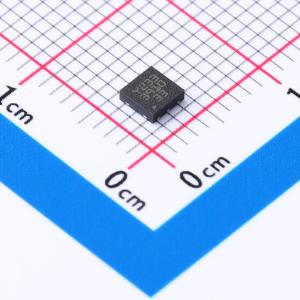

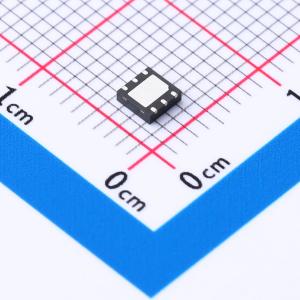

LD39100PU33R

1 A低静态电流，低噪声调压器

描述: 提供最大 1 A 电流，输入电压范围为 1.5 V 至 5.5 V，典型压差为 200 mV。该器件在输入和输出端使用陶瓷电容时性能稳定。超低的压差、低静态电流和低噪声特性使其适用于低功耗电池供电应用。低频时电源抑制比为 70 dB，在 10 kHz 开始下降。使能逻辑控制功能可将其置于关断模式，使总电流消耗低于 1 μA。该器件还具备短路恒流限制和热保护功能。也有符合 AEC-Q100 标准的版本，采用带有可焊侧翼的 DFN6（3x3 mm）封装。
品牌名称: ST(意法半导体)
商品型号: LD39100PU33R
商品编号: C2971344
商品封装: DFN-6(3x3)
包装方式: 编带
商品毛重: 0.14克(g)

商品参数

商品概述

LD39100可提供最高1 A的电流，输入电压范围为1.5 V至5.5 V，典型压差为200 mV。该器件在输入和输出端使用陶瓷电容时能保持稳定。超低的压差、低静态电流和低噪声特性使其适用于低功耗电池供电应用。在低频时，电源抑制比为70 dB，在10 kHz时开始下降。使能逻辑控制功能可将LD39100置于关断模式，使总电流消耗低于1 μA。该器件还具备短路恒流限制和热保护功能。 LD39100也有符合AEC-Q100标准的版本，采用带可焊侧翼的DFN6（3×3 mm）封装。

商品特性

符合AEC-Q100标准
输入电压范围为1.5至5.5 V
超低压差（1 A负载时典型值为200 mV）
极低静态电流（无负载时典型值为20 μA，1 A负载时典型值为200 μA，关断模式下最大值为1 μA）
无需旁路电容时噪声极低（VOUT = 0.8 V时为30 μV RMS）
输出电压容差：25 °C时为±2.0%
保证输出电流为1 A
可按需提供宽范围输出电压：以100 mV为步进，范围从0.8 V至4.5 V，且可从0.8 V开始调节
逻辑控制电子关断
使用陶瓷电容时稳定（Cout = 1 μF）
内部电流和热限制
DFN6（3×3 mm）封装
温度范围：-40 °C至125 °C

应用领域

打印机
游戏机
计算机
消费类应用
汽车后级稳压

数据手册PDF

放大查看下载PDF

交货周期

订货7-9个工作日

购买数量

(1个/圆盘，最小起订量 1 个)

个

起订量：1 个1个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	5.5V
	输出电压	3.3V
	输出电流	1A
	电源纹波抑制比(PSRR)	65dB@(1kHz)
	压差	400mV@(1A)

	属性	参数值
	静态电流(Iq)	50uA
	噪声	85uVrms
	特性	带使能；过流保护；PG脚；过热保护；短路保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
