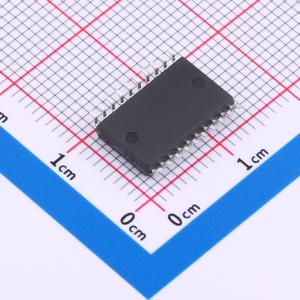

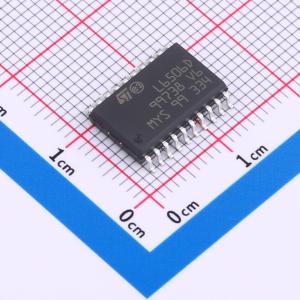

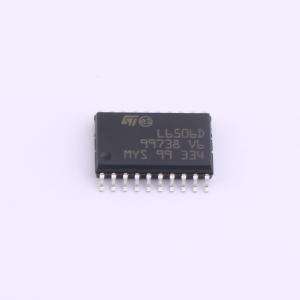

温馨提醒：图片仅供参考，商品以实物为准
L6506D
步进电机的电流控制器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- L6506/D是一款线性集成电路，旨在感应和控制步进电机及类似设备中的电流。当与L293、L298、L7150、L6114/L6115配合使用时，该芯片组可构成用于感性负载的恒流驱动器，并实现从控制逻辑到功率级的所有接口功能。L6506适用于与双桥式驱动器（如L298）、四达林顿阵列（如L7150）、四DMOS阵列（如L6114 - L6115）或分立功率晶体管配合使用，以驱动步进电机和其他类似负载
- 品牌名称
- ST(意法半导体)
- 商品型号
- L6506D
- 商品编号
- C2971356
- 商品封装
- SOIC-20-300mil
- 包装方式
- 管装
- 商品毛重
- 1.095克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | 4.5V~7V | |
| 电机驱动电压(Vm) | - | |
| 输出电流 | - | |
| H桥数量 | - | |
| 驱动类型 | 双极驱动 |
| 属性 | 参数值 | |
|---|---|---|
| 步长细分 | - | |
| 接口类型 | - | |
| 集成开关 | 否 | |
| 导通电阻 | - | |
| 工作温度 | - | |
| 功能特性 | 防止电机失步功能 |
商品概述
L6506/D是一款线性集成电路，用于检测和控制步进电机及类似设备的电流。与L293、L298、L7150、L6114/L6115配合使用时，该芯片组可形成电感负载的恒流驱动，并完成从控制逻辑到功率级的所有接口功能。两个或更多设备可通过同步引脚同步，此时主芯片的振荡器设定所有芯片的工作频率。
商品特性
- 片上振荡器驱动双斩波器，设定脉冲宽度调制驱动的工作频率，频率由公式f=1/(0.69RC)计算（R>10K）
- 每个负载绕组的电流可独立编程，通过选择感测电阻和Vref设定峰值电流
- 可同步多个设备的振荡器，避免多配置中的接地噪声问题
- 振荡器下限阈值为1/3 VCC，上限阈值为2/3 VCC，内部放电电阻为1KΩ±30%
- 当负载绕组电流达到设定峰值时，感测电阻两端电压等于Vref，比较器复位触发器中断驱动电流直到下一个振荡器脉冲
- 支持全步、半步或微步进驱动方式
应用领域
- 用于步进电机的恒流驱动
- 与L298配合驱动两相bipolar电机
- 通过修改参考电压，可用于需要不同峰值和保持电流值的应用
- 实现两相bipolar电机的全步或半步驱动
- 用于四相unipolar电机的半步驱动
- 实现bipolar或unipolar电机的微步进
