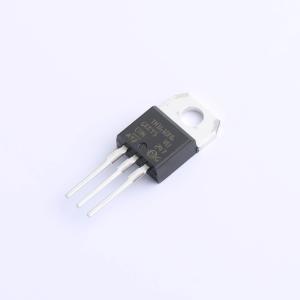

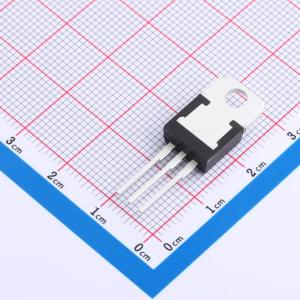

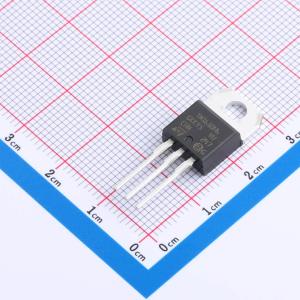

温馨提醒：图片仅供参考，商品以实物为准
TN1610H-6T
1个单向可控硅 600V
- 描述
- 高温16 A 600 V TO220晶闸管SCR
- 品牌名称
- ST(意法半导体)
- 商品型号
- TN1610H-6T
- 商品编号
- C2971374
- 商品封装
- TO-220AB
- 包装方式
- 管装
- 商品毛重
- 2.976克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶闸管(可控硅)/模块 | |
| 可控硅类型 | 1个单向可控硅 | |
| 断态峰值电压(Vdrm) | 600V | |
| 通态电流(It) | 16A | |
| 浪涌电流 | 153A | |
| 门极平均耗散功率(PG(AV)) | 1W |
| 属性 | 参数值 | |
|---|---|---|
| 通态峰值电压(Vtm) | 1.6V | |
| 门极触发电流(Igt) | 10mA | |
| 门极触发电压(Vgt) | 1.3V | |
| 保持电流(Ih) | 30mA | |
| 工作温度 | -40℃~+150℃ |
商品概述
由于结温Tj高达150℃且采用非隔离TO-220封装，TN1610H-6T可提供高达16A有效值的高热性能运行。该器件的抗噪性（dV/dt=1kV/μs）、栅极触发电流（IGT=10mA）和开通电流上升率（dI/dt=100A/μs）之间的平衡，使得能够设计出坚固紧凑的控制电路，用于摩托车和工业驱动器的电压调节器、过压撬棒保护、电动工具和厨房电器的电机控制电路以及浪涌电流限制电路。
商品特性
- 高结温：Tj=150℃
- 高抗噪性，dV/dt=1000V/μs（在150℃下）
- 栅极触发电流IGT=10mA
- 断态峰值电压VDRM/NRRM=600V
- 高开通电流上升率dI/dt=100A/μs
- 符合ECOPACK®2标准
应用领域
- 摩托车电压调节器电路
- 浪涌电流限制电路
- 电机控制电路和启动器
- 固态继电器
