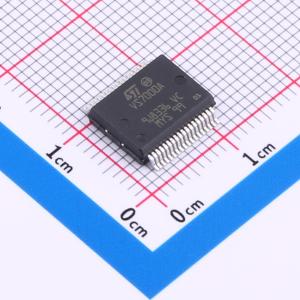

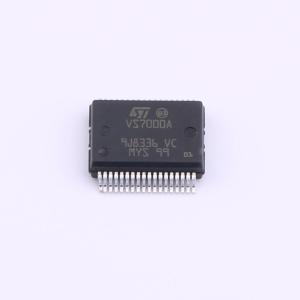

VN7000AYTR
用于汽车应用的带MultiSense模拟反馈的高边驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 具有MultiSense模拟反馈的高侧驱动器，用于汽车应用
- 品牌名称
- ST(意法半导体)
- 商品型号
- VN7000AYTR
- 商品编号
- C2971378
- 商品封装
- PowerSSO-36
- 包装方式
- 编带
- 商品毛重
- 0.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 高边 | |
| 负载类型 | - | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 工作电压 | 4V~28V | |
| 上升时间(tr) | - |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | - | |
| 传播延迟 tpLH | - | |
| 传播延迟 tpHL | - | |
| 工作温度 | -40℃~+150℃ | |
| 输入高电平(VIH) | 2.1V | |
| 输入低电平(VIL) | 900mV | |
| 静态电流(Iq) | 20uA | |
| 功能特性 | 使能关断 |
商品概述
该设备是一款单通道高端驱动器，采用专有VIPower® M0-7技术制造，封装为PowerSSO-36。该设备设计用于通过3V和5V CMOS兼容接口驱动12V汽车接地负载，提供保护和诊断功能。设备集成了先进的保护功能，如负载电流限制、通过ΔTj进行的过载管理以及带锁存关断的过温保护。输入引脚的切换可在故障情况下解锁输出。专用多功能复用模拟输出引脚提供复杂的诊断功能，包括高精度比例负载电流检测、电源电压反馈和芯片温度检测，此外还能检测过载、短路到地、短路到VCC以及关断状态开路负载。Sense enable引脚允许在模块低功耗模式下禁用关断状态诊断，以及在类似设备间共享外部检测电阻。R_mode引脚允许切换低或高RDSON工作模式，从而根据所选负载调整电流检测精度和电流限制。
商品特性
- AEC-Q100合格
- 适用于深度冷启动应用的极低压操作（符合LV124 2013版）
- 单通道智能高端驱动器
- 极低待机电流
- 兼容3V和5V CMOS输出
- MultiSense诊断功能：复用模拟反馈负载电流、VCC电源电压和芯片温度；过载和短路到地指示；热关断指示；关断状态开路负载检测；输出短路到VCC检测；sense enable/disable
- 保护功能：欠压关断；过压钳位；负载电流限制；过温锁存关断（ΔTj或TSD）；接地丢失和VCC丢失；反向电池带PowerMOS自切换；静电放电保护
应用领域
- 所有类型的汽车电阻性、电感性和电容性负载
- 特别用于汽车配电应用
