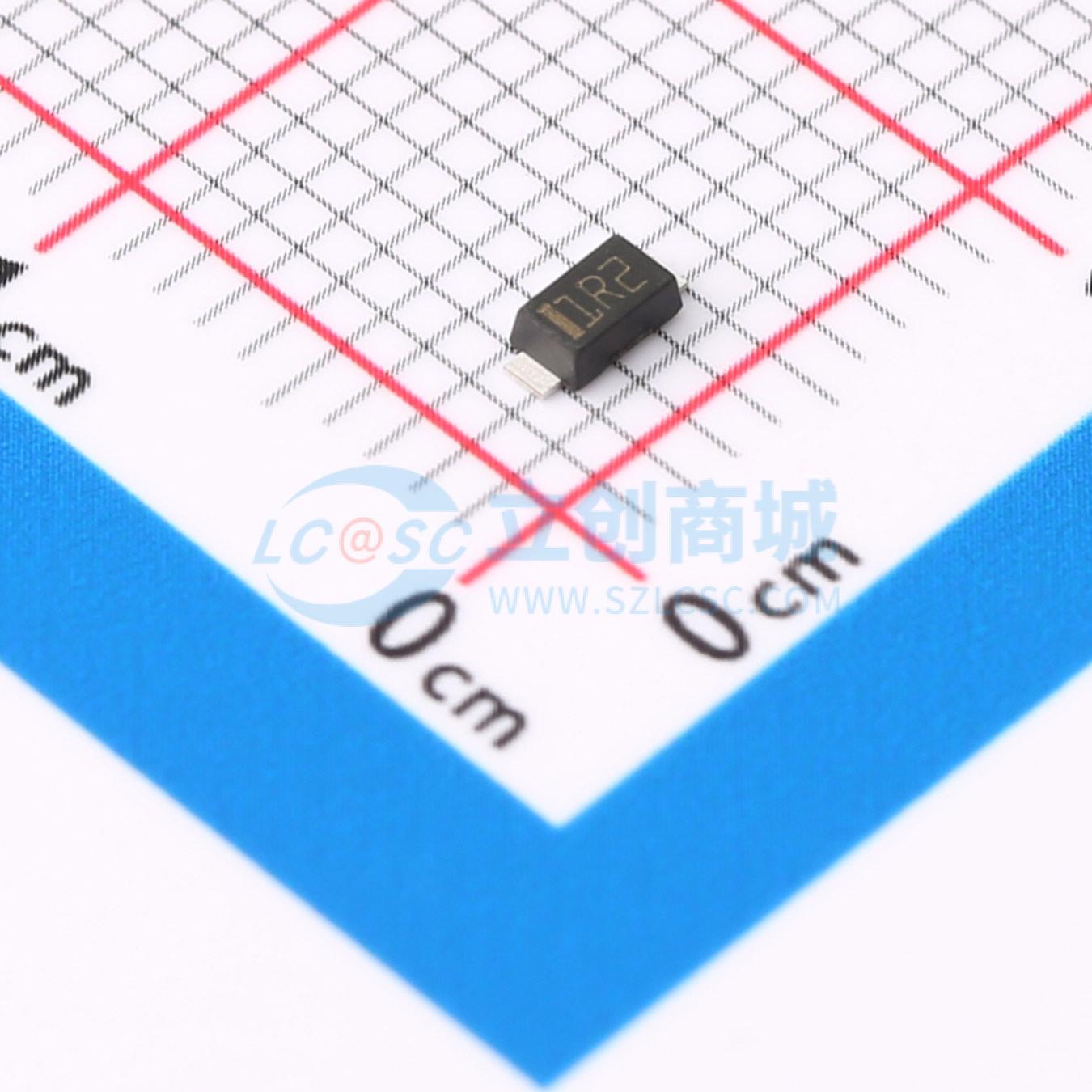

温馨提醒：图片仅供参考，商品以实物为准
STTH1R02ZF
耐压:200V 电流:1A 反向恢复时间：32ns
- 描述
- 200 V、1 A SOD123Flat超高速二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH1R02ZF
- 商品编号
- C2971384
- 商品封装
- SOD-123F
- 包装方式
- 编带
- 商品毛重
- 0.212克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 1V@1A | |
| 直流反向耐压(Vr) | 200V | |
| 整流电流 | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA@200V | |
| 反向恢复时间(Trr) | 32ns | |
| 工作结温范围 | - | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | 25A |
商品概述
STTH1R02ZF是一款超快恢复整流器，用于开关模式电源中的能量回收、开关模式基极驱动和晶体管电路。该器件采用SOD123Flat封装，适用于低压、高频逆变器、续流和极性保护。正向压降与恢复时间之间的平衡提供了优化性能。
商品特性
- 极低的传导损耗
- 高浪涌能力
- 可忽略的开关损耗
- 低正向和反向恢复时间
- 高结温
- 符合ECOPACK®2标准的组件
- 表面贴装微型封装
应用领域
- 开关模式电源中的能量回收
- 开关模式基极驱动和晶体管电路
- 低压、高频逆变器
- 续流
- 极性保护
