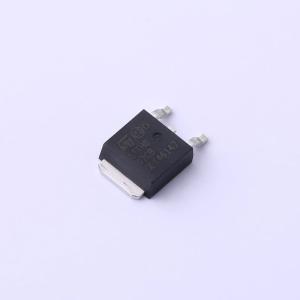

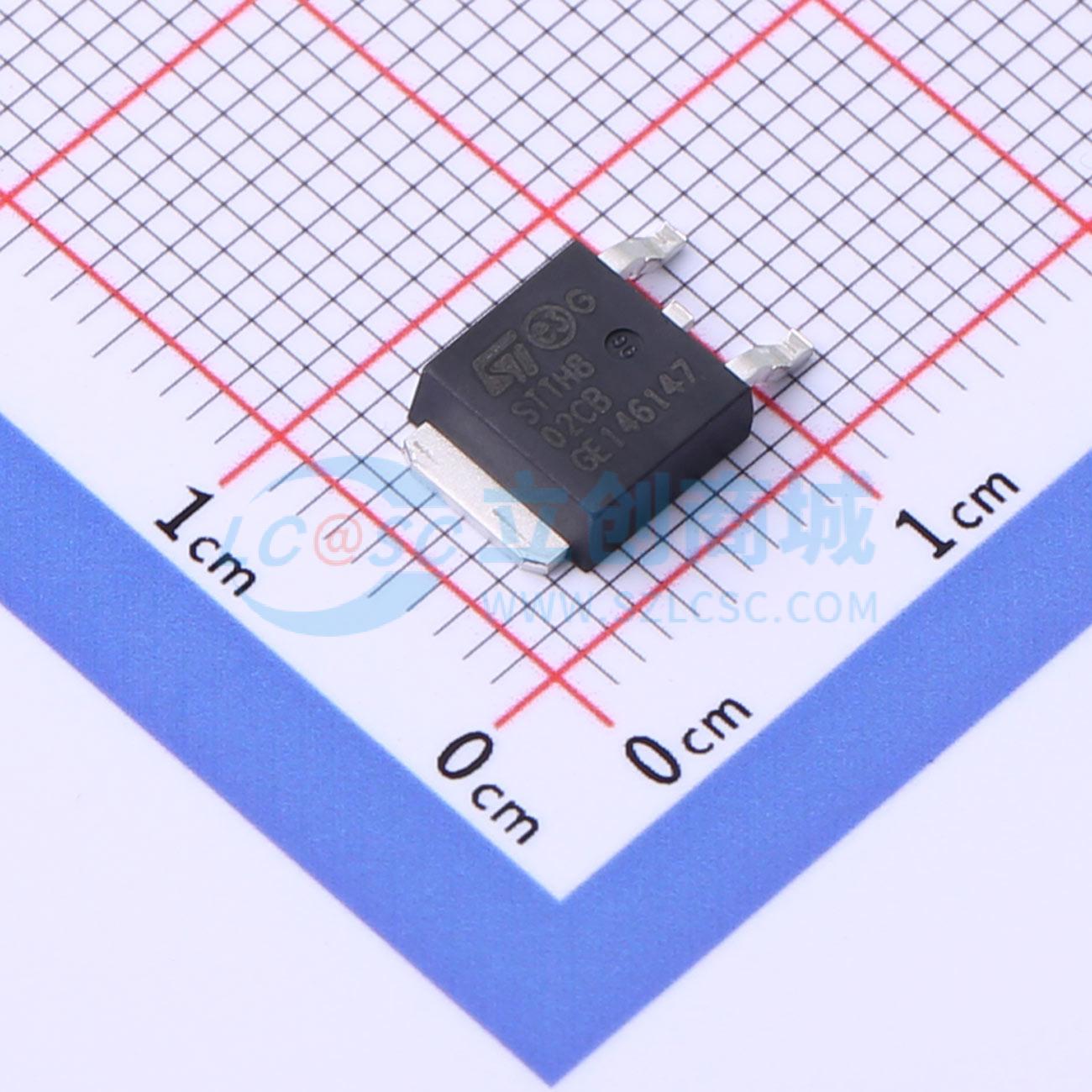

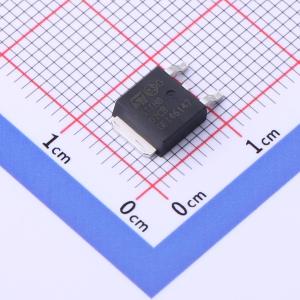

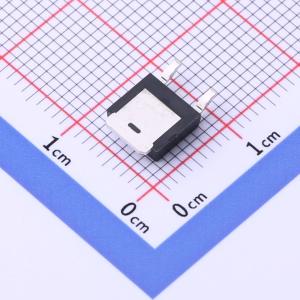

温馨提醒：图片仅供参考，商品以实物为准
STTH802CB-TR
耐压:200V 电流:4A 反向恢复时间：13ns
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 200 V、8 A双超高速二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH802CB-TR
- 商品编号
- C2971665
- 商品封装
- DPAK
- 包装方式
- 编带
- 商品毛重
- 0.48克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 1对共阴极 | |
| 正向压降(Vf) | 950mV@4A | |
| 直流反向耐压(Vr) | 200V | |
| 整流电流 | 4A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 4uA | |
| 反向恢复时间(Trr) | 13ns | |
| 工作结温范围 | - | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | 50A |
商品概述
双中心抽头整流器，适用于开关模式电源和高频DC-DC转换器。采用DPAK封装，用于低压高频逆变器、续流和极性保护应用。评估传导损耗可使用公式：P = 0.80×IF(AV) + 0.037×IF²(RMS)。当同时使用二极管1和2时，ΔTj（二极管1）= P（二极管1）×Rth(j-c)（每二极管）+ P（二极管2）×Rth(c)。
商品特性
- 适用于SMPS
- 低损耗
- 低正向和反向恢复时间
- 高浪涌电流能力
- 高结温
- 可按需提供符合ECOPACK®2标准的DPAK组件
- 环氧树脂符合UL94 V0标准
- 冷却方式：传导（C）
应用领域
- 开关模式电源
- 高频DC-DC转换器
- 低压高频逆变器
- 续流应用
- 极性保护应用
