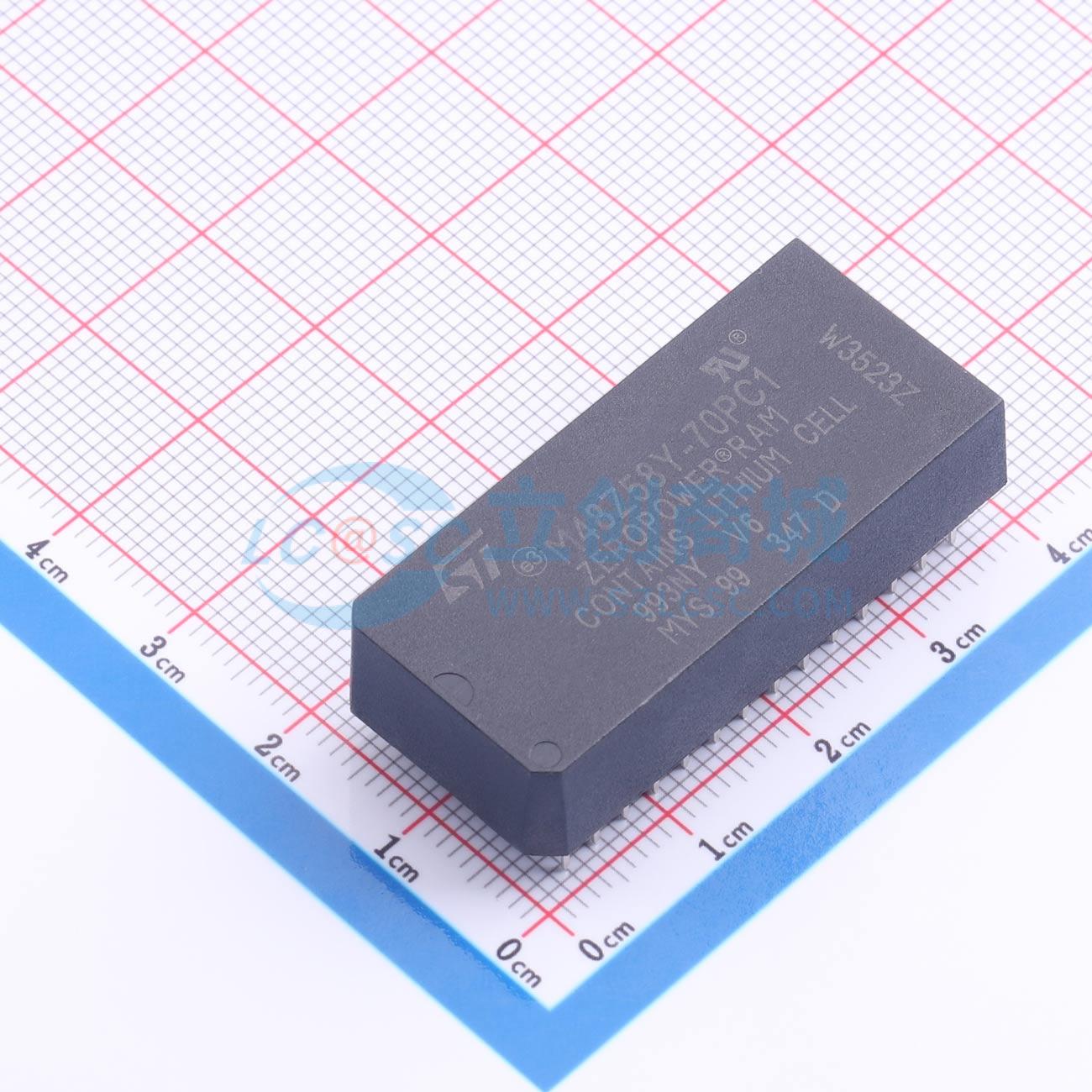

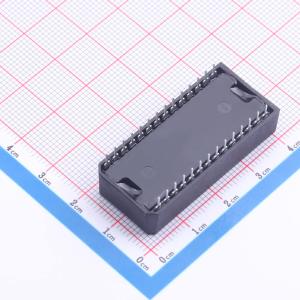

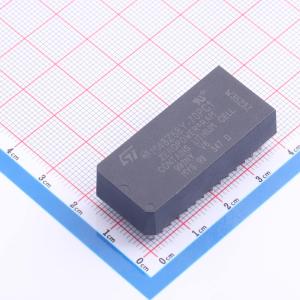

温馨提醒：图片仅供参考，商品以实物为准

M48Z58Y-70PC1

5V 64kbit ZEROPOWER SRAM

描述: 5V、64Kbit (8Kb x 8) 零功耗 SRAM
品牌名称: ST(意法半导体)
商品型号: M48Z58Y-70PC1
商品编号: C2971683
商品封装: PDIP-28
包装方式: 管装
商品毛重: 1克(g)

商品参数

商品概述

M48Z58/Y ZEROPOWER RAM是一款8kbit x8非易失性静态RAM，在单个芯片上集成了电源故障取消选择电路和电池控制逻辑。该单片芯片有两种特殊封装，可提供高度集成的电池备份存储解决方案。M48Z58/Y是非易失性的，其引脚和功能与任何JEDEC标准8kbit x8 SRAM等效，还可轻松适配许多ROM、EEPROM和EEPROM插座，提供PROM的非易失性，且无需特殊写时序或对可执行的写次数进行限制。28引脚600mil DIP CAPHAT封装在单个封装中容纳M48Z58/Y芯片和长寿命锂纽扣电池。28引脚330mil SOIC封装两端有镀金触点，可直接连接到包含电池的独立SNAPHAT外壳。独特的设计允许SNAPHAT电池封装在表面贴装工艺完成后安装在SOIC封装顶部。回流后插入SNAPHAT外壳可防止因器件表面贴装所需的高温导致潜在的电池损坏。SNAPHAT外壳带有键，可防止反向插入。SOIC和电池封装分开装在塑料防静电管或卷带形式中。对于28引脚SOIC，电池封装（如SNAPHAT）的部件号为“M4Z28-BR00SH1”。

商品特性

集成超低功耗SRAM、电源故障控制电路和电池
读周期时间等于写周期时间
自动电源故障芯片取消选择和写保护
写保护电压（V_PFD=电源故障取消选择电压）：M48Z58：V_CC=4.75至5.5V，4.5V≤V_PFD≤4.75V；M48Z58Y：4.5至5.5V，4.2V≤V_PFD≤4.5V
CAPHAT DIP封装中包含独立电池
封装包括28引脚SOIC和SNAPHAT顶部（需单独订购），SOIC封装为包含电池的SNAPHAT顶部提供直接连接
引脚和功能兼容JEDEC标准8kbit x8 SRAM
RoHS合规
无铅二级互连

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静态随机存取存储器(SRAM)
	接口类型	并口(Parallel)
	存储容量	64Kbit
	工作电压	4.5V~5.5V
	读写时间	70ns

	属性	参数值
	工作温度	0℃~+70℃
	工作电流	50mA
	待机电流	3mA
	功能特性	自动掉电功能；内置写抑制功能
