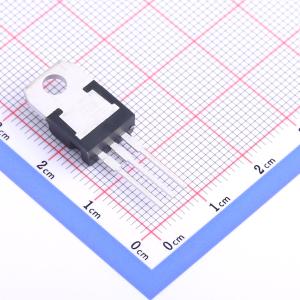

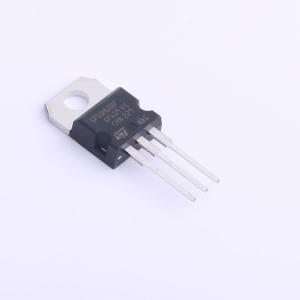

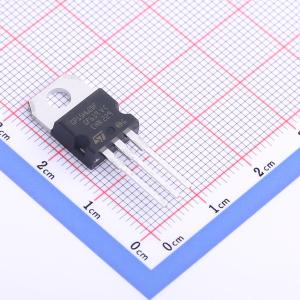

STGP15H60DF
采用沟槽栅场截止结构的高速IGBT，具备参数分布紧密、可安全并联、热阻低、短路额定、超快软恢复反并联二极管等特性，适用于电机控制、UPS和PFC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 600 V、15 A高速沟槽栅场截止H系列IGBT
- 品牌名称
- ST(意法半导体)
- 商品型号
- STGP15H60DF
- 商品编号
- C2971710
- 商品封装
- TO-220-3
- 包装方式
- 管装
- 商品毛重
- 0.041克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 耗散功率(Pd) | 115W | |
| 集射极击穿电压(Vces) | 600V | |
| 集电极电流(Ic) | 30A | |
| 集电极脉冲电流(Icm) | 60A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 1.6V | |
| 栅极阈值电压(Vge(th)) | 6V | |
| 栅极电荷量(Qg) | 81nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 1.952nF | |
| 输出电容(Coes) | 78pF | |
| 反向传输电容(Cres) | 45pF | |
| 开启延迟时间(Td(on)) | 24.5ns | |
| 关断延迟时间(Td(off)) | 118ns | |
| 导通损耗(Eon) | 136uJ | |
| 关断损耗(Eoff) | 207uJ | |
| 反向恢复时间(Trr) | 103ns | |
| 工作温度 | -55℃~+175℃@(Tj) |
商品概述
这些器件是采用先进专有沟槽栅场截止结构开发的IGBT，属于H系列IGBT的一部分。该系列在导通损耗和开关损耗之间实现了平衡，以最大化高开关频率转换器的效率。此外，略微正的VCE(sat)温度系数和非常紧密的参数分布使并联操作更安全。
商品特性
- 高速开关
- 参数分布紧密
- 安全并联
- 低热阻
- 短路额定
- 超快软恢复反并联二极管
应用领域
- 电机控制
- UPS、PFC
