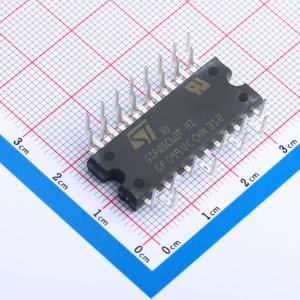

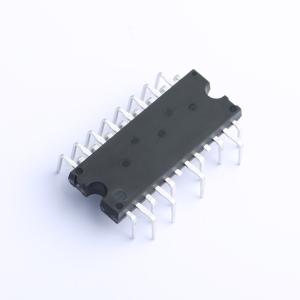

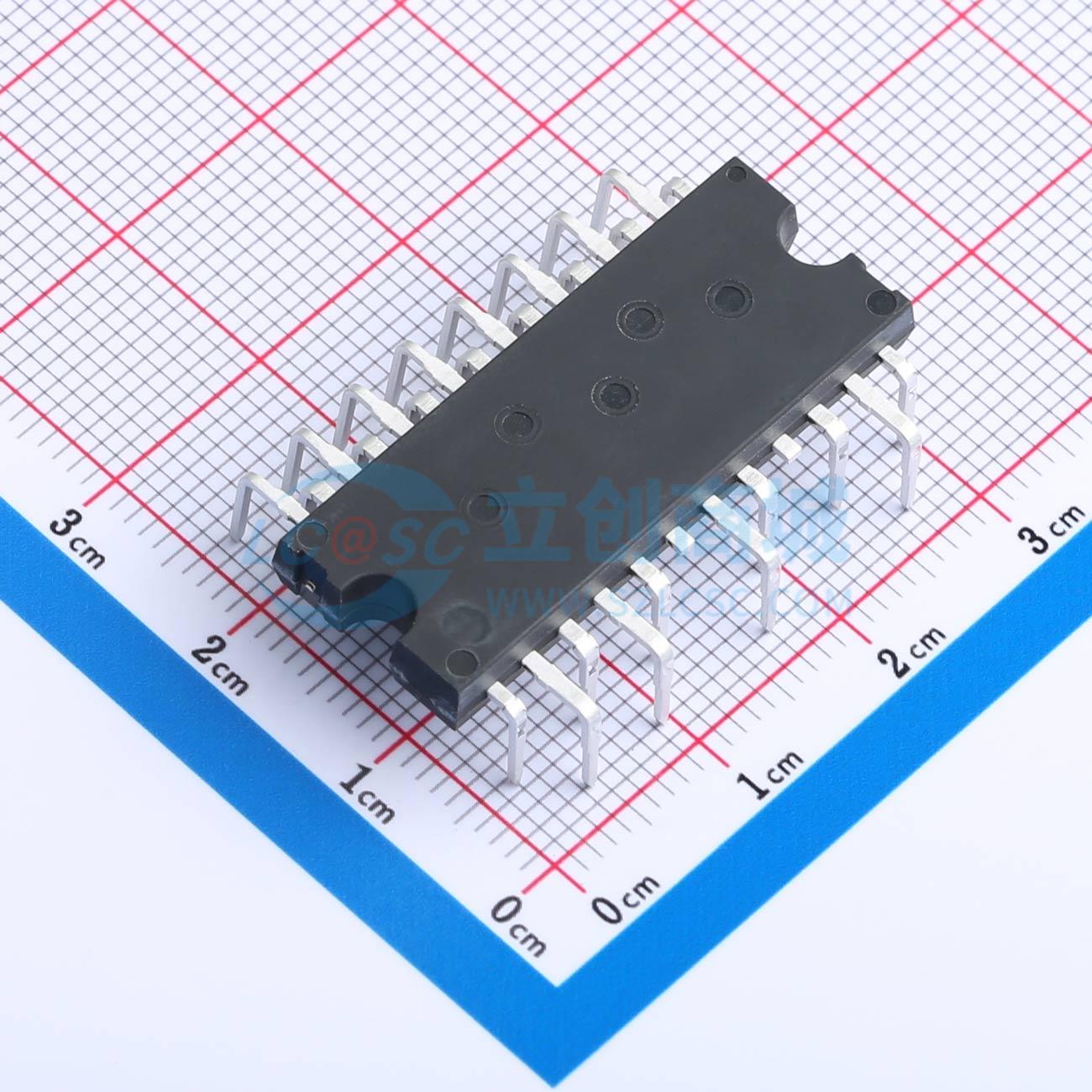

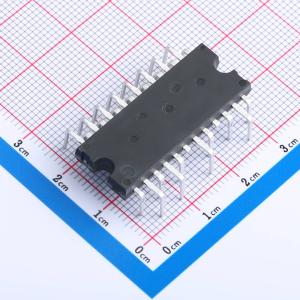

STGIPQ5C60T-HZ
SLLIMM nano - 第二代系列 IPM，三相逆变器，短路耐受 IGBT
- 描述
- SLLIMM nano第2系列IPM，3相逆变器，5 A、600 V短路保护IGBT
- 品牌名称
- ST(意法半导体)
- 商品型号
- STGIPQ5C60T-HZ
- 商品编号
- C2971715
- 商品封装
- N2DIP-26
- 包装方式
- 管装
- 商品毛重
- 8.083333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 智能功率模块(IPM) | |
| 类型 | IGBT | |
| 配置 | 三相桥 | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | 5A | |
| 导通电阻(RDS(on)) | - | |
| 工作电压 | 13.5V~18V | |
| 高侧偏置电压(Vbs) | 13V~18V |
| 属性 | 参数值 | |
|---|---|---|
| 开关频率 | 25kHz | |
| 隔离电压(Vrms) | 1500Vrms | |
| 耗散功率(Pd) | - | |
| 静态电流(Iq) | - | |
| 工作温度 | -40℃~+100℃ | |
| 长度 | 32.15mm | |
| 宽度 | 12.45mm | |
| 功能特性 | 过流保护；欠压锁定带迟滞；短路保护；带使能 |
商品概述
SLLIMM（小低损耗智能模压模块）纳米系列第二代产品，以简单耐用的设计提供了紧凑、高性能的交流电机驱动器。它由六个改进的耐短路沟槽栅场截止型IGBT及续流二极管，以及三个用于栅极驱动的半桥HVC组成，通过优化开关速度提供低电磁干扰（EMI）特性。该封装设计允许更好且更易于安装的散热器，针对内置电机应用或其他装配空间有限的低功率应用进行了热性能和紧凑性优化。此IPM包含一个完全未使用的运算放大器和一个比较器，可用于设计快速高效的保护电路。
商品特性
- IPM 5 A、600 V、三相IGBT逆变桥，包括3个用于栅极驱动的控制IC和续流二极管
- 3.3 V、5 V、15 V TTL/CMOS输入比较器，带迟滞和下拉/上拉电阻
- 内部自举二极管
- 针对低电磁干扰进行优化
- 欠压锁定
- 耐短路TFS IGBT
- 关断功能
- 互锁功能
- 用于高级电流检测的运算放大器
- 用于过流故障保护的比较器，NTC（UL 1434 CA 2和4）
- 隔离额定值为1500 Vrms/min.
- 高达 ±2 kV ESD保护（HBM C = 100 pF，R = 1.5 kΩ）
- UL认证：UL 1557，文件编号E81734
应用领域
- 电机驱动用三相逆变器
- 洗碗机
- 冰箱压缩机
- 加热系统
- 空调风扇
