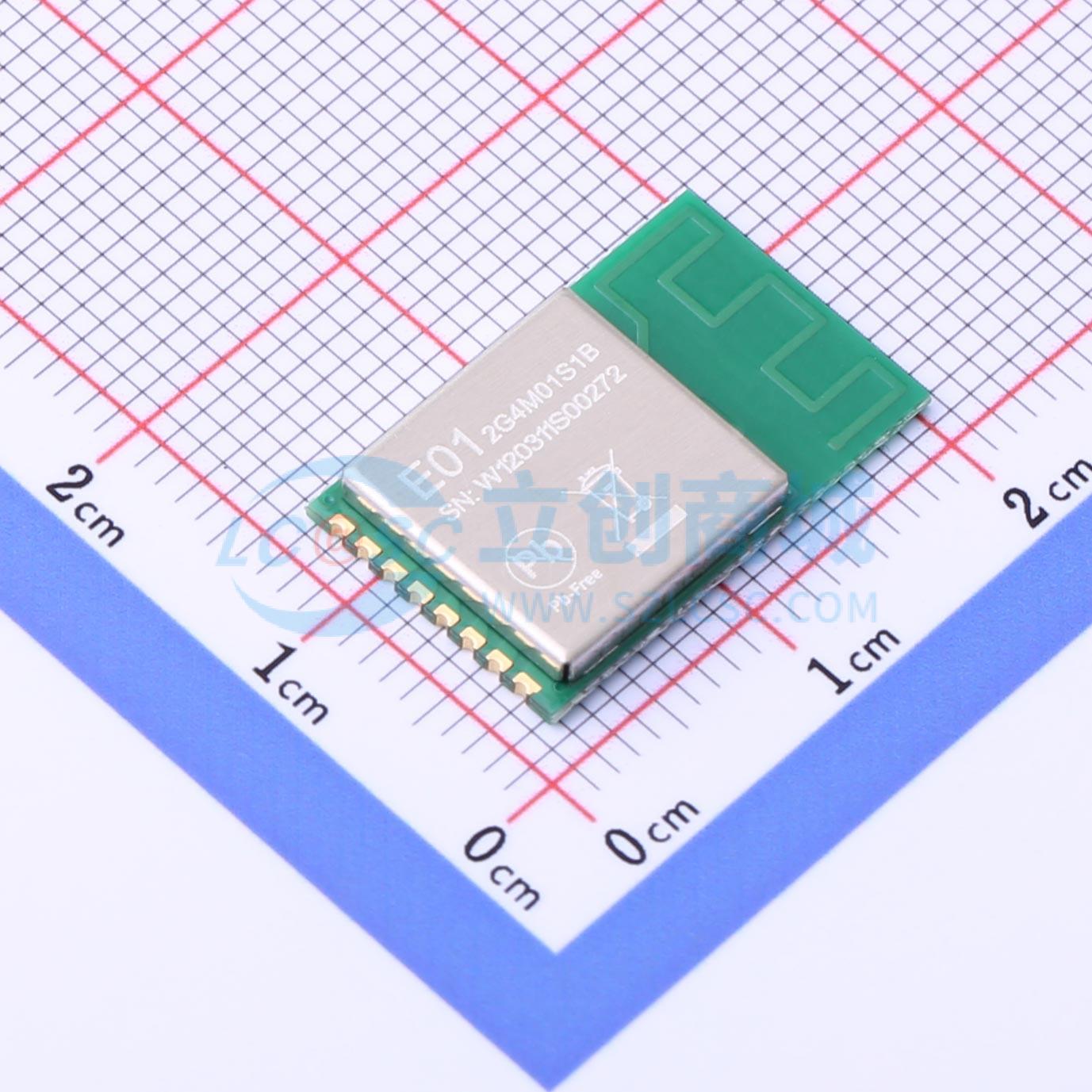

E01-2G4M01S1B
2.4G无线射频模块 挪威原装进口nRF24L01芯片 小体积贴片型
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 小尺寸、自带PCB天线的2.4GHz贴片式无线模块。使用工业级高精度16MHz晶振。模块射频性能与元器件选型均按照工业级标准，并且该产品已获得FCC、CE、RoHS等国内外权威认证报告，用户无需担忧其性能。
- 品牌名称
- EBYTE(亿佰特)
- 商品型号
- E01-2G4M01S1B
- 商品编号
- C2971731
- 商品封装
- SMD,19x12mm
- 包装方式
- 编带
- 商品毛重
- 1.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频模块 | |
| 模式 | 收发 | |
| 调制方式 | GFSK | |
| 发射功率 | 5dBm | |
| 接口类型 | SPI | |
| 工作电压 | 2V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 接收电流 | 12mA | |
| 发送电流 | 13mA | |
| 通讯距离 | 200m | |
| 接收灵敏度 | -93dBm | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 集成天线 |
商品概述
E01 - 2G4M01S1B是由亿佰特开发的一款带有PCB天线的2.4GHz贴片式无线模块。该模块采用工业级高精度16MHz晶体，其射频性能和元件选型符合工业标准，并已获得FCC、CE、RoHS等国内外权威认证。它是一款纯射频收发模块，需要MCU驱动或专用SPI调试工具。
商品特性
- 超小尺寸：12×19mm
- 通信距离可达200m
- 最大发射功率为5dBm（31mW），软件可进行多级调节
- 全球免许可的2.4GHz ISM频段
- 空中数据速率：2Mbps、1Mbps和250kbps
- 125个通信信道，满足多点通信、分组、跳频等应用需求
- 通过SPI接口连接MCU，速度为0 ~ 10Mbps
- 2.0V ~ 3.6V供电，≥3.3V供电可确保最佳性能
- 工业级标准设计，适用于 -40℃至85℃的长期使用
- PCB天线
- 增强型ShockBurst，完全兼容所有NORDIC nRF24L、nRF24E、nRF24U系列
应用领域
- 可穿戴设备
- 智能家居和工业传感器
- 安全系统、定位系统
- 无线遥控、无人机
- 无线游戏遥控
