E01C-ML01DP5

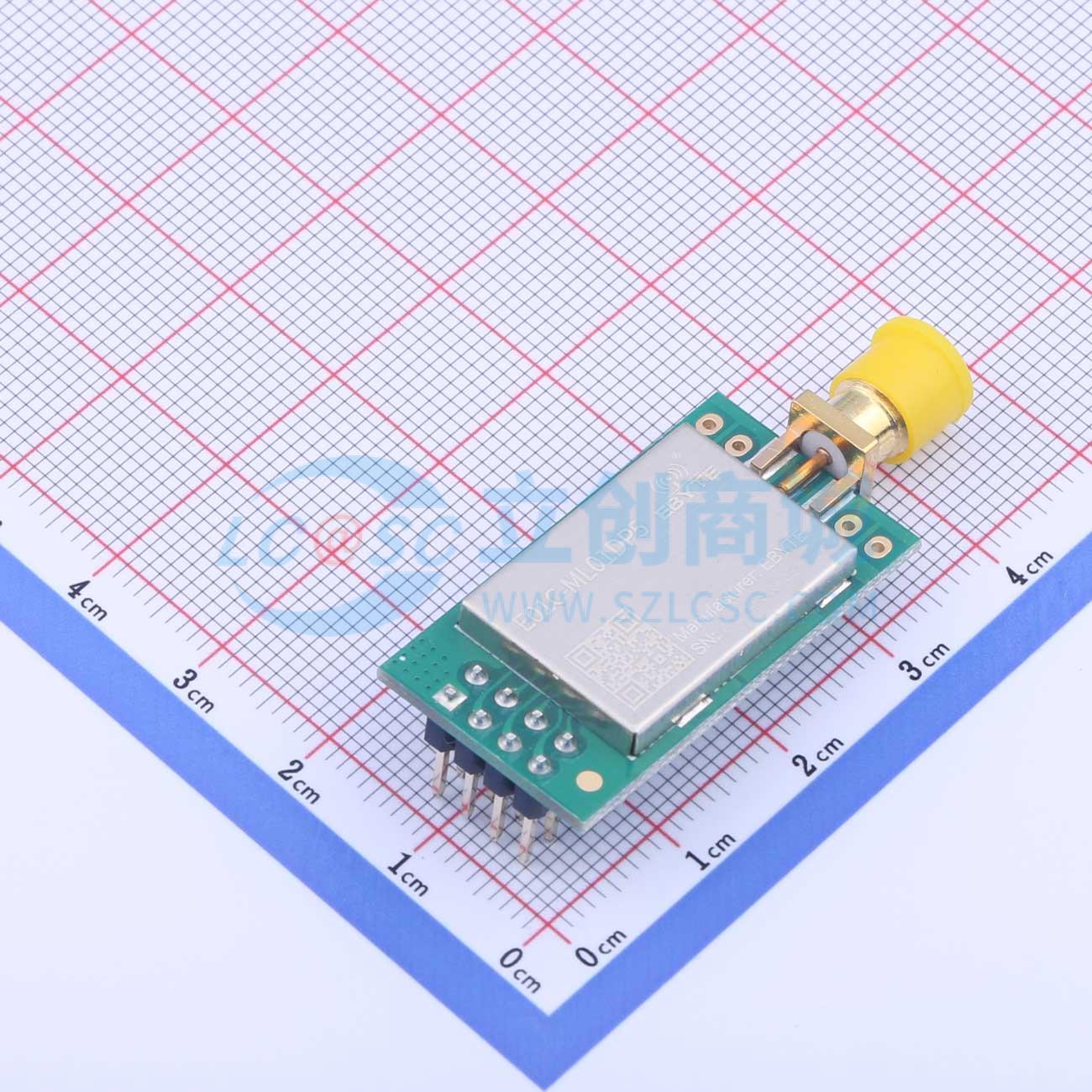

2.4GHz无线数传收发模块国产Si24R1+PA+LNA透传兼容nRF24L01芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 基于国产的SI24R1为核心自主研发的最大发射功率为100mW的2.4GHz直插式无线模块。在原有基础上内置了功率放大器（PA）与低噪声放大器（LNA），使得最大发射功率达到 100mW 的同时接收灵敏度也获得进一步的提升，在整体的通信稳定性上较没有功率放大器与低噪声放大器的产品大幅度提升。
品牌名称: EBYTE(亿佰特)
商品型号: E01C-ML01DP5
商品编号: C2971734
包装方式: 托盘
商品毛重: 4.68克(g)

商品参数

商品概述

E01C-ML01DP5 是基于国产的SI24R1 为核心自主研发的最大发射功率为100mW的2.4GHz 直插式无线模块。在原有基础上内置了功率放大器（PA）与低噪声放大器（LNA），使得最大发射功率达到100mW 的同时接收灵敏度也获得进一步的提升，在整体的通信稳定性上较没有功率放大器与低噪声放大器的产品大幅度提升。该产品已获得使用工业级高精度16MHz 晶振。由于E01C-ML01DP5 是纯射频收发模块需要使用MCU 驱动或使用专用的SPI 调试工具。

商品特性

最大发射功率100mW ，软件多级可调
理想条件下，通信距离可达2.5km
专业射频屏蔽罩，抗干扰、防静电
支持全球免许可ISM 2.4GHz 频段
支持2Mbps、1Mbps 和250kbps 空中速率
125 个通讯频道，满足多点通讯、分组、跳频等应用需求
通过SPI 接口与MCU 连接，速率0~10Mbps
支持2.0~3.6V 供电，大于3.3V 供电均可保证最佳性能
预留4 个固定孔便于模块焊接固定
SMA-K 外螺纹内孔，可方便连接同轴电缆或外置天线

应用领域

智能家居以及工业传感器等
安防系统、定位系统
无线遥控，无人机
无线游戏遥控器
医疗保健产品
无线语音，无线耳机
汽车行业应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	射频模块
	模式	收发
	频率	2.4GHz
	调制方式	GFSK
	发射功率	20.5dBm
	接口类型	SPI

	属性	参数值
	工作电压	2V~3.6V
	接收电流	27.5mA
	发送电流	125mA
	通讯距离	2.5km
	接收灵敏度	-96dBm
	工作温度	-40℃~+85℃
