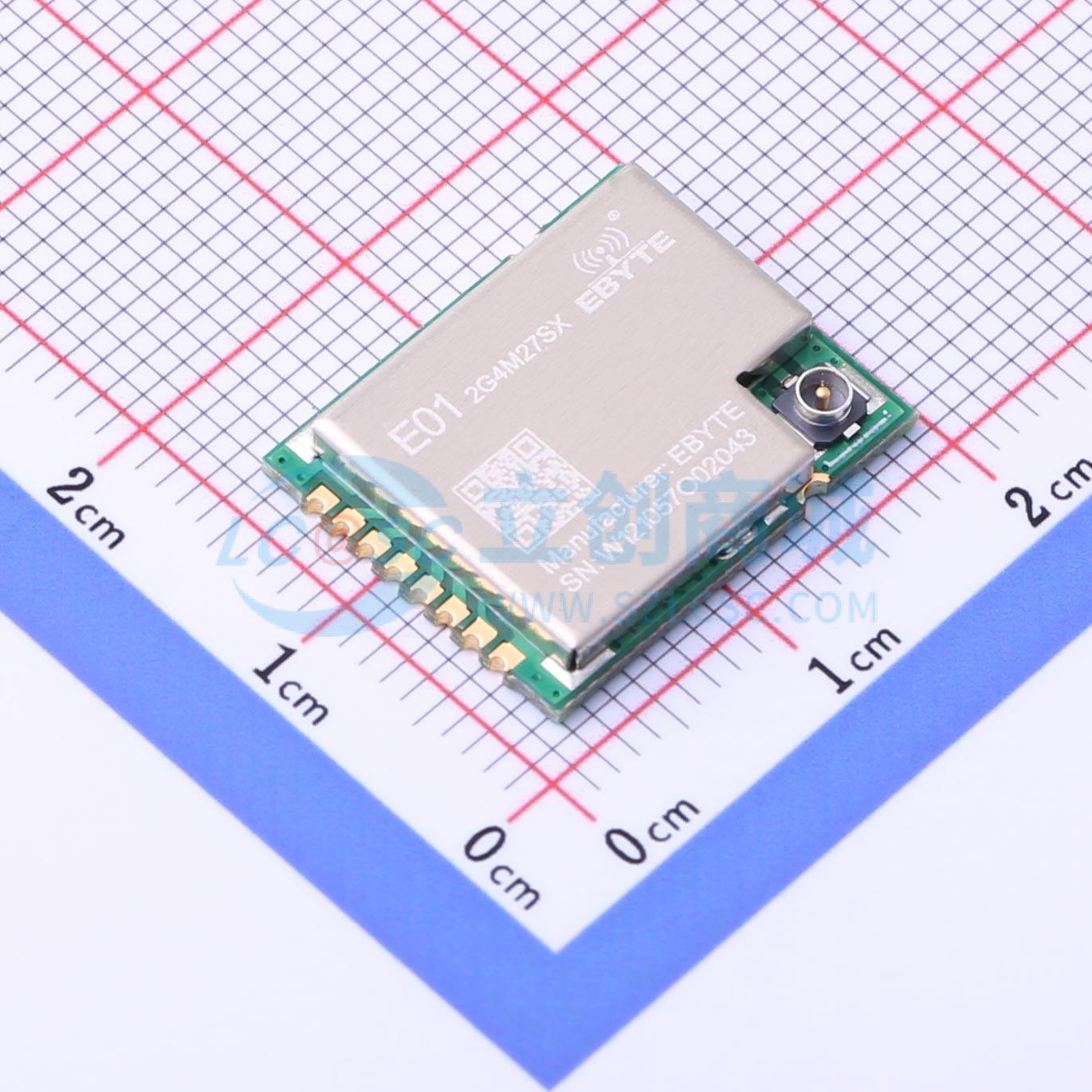

E01-2G4M27SX

nRF24L01PA LNA无线模块2.4G大功率远距离工业级数传串口

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 基于挪威 Nordic 生产的 nRF24L01P 为核心自主研发的超小尺寸、最大发射功率为 500mW 的 2.4GHz 贴片式无线模块。由于均采用原装进口的 nRF24L01P 保证其兼容性，在原有基础上内置了功率放大器（PA）与低噪声放大器（LNA）。
品牌名称: EBYTE(亿佰特)
商品型号: E01-2G4M27SX
商品编号: C2971733
包装方式: 编带
商品毛重: 1.5克(g)

商品参数

商品概述

E01-2G4M27SX 是超小尺寸、最大发射功率为500mW 的2.4GHz 贴片式无线模块。采用原装进口的nRF24L01P 保证其兼容性，在原有基础上内置了功率放大器（PA）与低噪声放大器（LNA），使得最大发射功率达到500mW 的同时接收灵敏度也获得进一步的提升，在整体的通信稳定性上比没有功率放大器与低噪声放大器的产品要大幅度提升。该产品使用工业级高精度16MHz 晶振。由于E01-2G4M27SX 是纯射频收发模块，需要使用MCU 驱动或使用专用的SPI 调试工具。

商品特性

专业射频屏蔽罩，抗干扰、防静电
IPEX 接口，可方便连接同轴电缆或外置天线（IPEX 接口共用）
增强型ShockBurst，完全兼容NORDIC 所有nRF24L 系列、nRF24E 系列、nRF24U 系列

应用领域

智能家居以及工业传感器
安防系统、定位系统
无线遥控
无线游戏遥控器
医疗保健产品
无线语音，无线耳机
汽车行业应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	射频模块
	模式	收发
	频率	2.4GHz
	调制方式	GFSK
	发射功率	27dBm
	接口类型	SPI
	工作电压	2.3V~3.6V

	属性	参数值
	天线形式	IPEX接口
	接收电流	23mA
	发送电流	720mA
	通讯距离	4km
	接收灵敏度	-113dBm
	工作温度	-40℃~+85℃
