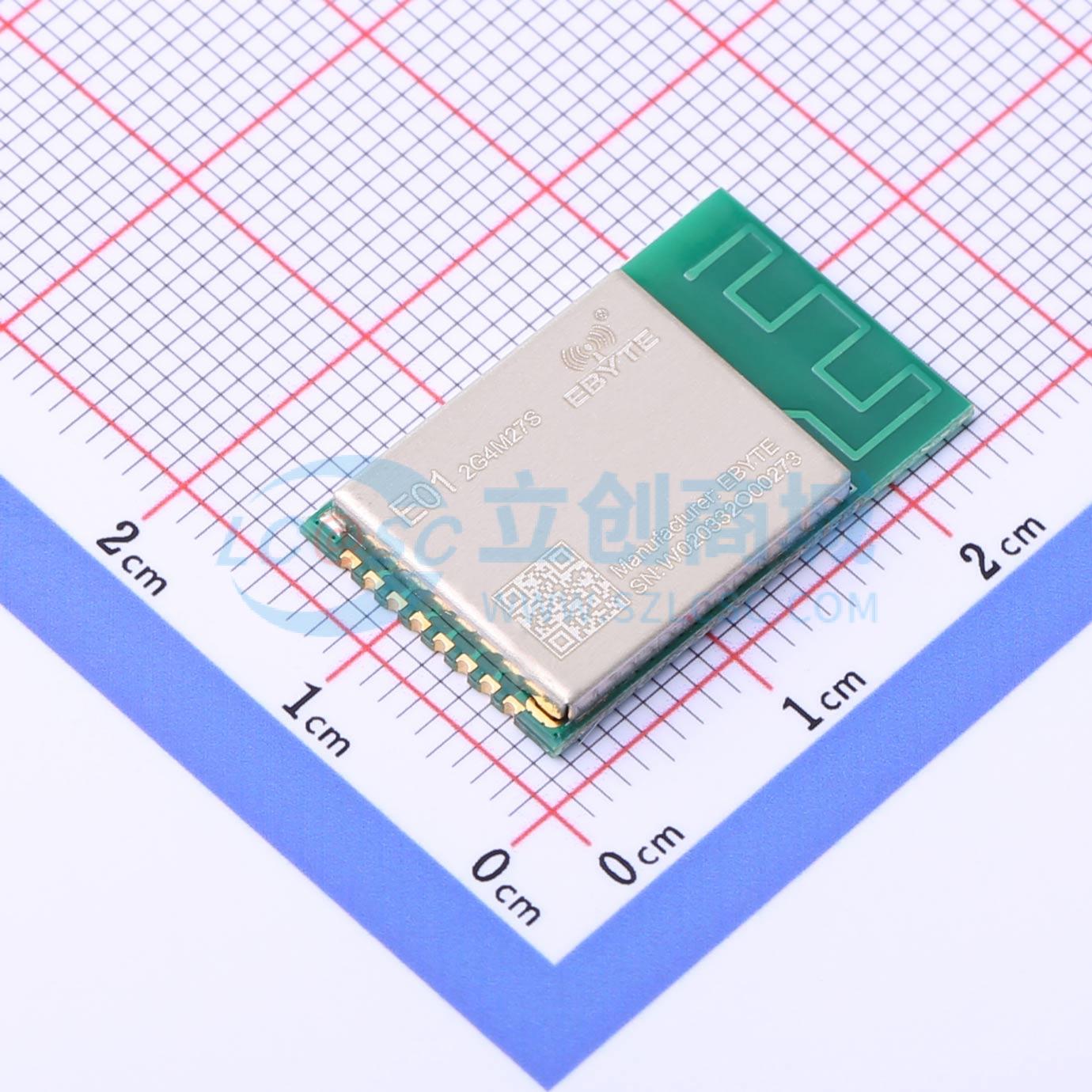

E01-2G4M27S
2.4G无线收发模块 原装进口芯片nRF24L01P LNA 超低功耗
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 基于Nordic公司生产的nRF24L01P芯片为核心，自主研发的小体积、最大发射功率为27dBm的2.4GHz贴片式无线模块。采用原装进口的nRF24L01P芯片，内置功率放大器（PA）与低噪声放大器（LNA），自带PCB天线，最大发射功率27dBm。同时使用工业级高精度16MHz 晶振，通信稳定性取得大幅度提升
- 品牌名称
- EBYTE(亿佰特)
- 商品型号
- E01-2G4M27S
- 商品编号
- C2971732
- 包装方式
- 编带
- 商品毛重
- 1.5149克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频模块 | |
| 模式 | 收发 | |
| 频率 | 2.4GHz | |
| 调制方式 | GFSK | |
| 发射功率 | 27dBm | |
| 接口类型 | SPI | |
| 工作电压 | 2.3V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 天线形式 | 板载PCB天线 | |
| 接收电流 | 23mA | |
| 发送电流 | 700mA | |
| 通讯距离 | 2.2km | |
| 接收灵敏度 | -99dBm | |
| 工作温度 | -40℃~+85℃ |
商品概述
E01-2G4M27S是小体积、最大发射功率为27dBm的2.4GHz贴片式无线模块。该模块采用原装进口的nRF24L01P芯片，内置功率放大器（PA）与低噪声放大器（LNA），自带PCB天线，最大发射功率27dBm。同时使用工业级高精度16 MHz晶振，通信稳定性取得大幅度提升。由于该模块是纯射频收发模块，使用SPI接口，需要MCU驱动。
商品特性
- 最大发射功率27dBm，软件多级可调
- 实测通信距离2.2km
- 支持ISM 2.4GHz频段
- 支持2Mbps、1Mbps和250kbps空中速率
- 125个通讯频道，满足多点通讯、分组、跳频等应用需求
- 通过SPI接口与MCU连接，速率0～10Mbps
- 支持2.3～3.6V供电，大于3.3V供电均可保证最佳性能
- 专业射频屏蔽罩，抗干扰、防静电
- 增强型ShockBurst，完全兼容Nordic所有nRF24L系列、nRF24E系列、nRF24U系列
应用领域
- 智能家居以及工业传感器等
- 安防系统、定位系统
- 无线遥控
- 无线游戏遥控器
- 医疗保健产品
- 无线语音，无线耳机
