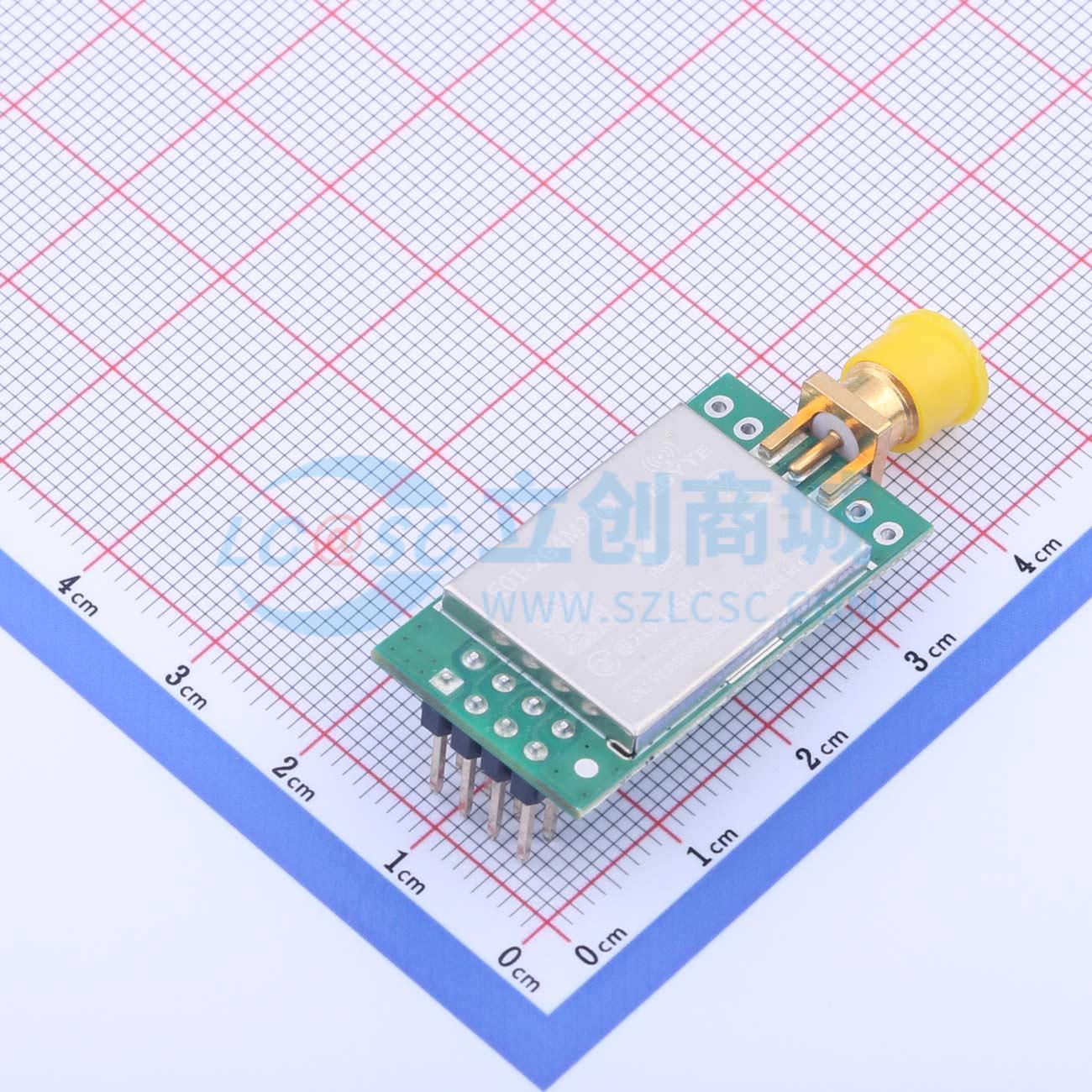

E01-2G4M27D
nRF24L01P LNA大功率2.4G射频无线远距离无人机飞控模块
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 基于挪威Nordic生产的nRF24L01P为核心自主研发的最大发射功率500mW的2.4GHz直插式无线模块，在原有基础上内置了功率放大器（PA）与低噪声放大器（LNA），使得最大发射功率达到500mW的同时接收灵敏度也提升了3倍达到-99dBm，在整体的通信稳定性上较没有功率放大器与低噪声放大器的产品大幅度提升。
- 品牌名称
- EBYTE(亿佰特)
- 商品型号
- E01-2G4M27D
- 商品编号
- C2971728
- 包装方式
- 托盘
- 商品毛重
- 5.09克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频模块 | |
| 频率 | 2.4GHz | |
| 调制方式 | GFSK | |
| 发射功率 | 27dBm | |
| 接口类型 | SPI | |
| 工作电压 | 2.5V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 接收电流 | 22mA | |
| 发送电流 | 490mA | |
| 通讯距离 | 2.5km | |
| 接收灵敏度 | -98.5dBm | |
| 工作温度 | -40℃~+85℃ |
商品概述
E01-2G4M27D 基于nRF24L01P 为核心自主研发的最大发射功率500mW 的2.4GHz 直插式无线模块。采用原装进口的nRF24L01P 保证其兼容性，内置了功率放大器（PA）与低噪声放大器（LNA），使得最大发射功率达到500mW 的同时接收灵敏度也提升了3 倍达到 -99dBm，在整体的通信稳定性上较没有功率放大器与低噪声放大器的产品大幅度提升。该产品已获得FCC、CE、RoHS 等国内外权威认证报告，使用工业级高精度16MHz 晶振。由于E01-2G4M27D 是纯射频收发模块需要使用MCU 驱动或使用专用的SPI 调试工具。
商品特性
- 最大发射功率27dBm（约500mW），软件多级可调
- 理想条件下，通信距离可达5km
- 支持全球免许可ISM 2.4GHz 频段
- 支持2Mbps、1Mbps 和250kbps 空中速率
- 125 个通讯频道，满足多点通讯、分组、跳频等应用需求
- 通过SPI 接口与MCU 连接，速率0~10Mbps
- 专业射频屏蔽罩，抗干扰、防静电
- 支持2.5~5.5V 供电，大于3.3V 供电均可保证最佳性能
- 预留4 个固定孔便于模块焊接固定
- SMA-K 外螺纹内孔，可方便连接同轴电缆或外置天线
- 增强型ShockBurst，完全兼容Nordic 所有nRF24L 系列、nRF24E 系列、nRF24U 系列
应用领域
- 智能家居以及工业传感器
- 安防系统、定位系统
- 无线遥控
- 无线游戏遥控器
- 医疗保健产品
- 无线语音，无线耳机
- 汽车行业应用
