温馨提醒：图片仅供参考，商品以实物为准

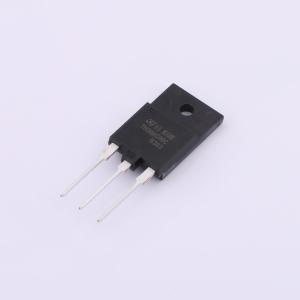

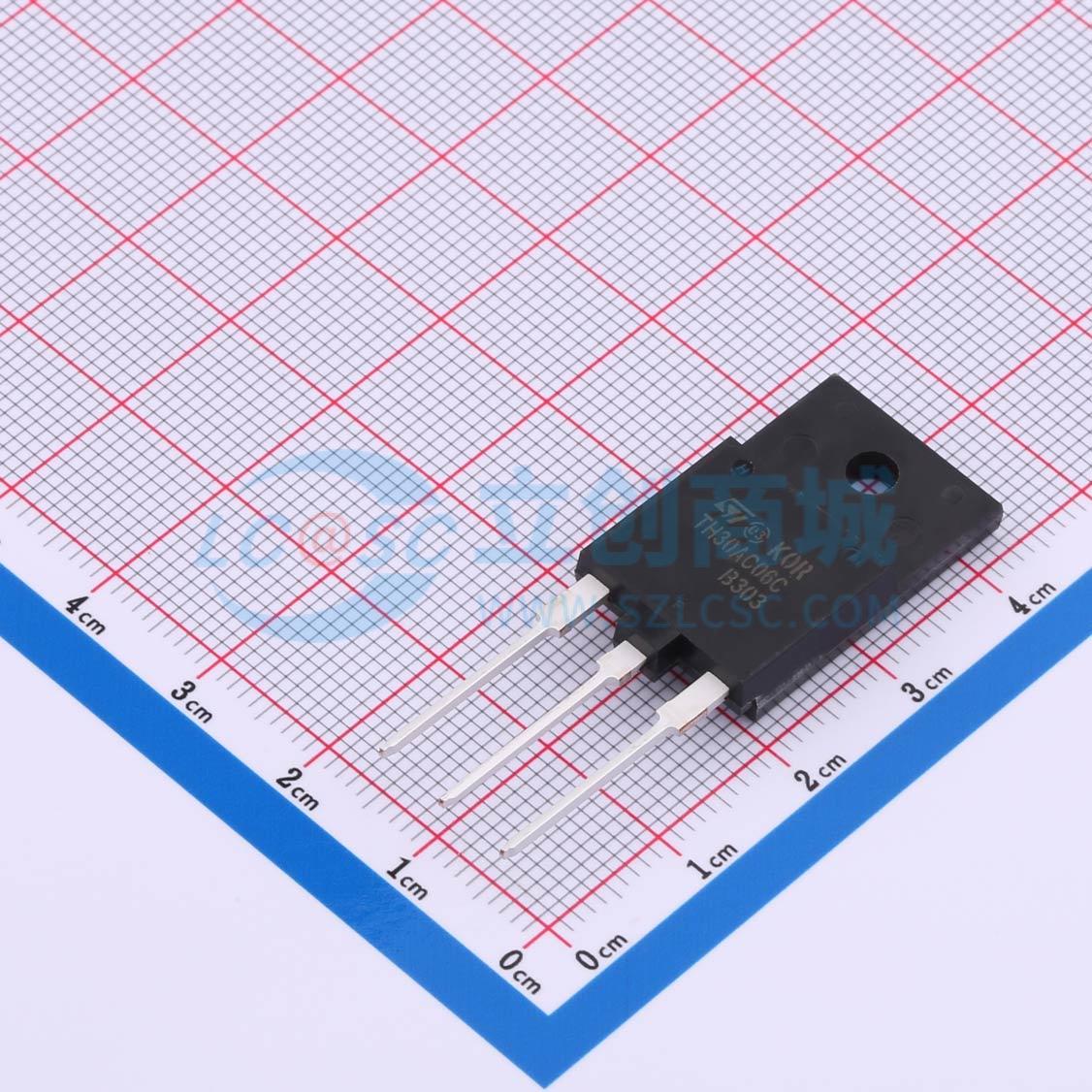

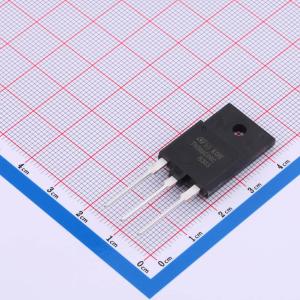

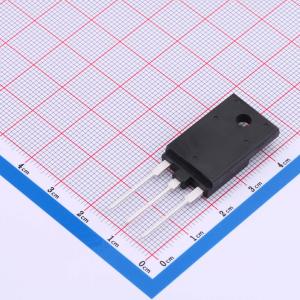

STTH30AC06CPF
耐压:600V 电流:15A 反向恢复时间：55ns
- 描述
- 使用ST Turbo 2 600 V技术。适合作为升压二极管，特别适用于空调设备中的连续模式交错功率因数校正。
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH30AC06CPF
- 商品编号
- C2971719
- 商品封装
- TO-3PF
- 包装方式
- 管装
- 商品毛重
- 7.853333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 1对共阴极 | |
| 正向压降(Vf) | 1.45V@15A | |
| 直流反向耐压(Vr) | 600V | |
| 整流电流 | 15A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 400uA@600V | |
| 反向恢复时间(Trr) | 55ns | |
| 工作结温范围 | - | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | 140A |
商品概述
STTH30AC06C使用Turbo 2 600V技术，适合作为升压二极管。
商品特性
- 超快开关
- 低反向电流
- 低热阻
- 减少开关和传导损耗
- 绝缘封装TO-3PF，绝缘电压2500 V DC
- 环氧材料符合UL94 V0标准
- 冷却方式为传导（C）
- TO3P-3L、TO-3PF封装推荐扭矩0.8至1.0 N·m
- TO-247长引线封装最大扭矩值1.0 N·m
应用领域
- 空调设备中的连续模式交错功率因数校正
- 用于评估传导损耗的公式为P=1.1×I_F(AV)+0.023×I_F²(RMS)（注：公式为技术参数相关内容）
