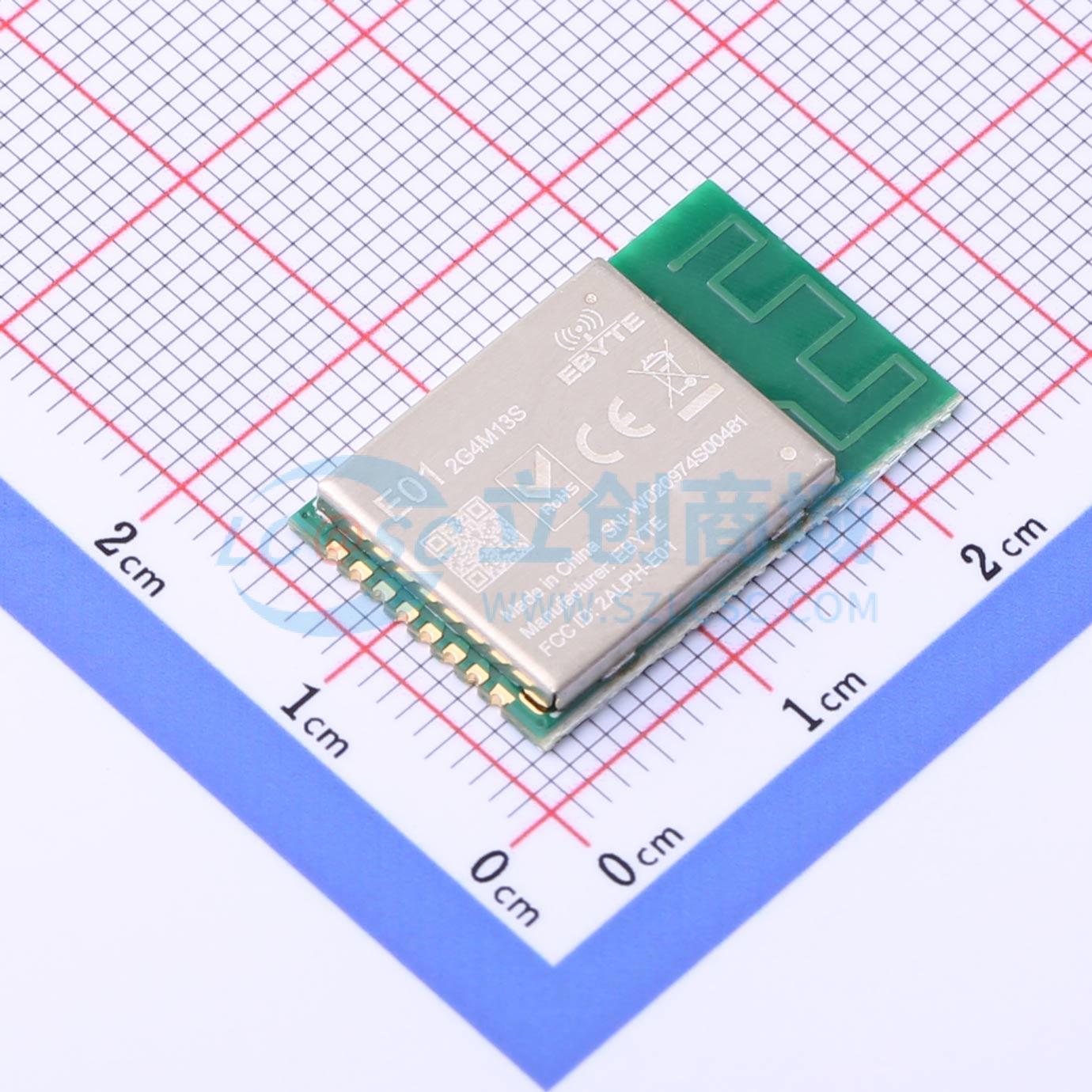

E01-2G4M13S
2.4G无线收发模块 原装进口芯片nRF24L01P LNA 超低功耗
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 采用挪威NorDic公司原装进口nRF24L01P射频芯片，收发 一体；全进口工业级元器件，邮票孔贴片型，内置PCB板载天线；体积小易嵌入，性能优异，数据传输快，适合近距离传输。
- 品牌名称
- EBYTE(亿佰特)
- 商品型号
- E01-2G4M13S
- 商品编号
- C2971727
- 包装方式
- 编带
- 商品毛重
- 1.7克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频模块 | |
| 模式 | 收发 | |
| 调制方式 | GFSK | |
| 发射功率 | 13dBm | |
| 接口类型 | SPI | |
| 工作电压 | 2V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 接收电流 | 16.8mA | |
| 发送电流 | 38mA | |
| 通讯距离 | 800m | |
| 接收灵敏度 | -97dBm | |
| 工作温度 | -40℃~+85℃ |
商品概述
E01-2G4M13S是小尺寸、自带PCB天线的2.4GHz贴片型无线模块。采用原装进口的nRF24L01P保证兼容性，内置功率放大器（PA）与低噪声放大器（LNA），最大发射功率达20mW，接收灵敏度进一步提升，通信稳定性较无功率放大器与低噪声放大器的产品大幅提升。该产品已获得FCC、CE、RoHS等国内外权威认证报告，使用工业级高精度16MHz晶振。由于是纯射频收发模块，需要使用MCU驱动或使用专用的SPI调试工具。
商品特性
- 最大发射功率13dBm，既能满足电池供电，又极大地拓展了通信距离
- 理想条件下，通信距离可达800m
- 支持全球免许可ISM 2.4GHz频段
- 支持2Mbps、1Mbps和250kbps空中速率
- 125个通讯频道，满足多点通讯、分组、跳频等应用需求
- 通过SPI接口与MCU连接，速率0~10Mbps
- 专业射频屏蔽罩，抗干扰、防静电
- 工业级标准设计，支持 -40~+85°C下长时间使用
- 自带PCB板载天线，无需再外接天线
- 增强型ShockBurst，完全兼容Nordic所有nRF24L系列、nRF24E系列、nRF24U系列
应用领域
- 可穿戴式设备
- 智能家居以及工业传感器等
- 安防系统、定位系统
- 无线遥控
- 无线游戏遥控器
- 医疗保健产品
- 无线语音，无线耳机
- 汽车行业应用
