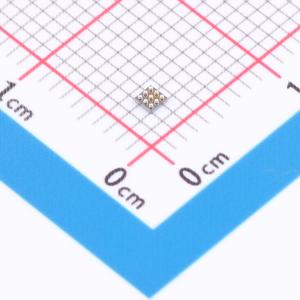

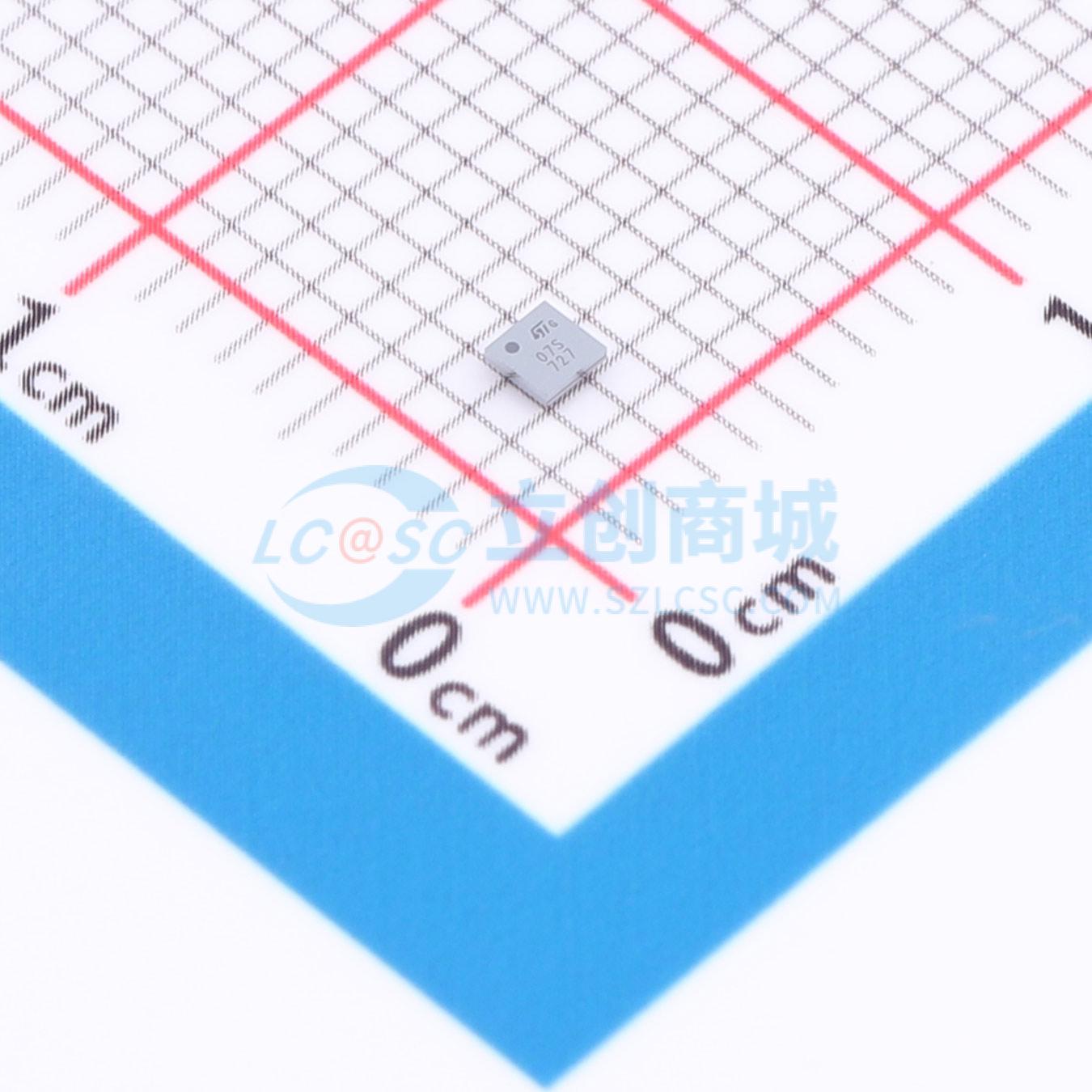

TS2007EIJT
TS2007EIJT
- 描述
- 3 W无滤波D类音频功率放大器，支持6-12dB增益选择
- 品牌名称
- ST(意法半导体)
- 商品型号
- TS2007EIJT
- 商品编号
- C2971718
- 商品封装
- UFBGA-9
- 包装方式
- 编带
- 商品毛重
- 0.037克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | D类功放 | |
| 扬声器通道数 | 单声道 | |
| 输出功率 | 2.8Wx1@4Ω | |
| 总谐波失真+噪声(THD+N) | 0.12% | |
| 静态电流(Iq) | 2.5mA | |
| 信噪比 | 93dB |
| 属性 | 参数值 | |
|---|---|---|
| 电源纹波抑制比(PSRR) | 68dB | |
| 效率 | 86%；92% | |
| 输入通道数 | - | |
| 功能特性 | ESD保护；无滤波器架构；使能/关断功能；自动静音/免噪音开关 | |
| 工作电压 | 2.4V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
TS2007FC是一款D类音频功率放大器。在5V电压下，它能够向8Ω负载提供高达1.4W的功率，其效率优于典型的AB类音频功率放大器。 该器件可通过增益选择引脚的逻辑信号在6dB或12dB两种增益设置之间切换。噗声和喀嗒声抑制电路可降低开关通/断时的噪声，使器件通常能在1ms内启动。
商品特性
- 待机模式功能（低电平有效），典型情况下可将电流消耗降至1μA。
- 采用9凸点倒装芯片无铅封装。
- 工作电压VCC范围为2.4V至5.5V。
- 待机模式低电平有效。
- 输出功率：在5V电压下，向8Ω负载输出功率为1.4W；在3.0V电压下，输出功率为0.5W，最大总谐波失真加噪声（THD+N）为1%。
- 输出功率：在5V电压下，向4Ω负载输出功率为2.3W；在3.0V电压下，输出功率为0.75W，最大总谐波失真加噪声（THD+N）为1%。
- 两种固定增益选择：6dB或12dB。
- 低电流消耗。
- 典型效率：86%。
- 典型信噪比：90dB。
- 在217Hz、6dB增益下，典型电源抑制比（PSRR）为68dB。
- PWM基频：280kHz。
- 低噗声和喀嗒声噪声。
- 热关断保护。
- 输出短路保护。
- 可选背面涂层的9凸点倒装芯片无铅封装。
应用领域
- 手机
- 个人数字助理（PDA）
- 笔记本电脑
