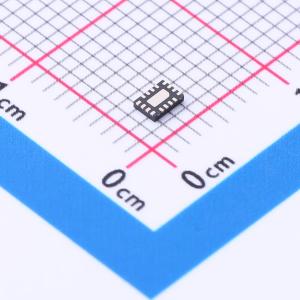

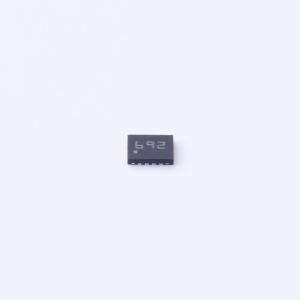

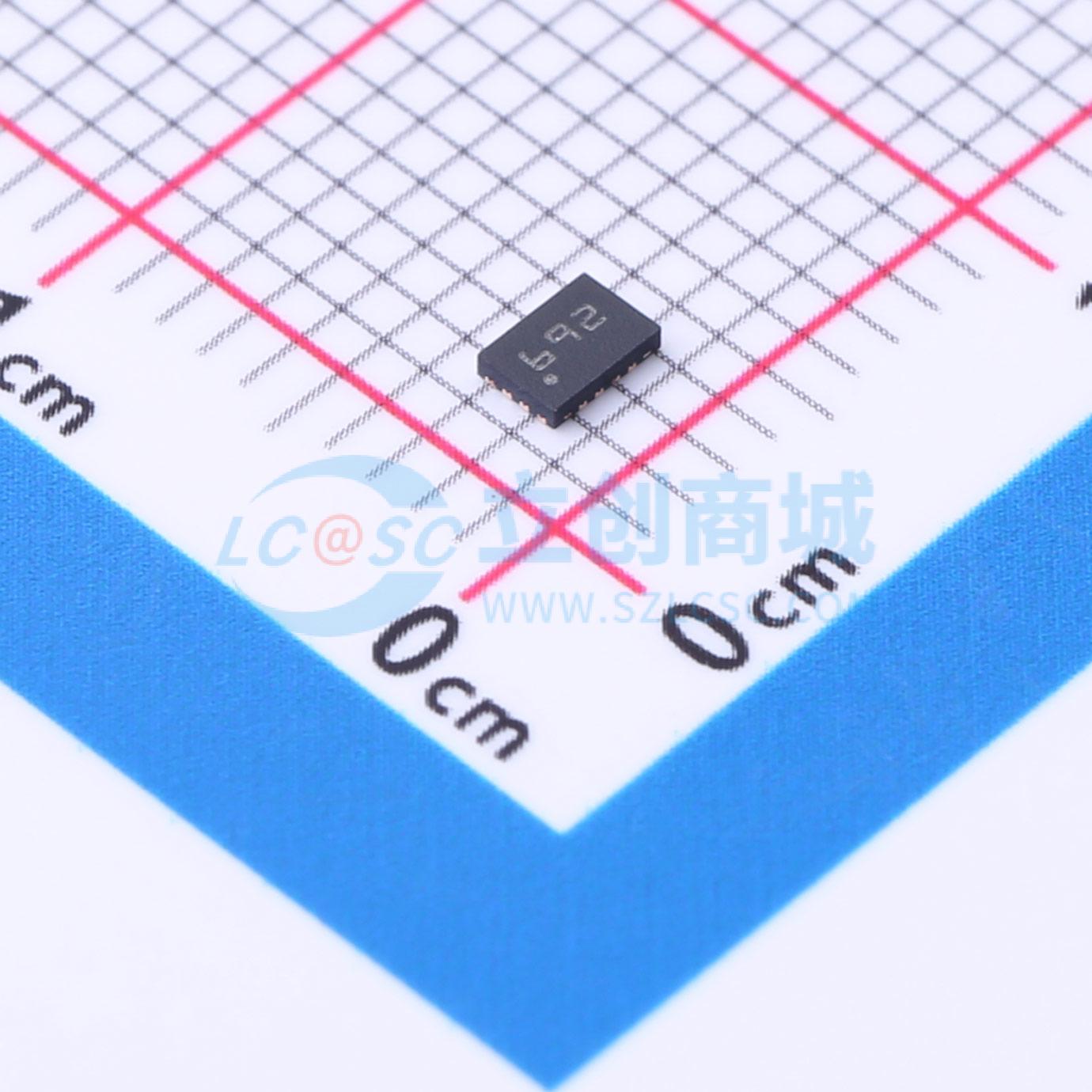

STG3692QTR
低电压高带宽四通道SPDT开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- STG3692是一款高速CMOS低压四通道模拟SPDT（单刀双掷）开关或2:1多路复用/解复用开关，采用硅栅C2MOS技术开发。该器件设计用于1.65 V至4.3 V的工作电压范围，适用于便携式应用。
- 品牌名称
- ST(意法半导体)
- 商品型号
- STG3692QTR
- 商品编号
- C2971714
- 商品封装
- QFN-16(1.8x2.6)
- 包装方式
- 编带
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 4:1 | |
| 通道数 | - | |
| 工作电压 | 1.65V~4.3V | |
| 导通时间(ton) | 15ns | |
| 导通电阻(Ron) | 4.6Ω |
| 属性 | 参数值 | |
|---|---|---|
| 关闭时间(toff) | 11ns | |
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 12pF | |
| 带宽 | 500MHz | |
| 传播延迟(tpd) | 250ps |
商品概述
STG3692是一款采用硅栅C2MOS技术开发的高速CMOS低压四路模拟单刀双掷（SPDT）开关或2:1复用/解复用开关。其工作电压范围为1.65 V至4.3 V，非常适合便携式应用。 该开关通过nSEL输入进行控制。当nSEL输入为高电平时，开关S1导通（连接到公共端口Dn）；当nSEL输入为低电平时，开关S1断开（两端口之间呈高阻态）。当nSEL输入为低电平时，开关S2导通（连接到公共端口D）；当nSEL输入为高电平时，开关S2断开（两端口之间呈高阻态）。其他关键特性包括快速开关速度、先断后通延迟时间和超低功耗。所有输入和输出均配备静电放电保护电路，具备ESD抗扰性和瞬态过电压保护能力。
商品特性
- 超低功耗：在环境温度T_A = 85 ℃时，静态电流I_CC = 3 μA
- 低导通电阻：在电源电压V_CC = 4.3 V、环境温度T_A = 25 ℃时，导通电阻R_DS(on) = 4.6 Ω；在电源电压V_CC = 3.0 V、环境温度T_A = 25 ℃时，导通电阻R_DS(on) = 5.8 Ω
- 宽工作电压范围：单电源V_CC(opr)为1.65 V至4.3 V
- 在电源电压V_CC = 2.3 V至3.0 V时，数字控制输入具有4.3 V耐压和1.8 V兼容阈值
- 所有通道的典型带宽（-3 dB）为500 MHz
- 闩锁性能符合JESD 78标准II类，超过100 mA
- ESD性能超过JESD22人体模型（A114 - A）2000 V标准
- 符合USB（2.0）高速（480 Mbps）信号切换要求
