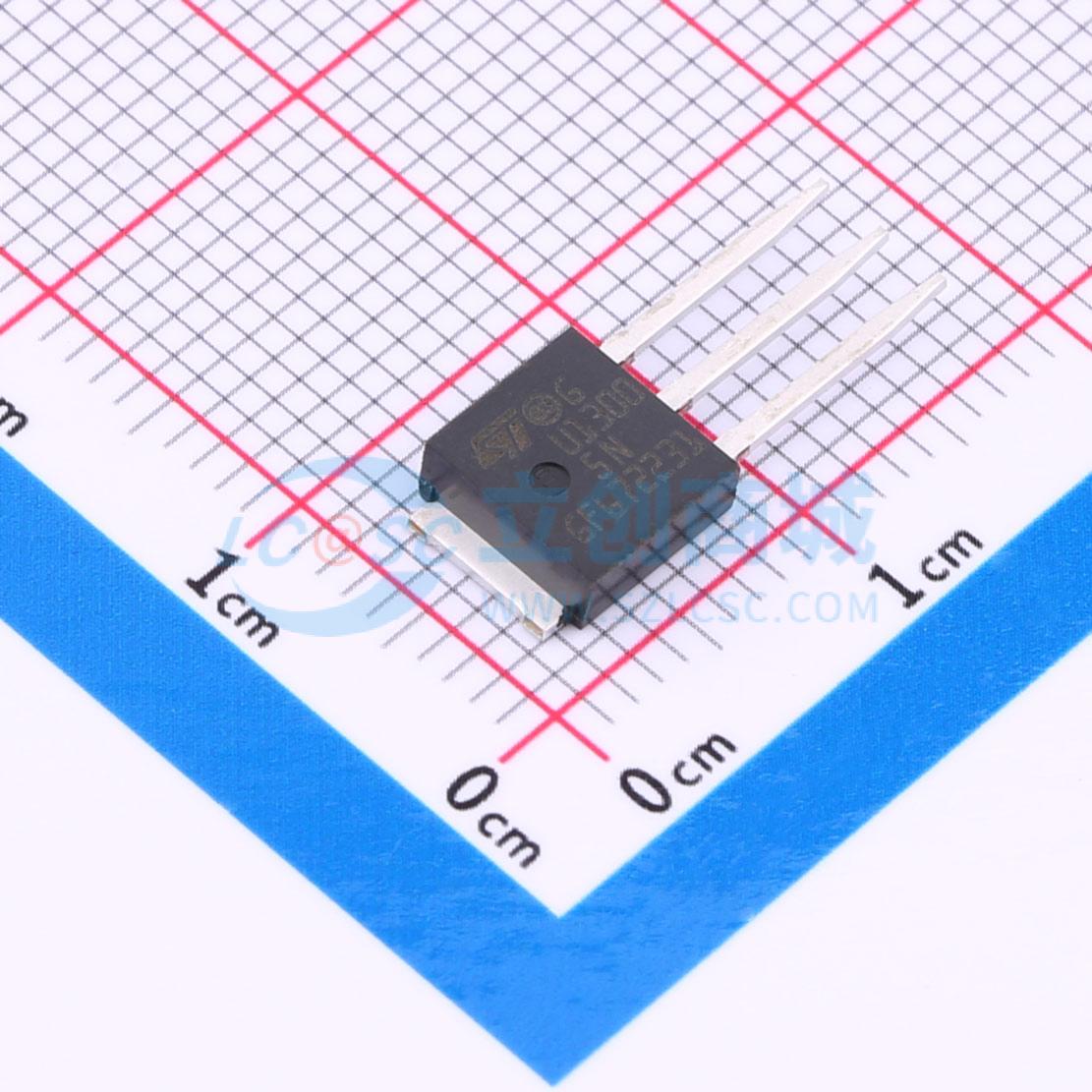

温馨提醒：图片仅供参考，商品以实物为准
STU13005N
NPN 电流:3A 电压:400V 停产
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 高压快速切换NPN功率晶体管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STU13005N
- 商品编号
- C2971669
- 商品封装
- IPAK(TO-251)
- 包装方式
- 管装
- 商品毛重
- 0.771克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | NPN | |
| 集电极电流(Ic) | 3A | |
| 集射极击穿电压(Vceo) | 400V | |
| 耗散功率(Pd) | 30W | |
| 直流电流增益(hFE) | 10 | |
| 特征频率(fT) | - |
| 属性 | 参数值 | |
|---|---|---|
| 集电极截止电流(Icbo) | 5mA | |
| 集射极饱和电压(VCE(sat)) | 500mV | |
| 工作温度 | -65℃~+150℃ | |
| 射基极击穿电压(Vebo) | 18V | |
| 数量 | 1个NPN | |
| 配置 | - |
商品概述
该器件采用高压多外延平面技术制造，以实现高开关速度和高压能力。它采用蜂窝状发射极结构和平面边缘终端，在保持宽RBSOA的同时提高开关速度。
商品特性
- 高压能力
- 动态参数离散性低
- 极高的开关速度
应用领域
- 开关模式电源（AC-DC转换器）
