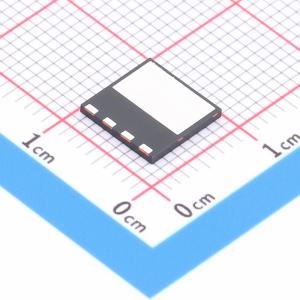

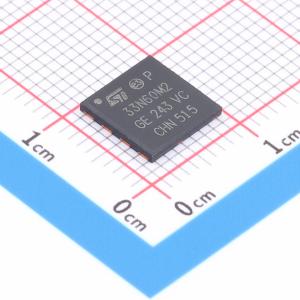

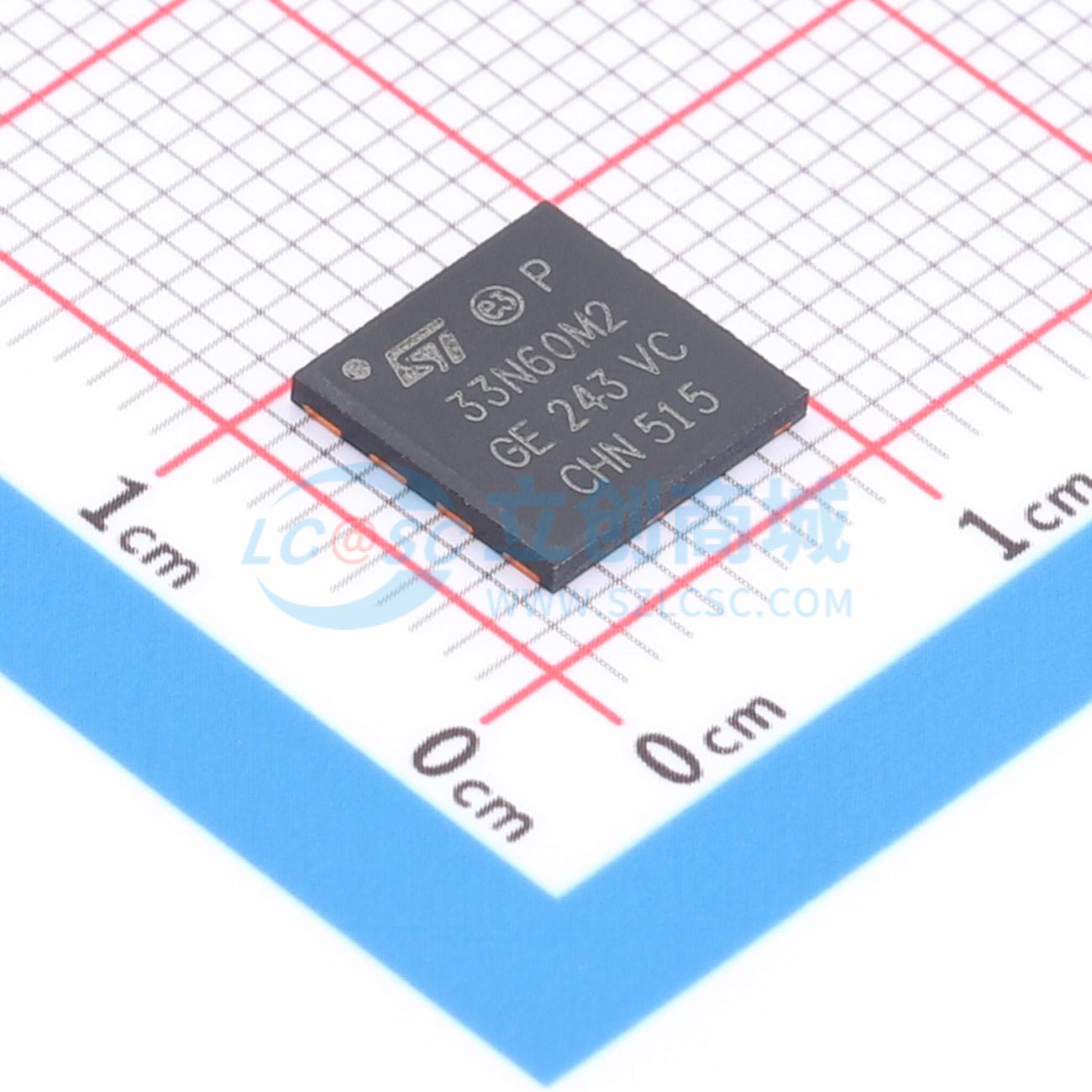

温馨提醒：图片仅供参考，商品以实物为准
STL33N60M2
N沟道,电流:22A,耐压:650V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道600 V、0.115 Ohm典型值、22 A MDmesh M2功率MOSFET，PowerFLAT 8x8 HV封装
- 品牌名称
- ST(意法半导体)
- 商品型号
- STL33N60M2
- 商品编号
- C2971681
- 商品封装
- VDFN-8-Power
- 包装方式
- 编带
- 商品毛重
- 0.274克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | 22A | |
| 导通电阻(RDS(on)) | 135mΩ@10V | |
| 耗散功率(Pd) | 150W | |
| 阈值电压(Vgs(th)) | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 45.5nC@10V | |
| 输入电容(Ciss) | 1.781nF | |
| 反向传输电容(Crss) | 2.5pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 85pF |
商品概述
这款超高电压N沟道功率MOSFET采用基于创新专有垂直结构的MDmesh™ K5技术设计。其成果是显著降低导通电阻，并实现超低栅极电荷，适用于对功率密度和效率要求极高的应用。
商品特性
- 极低的栅极电荷
- 出色的输出电容(COSS)特性
- 100%雪崩测试
- 齐纳保护
应用领域
- 开关应用
- LLC转换器、谐振转换器
