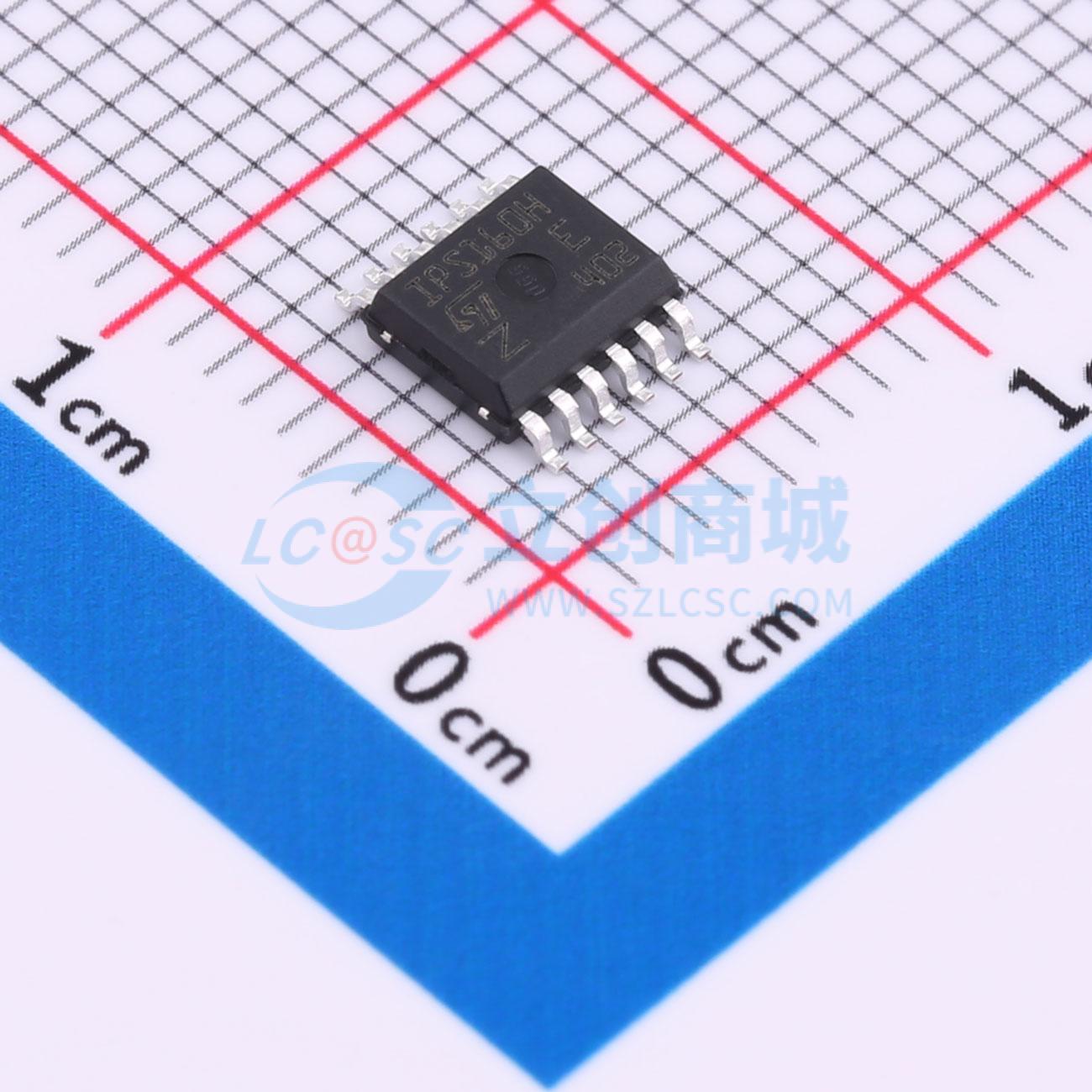

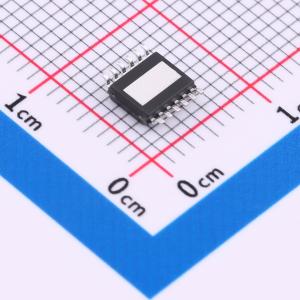

IPS160H

60 V、60 mΩ 单通道高端开关

描述: 单个上桥臂开关，面向安全完整性等级（SIL2和SIL3）兼容系统
品牌名称: ST(意法半导体)
商品型号: IPS160H
商品编号: C2971390
商品封装: PowerSSO-12
包装方式: 管装
商品毛重: 0.2克(g)

商品参数

商品概述

IPS160H（IOUT=2.5 A）和IPS161H（IOUT=0.6 A）是单片器件，可以驱动一端接地的电容性、电阻性或电感性负载。60 V的工作范围和Ron=60 mΩ的特性，结合扩展诊断功能（开路检测、过载、过温），使得该IC适用于实现适当架构以达到更高SIL级别的应用。内置的过载和热关断保护可确保IC、应用和负载免受电气和热应力的影响。此外，为了在输出短路时尽量减少功率损耗，实现了一种低耗散的短路保护（切断），以限制输出平均电流值及随之而来的设备过热。切断延迟时间可以通过焊接外部电容器来设置，或者通过在4号引脚（CoD）上连接一个电阻来禁用。DIAG公共诊断开漏引脚报告了关断状态下的开路、切断（过载）和热关断情况。

商品特性

60 V，60 mΩ单高端开关
8 V至60 V工作电压范围
最小输出电流限制：0.7 A（IPS161H）或2.6 A（IPS160H）
快速消磁感应负载
非耗散型短路保护（切断）
使用外部电容可编程切断延迟时间
接地断开保护
VCC断开保护
热关断保护
欠压锁定
诊断信号：关闭状态下开路负载、切断和结温关断
设计符合IEC 61131-2标准
PowerSSO12封装

应用领域

可编程逻辑控制
工业PC外设输入/输出
数控机床
家庭自动化
通用电源开关

数据手册PDF

放大查看下载PDF

交货周期

订货10-14个工作日

购买数量

(100个/管，最小起订量 129 个)

个

起订量：129 个100个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	1
	输入控制逻辑	高电平有效
	最大连续电流	2.5A

	属性	参数值
	工作电压	8V~60V
	导通电阻	60mΩ
	工作温度	-40℃~+125℃
	特性	过热保护(OTP)；短路保护(SCP)；欠压保护(UVP)
