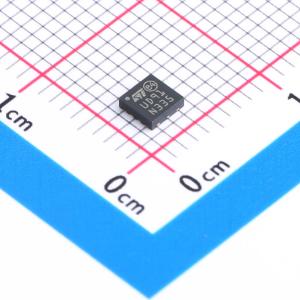

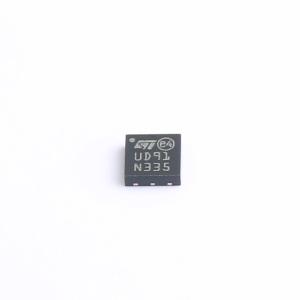

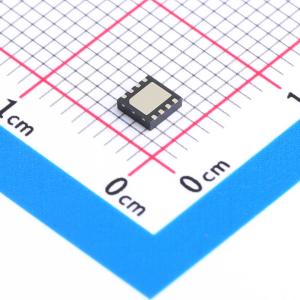

温馨提醒：图片仅供参考，商品以实物为准
ST890DTR
1.2A电流限制高侧功率开关，带热关断功能
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 1.2 A电流受限高侧电源开关，支持热关断
- 品牌名称
- ST(意法半导体)
- 商品型号
- ST890DTR
- 商品编号
- C2971655
- 商品封装
- DFN-8L(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.055克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 低电平有效 | |
| 最大连续电流 | 1.2A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.7V~5.5V | |
| 导通电阻 | 75mΩ | |
| 工作温度 | -40℃~+85℃ | |
| 特性 | 过热保护(OTP)；短路保护(SCP) |
商品概述
ST890 器件是一种低压P沟道MOSFET电源开关，适用于高侧负载切换应用。该开关可在2.7至5.5 V的输入电压下工作，使其适用于3.3 V和5 V系统。内部电流限制电路可保护输入电源免受过载。热过载保护限制了功率耗散和结温。最大电流限制为1.2 A。通过SET引脚到地之间的电阻来编程开关的电流限制。该器件提供SO8和DFN8L 3x3封装。
商品特性
2.7 至 5.5V 输入范围
可编程电流限制高达1.2A
低静态电流
热关断
激活时为低的故障指示输出
90毫欧（典型值）导通电阻
SO8 和 DFN8L 3x3 封装
应用领域
- PCMCIA插槽
- 访问总线插槽
- 便携设备
