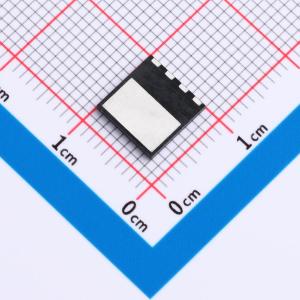

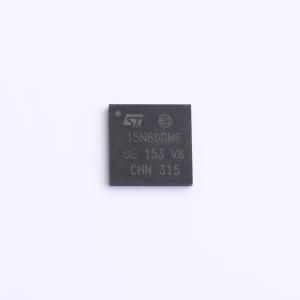

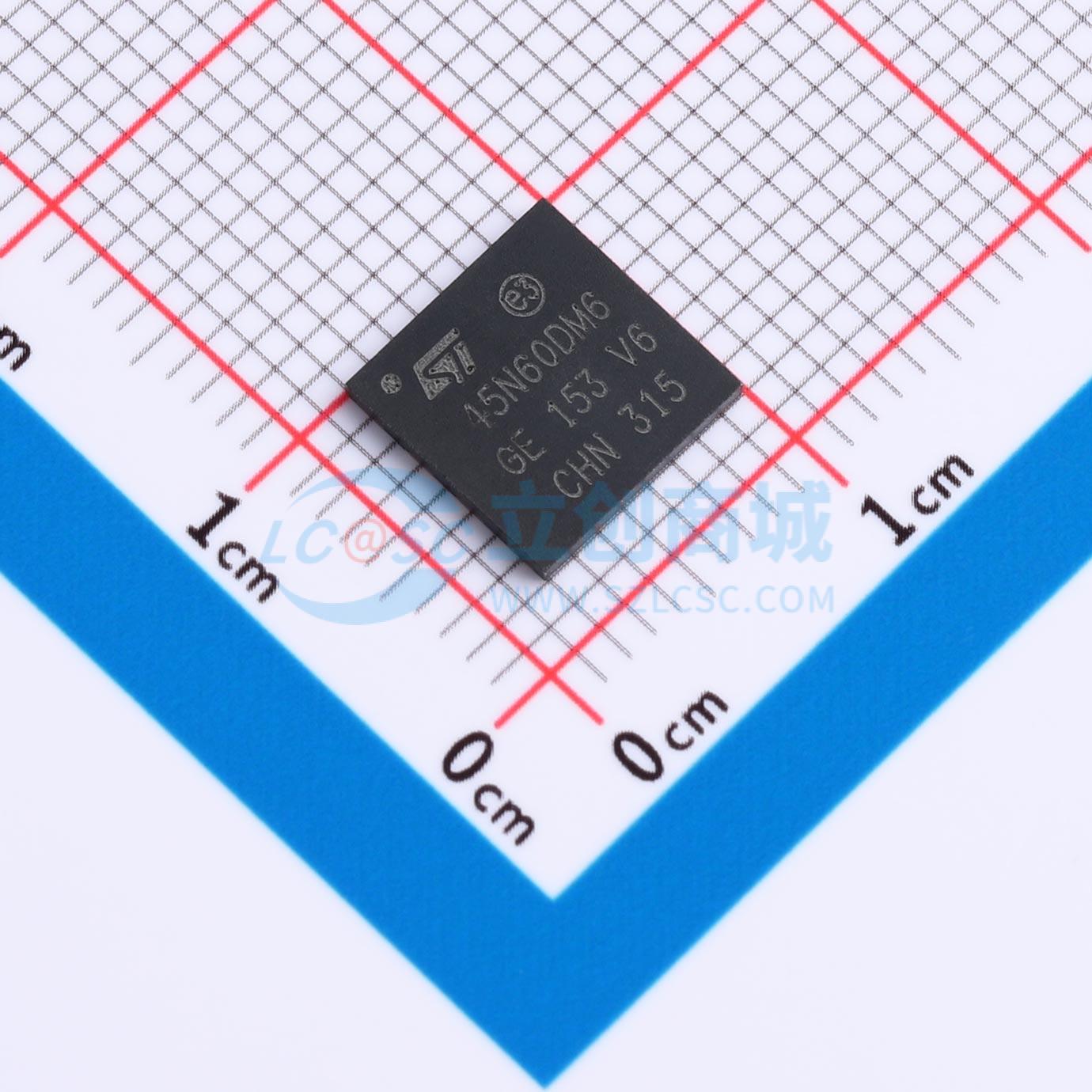

STL45N60DM6
N沟道,电流:25A,耐压:600V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- N沟道600 V、0.094 Ohm典型值、25 A MDmesh DM6功率MOSFET，PowerFLAT 8x8 HV封装
- 品牌名称
- ST(意法半导体)
- 商品型号
- STL45N60DM6
- 商品编号
- C2971422
- 商品封装
- VDFN-8-Power
- 包装方式
- 编带
- 商品毛重
- 4.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | 25A | |
| 导通电阻(RDS(on)) | 110mΩ@10V | |
| 耗散功率(Pd) | 160W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4.75V | |
| 栅极电荷量(Qg) | 44nC@10V | |
| 输入电容(Ciss) | 1.92nF | |
| 反向传输电容(Crss) | 2pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 |
商品概述
这款高压 N 沟道功率 MOSFET 是 MDmesh DM6 快速恢复二极管系列的一部分。与上一代 MDmesh 产品相比,DM6 结合了极低的恢复电荷 (Qrr)、恢复时间 (trr),每单位面积的RDS(ON)有显著改善,具备市场上针对最严苛的高效桥拓扑和 ZVS 移相转换器的最有效的开关性能之一。
商品特性
- 快速恢复体二极管
- 与上一代产品相比,每单位面积的RDS(ON)更低
- 低栅极电荷、输入电容和电阻
- 100% 雪崩测试
- 极高的 dv/dt 鲁棒性
- 齐纳保护
应用领域
- 开关应用
