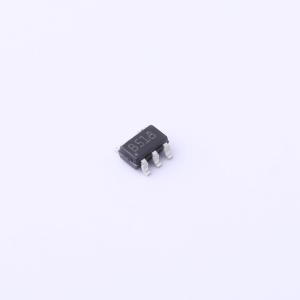

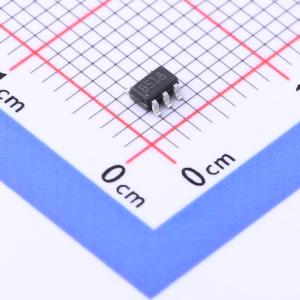

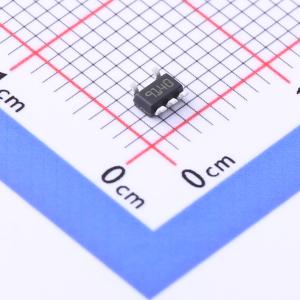

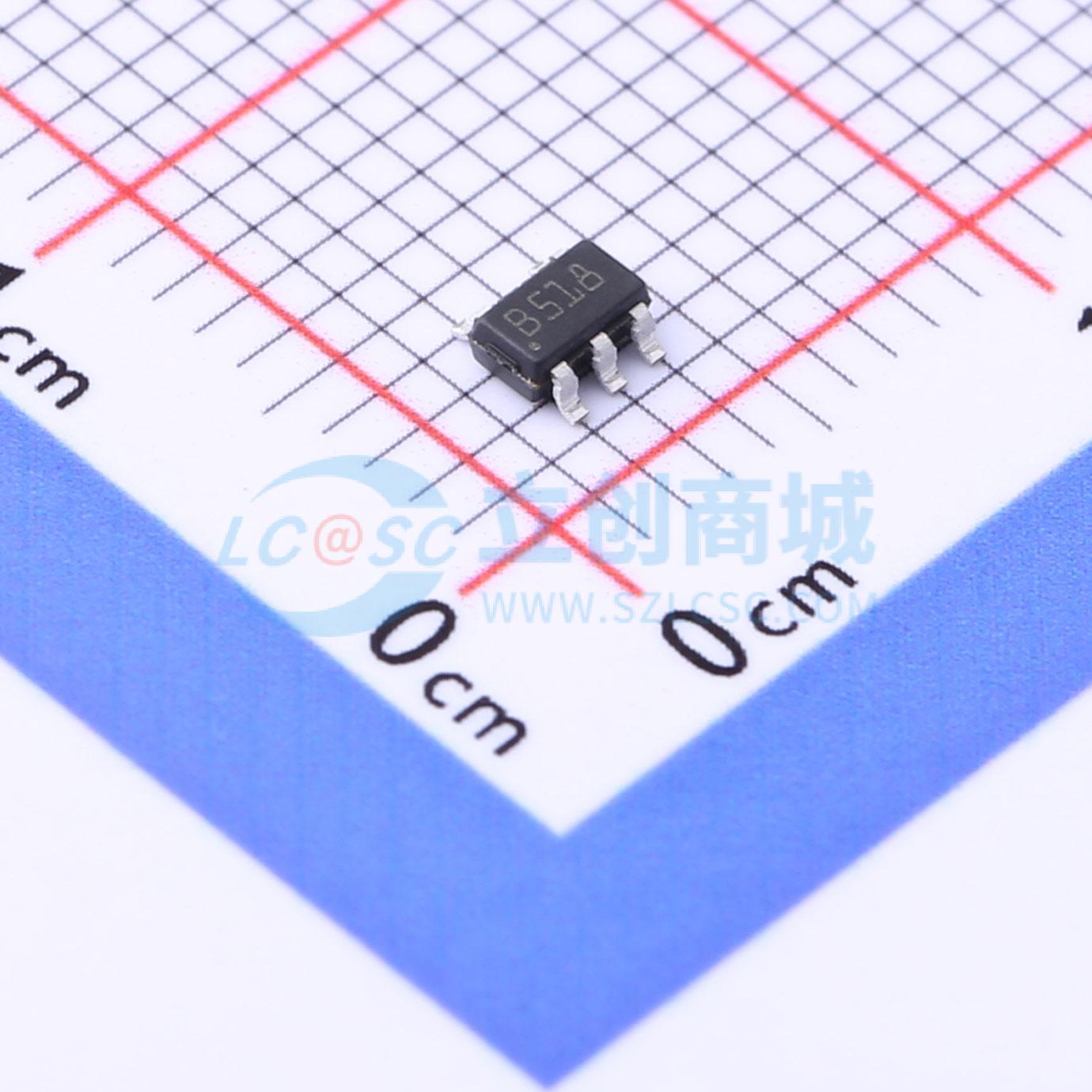

LD2985BM18R
具备禁止功能的超低压差、低噪声电压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LD2985是一款150mA固定输出电压稳压器。其超低的压降电压和静态电流使其特别适用于低噪声、低功耗的应用，以及电池供电系统。在睡眠模式下，当IN引脚被拉低时，静态电流小于1µA。第3引脚（TTL兼容）提供关断逻辑控制功能。这意味着当用作局部稳压器时，可以将电路板置于待机状态，从而降低总功耗。一个10nF的旁路电容CBYP=10nF连接在旁路引脚和GND之间可将噪声降至30µVrms。典型应用包括手机。
- 品牌名称
- ST(意法半导体)
- 商品型号
- LD2985BM18R
- 商品编号
- C2971442
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 16V | |
| 输出电压 | 1.8V | |
| 输出电流 | 150mA |
| 属性 | 参数值 | |
|---|---|---|
| 电源纹波抑制比(PSRR) | 45dB@(1kHz) | |
| 噪声 | 30uVrms | |
| 特性 | 过流保护；带使能；过热保护 | |
| 工作温度 | -40℃~+125℃ |
商品概述
LD2985是一款150 mA固定输出电压稳压器。超低的压降和静态电流使其特别适用于低噪声、低功耗应用以及电池供电系统。当IN引脚拉低时，睡眠模式下的静态电流小于1 µA。3号引脚具备关断逻辑控制功能（与TTL兼容）。这意味着当该器件用作本地稳压器时，可降低电路板待机时的总功耗。在旁路引脚和地之间连接一个电容CBYP = 10 nF，可将噪声降至30 µVrms。
商品特性
- 80 µA（7 mV时）
- 极低的压降（150 mA负载时为280 mV，80 µA负载时为7 mV）
- 极低的静态电流
- 输出电流高达150 mA
- 逻辑控制电子关断
- 输出电压范围为1.2至2.9 V
- 低输出噪声电压：30 µVrms
- 工作温度范围：-40℃至125℃
应用领域
- 手机
