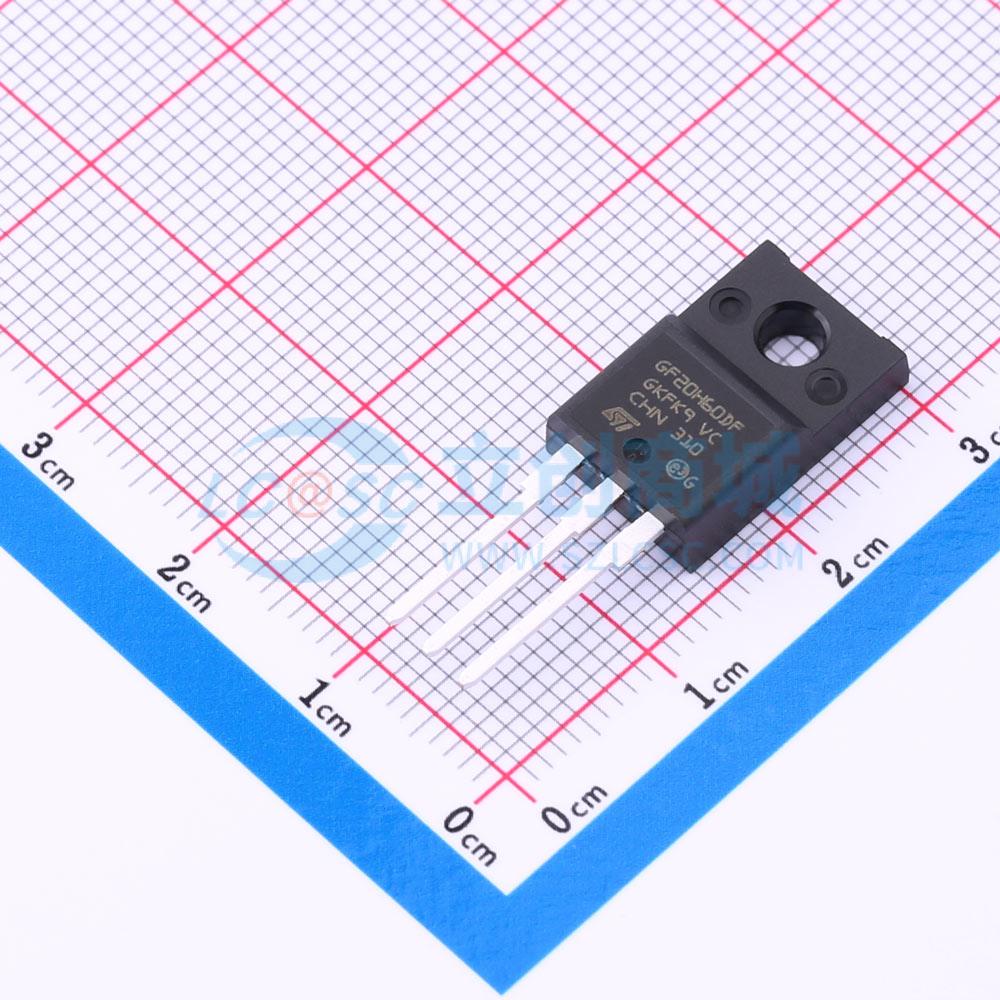

STGF20H60DF
600V 40A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 600 V、20 A高速沟槽栅场截止IGBT
- 品牌名称
- ST(意法半导体)
- 商品型号
- STGF20H60DF
- 商品编号
- C2971449
- 商品封装
- TO-220FP
- 包装方式
- 管装
- 商品毛重
- 2.534克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 集射极击穿电压(Vces) | 600V | |
| 集电极电流(Ic) | 40A | |
| 耗散功率(Pd) | 37W | |
| 输出电容(Coes) | 110pF | |
| 正向脉冲电流(Ifm) | 80A | |
| 集射极饱和电压(VCE(sat)) | 2V@20A,15V | |
| 栅极阈值电压(Vge(th)) | 5V@1mA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 115nC | |
| 输入电容(Cies) | 2.75nF | |
| 开启延迟时间(Td(on)) | 42.5ns | |
| 关断延迟时间(Td(off)) | 177ns | |
| 导通损耗(Eon) | 209uJ | |
| 关断损耗(Eoff) | 261uJ | |
| 反向恢复时间(Trr) | 90ns | |
| 工作温度 | -55℃~+175℃@(Tj) | |
| 反向传输电容(Cres) | 65pF |
