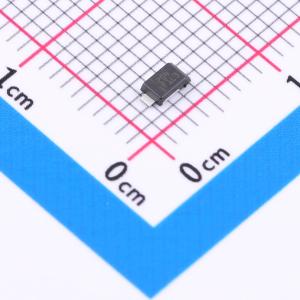

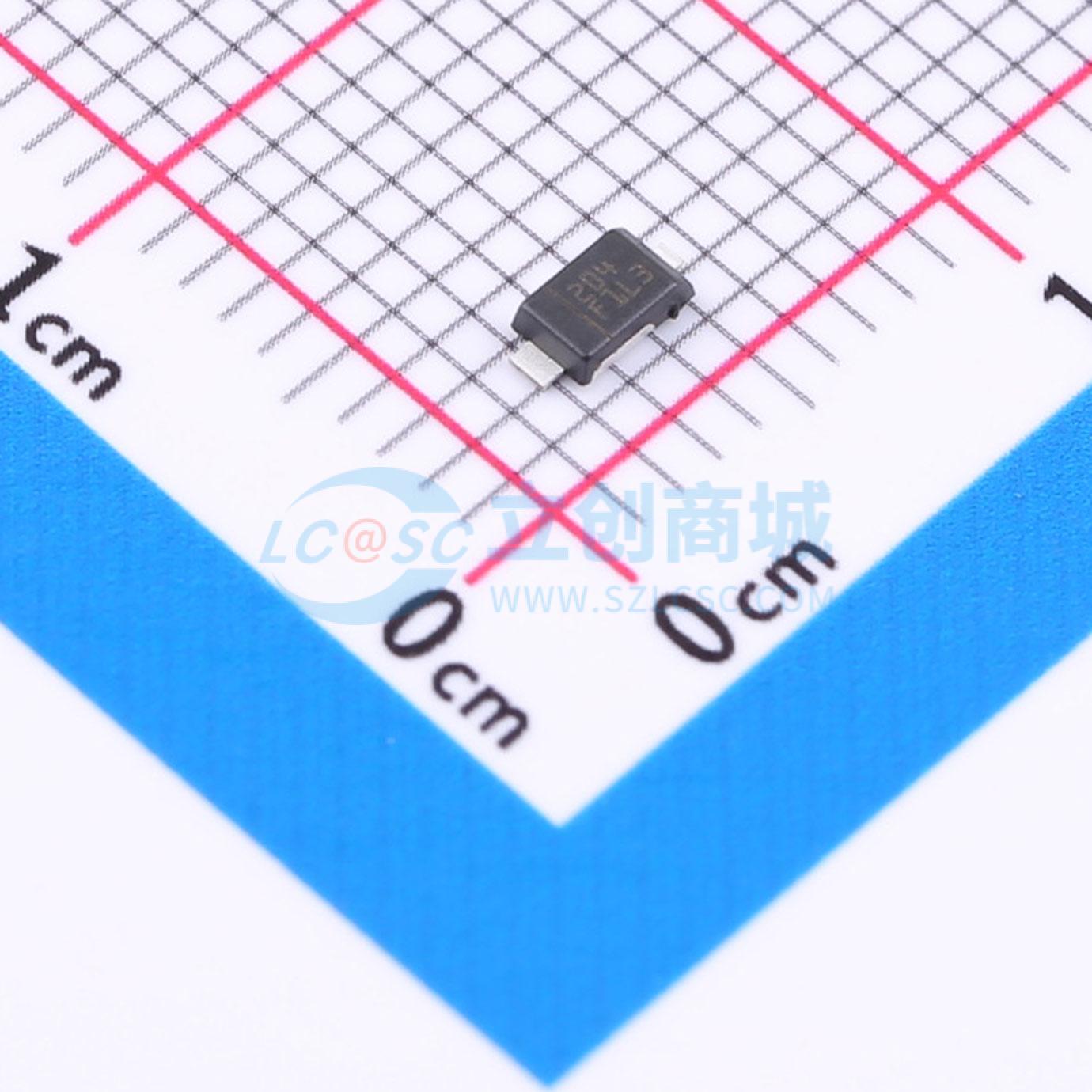

温馨提醒：图片仅供参考，商品以实物为准
STPS1L30MF
电压:30V 电流:1A
- 描述
- 30 V、1 A STmite flat低压降功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS1L30MF
- 商品编号
- C2971461
- 商品封装
- DO-222AA
- 包装方式
- 编带
- 商品毛重
- 0.09克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 390mV@1A | |
| 直流反向耐压(Vr) | 30V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 1A | |
| 反向电流(Ir) | 390uA@30V | |
| 非重复峰值浪涌电流 (Ifsm) | 50A |
商品概述
单肖特基整流器，适用于开关模式电源和高频DC-DC转换器。采用STmite flat封装，该器件适用于极低电压、高频逆变器、续流和极性保护应用。由于封装尺寸小，该器件适用于电池供电设备（手机、笔记本电脑、PDA、打印机）以及充电器和PCMCIA卡。
商品特性
- 低剖面封装：0.85 mm
- 与标准STmite封装兼容
- 传导损耗小
- 开关损耗可忽略不计
- 开关速度快
- 正向压降低，可提高效率并延长电池寿命
- 热阻低
- 雪崩能力已指定
应用领域
- 开关模式电源
- 高频DC-DC转换器
- 极低电压高频逆变器
- 续流应用
- 极性保护应用
- 电池供电设备（手机、笔记本电脑、PDA、打印机）
- 充电器
- PCMCIA卡
