L99MM70XPTR

L99MM70XP是一款由微控制器驱动的多功能系统ASSP，专为LIN控制的后视镜应用设计。该器件包含一个为微控制器供电的稳压器和LIN2.1物理层。最多可通过四个（五个）半桥和五个高边驱动器独立驱动3个直流电机和五个接地电阻负载。EC玻璃控制模块提供过压保护，带有快速放电路径（相对于GND）和用于未来EC玻璃特性的负放电路径。集成的STM SPI控制所有操作模式（前进、反向、制动和高阻抗）并提供所有诊断信息。

• 5V低压降稳压器（最大150mA）
• 内置LIN收发器：兼容2.0/2.1和SAEJ2602
• 独立控制后视镜调节电机
• 一个3A负载的全桥（R_on=300mΩ）
• 两个（三个）0.5A负载的半桥（R_on=1.6Ω）
• 一个可配置的高边驱动器，最大负载1.5A（R_on=500mΩ/10瓦灯泡控制，或1600mΩ/LED控制）
• 两个0.5A负载的高边驱动器（R_on=1600mΩ）
• 一个0.5A负载的低边驱动器（R_on=1600mΩ），与高边驱动器配合作为半桥用于独立镜轴控制
• 一个6A负载的高边驱动器（R_on=90mΩ）
• 一个0.5A负载的高边驱动器（R_on=1600mΩ），用于为外部MOSFET供电以驱动EC玻璃
• 通过外部MOSFET集成EC玻璃控制，带有快速放电路径：EC玻璃可放电至GND或-1V
• 可编程软启动功能，用于驱动具有较高浪涌电流（>6A，>1.5A）的负载
• 极低电流消耗模式
• 所有输出具有短路和过热保护
• 两个热关断阈值和早期温度警告
• 所有高边驱动器的电流监控输出
• 所有输出的开路诊断
• 所有输出的过载诊断
• 所有输出的3路PWM控制信号

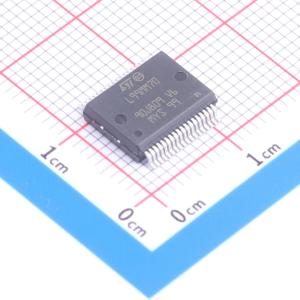

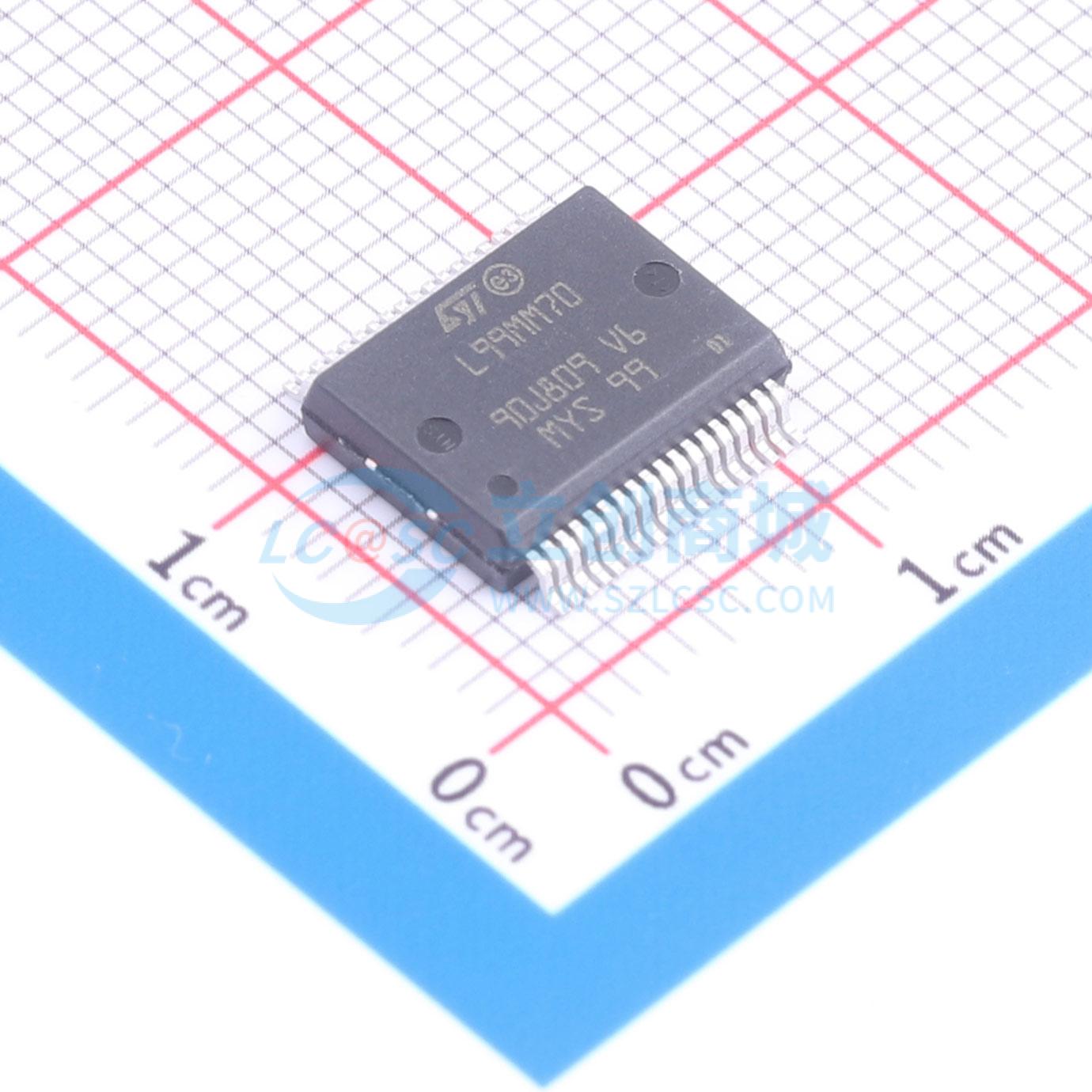

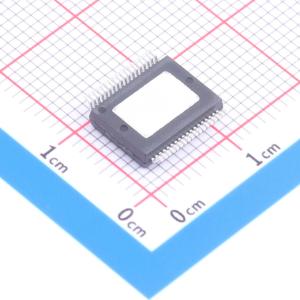

• PowerSSO-36封装
• 电荷泵输出，通过外部N沟道MOSFET实现主动反极性保护
• STM标准串行外设接口，用于控制和诊断
• 外部CAN收发器的INH输入

• LIN控制的后视镜
