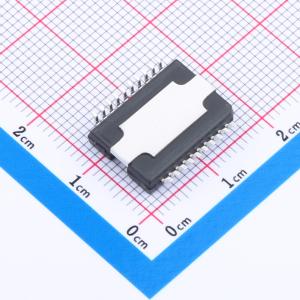

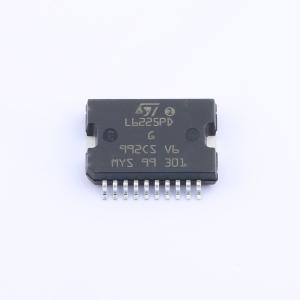

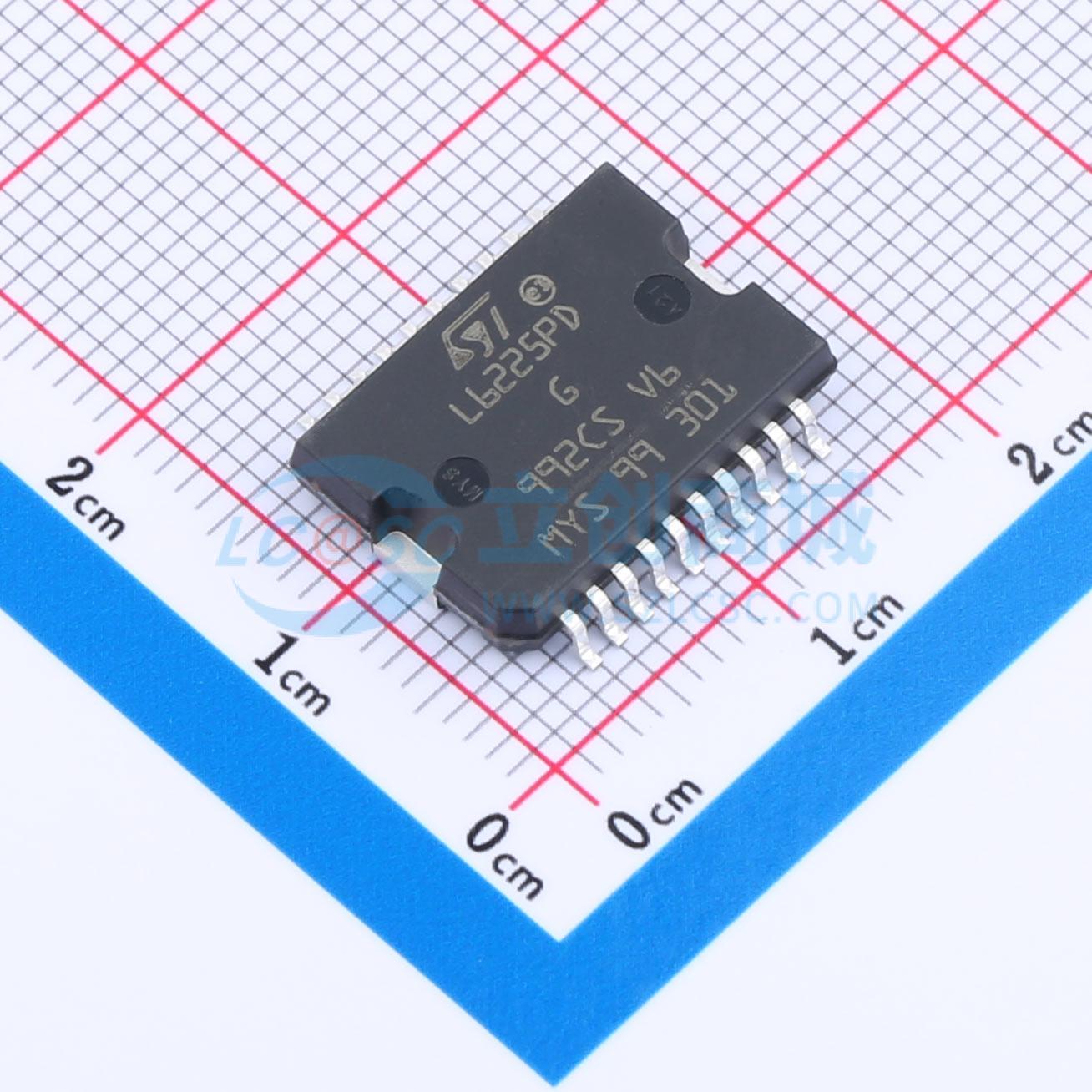

温馨提醒：图片仅供参考，商品以实物为准

L6225PD

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DMOS双全桥驱动器
品牌名称: ST(意法半导体)
商品型号: L6225PD
商品编号: C2971488
商品封装: PowerSO-20
包装方式: 管装
商品毛重: 2.862903克(g)

商品参数

商品概述

L6225 是一款专为电机控制应用设计的 DMOS 双全桥器件，采用 MultiPower BCD 技术制造，该技术可在同一芯片上将隔离式 DMOS 功率晶体管与 CMOS 和双极电路相结合。L6225 提供 PowerDIP20 (16+2+2)、PowerSO20 和 SO20(16+2+2) 封装，其特点包括高端 PowerMOSFET 非耗散保护和热关断功能。

商品特性

工作电源电压范围：8 至 52V
输出峰值电流：2.8A（直流电流 1.4A）
RDS(ON) 典型值：0.73Ω（结温 Tj = 25℃ 时）
工作频率最高可达 100kHz
非耗散过流保护
并联操作
交叉导通保护
热关断
欠压锁定
集成快速续流二极管

应用领域

双极步进电机
双直流电机或四直流电机

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(31个/管，最小起订量 1 个)

个

起订量：1 个31个/管

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	步进电机驱动芯片
	控制电压	8V~52V
	输出电流	1.4A
	H桥数量	2

	属性	参数值
	驱动类型	双极驱动
	集成开关	是
	导通电阻	730mΩ
	工作温度	-25℃~+125℃
