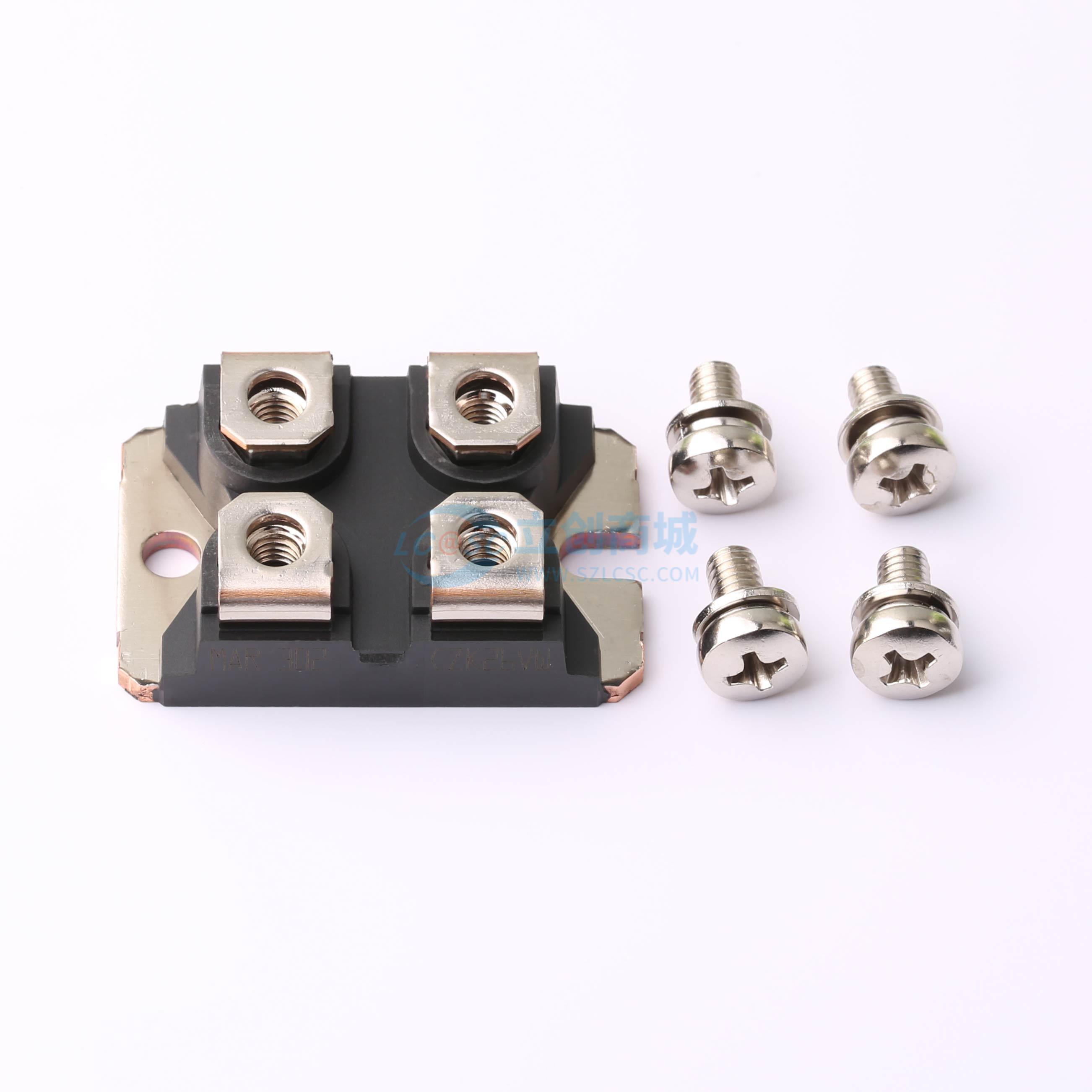

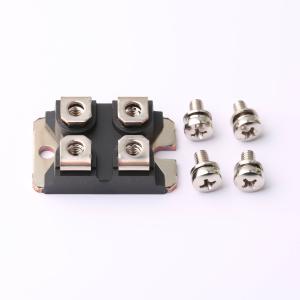

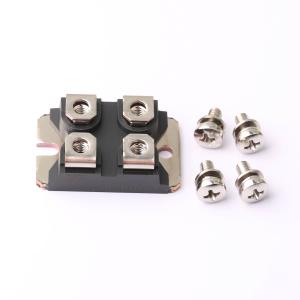

温馨提醒：图片仅供参考，商品以实物为准
STPS16045TV
电压:45V 电流:80A
- 描述
- 45 V、160 A双路功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS16045TV
- 商品编号
- C2971495
- 商品封装
- ISOTOP
- 包装方式
- 管装
- 商品毛重
- 39.733333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 2个独立式 | |
| 正向压降(Vf) | 690mV@80A | |
| 直流反向耐压(Vr) | 45V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 80A | |
| 反向电流(Ir) | 1mA@45V | |
| 非重复峰值浪涌电流 (Ifsm) | 900A |
商品概述
双功率肖特基整流器，采用ISOTOP封装。
商品特性
- 极低的传导损耗
- 可忽略的开关损耗
- 极快的开关速度
- 低热阻
- 绝缘封装：绝缘电压2500V（RMS）
- 电容值45pF
- 冷却方式：传导（C）
- 推荐扭矩值：1.3N·m，最大扭矩值：1.5N·m
- 环氧树脂符合UL94 V0标准
- 热失控条件：dPtot/dTj <1/Rth(j-a)（单个二极管在自身散热器上）
- 二极管1和2同时使用时：Tj(二极管1)=P(二极管)×Rth(j-c)（每个二极管）+P(二极管2)×Rth(c)
- 脉冲测试：tp=380us，8<2%
- 传导损耗计算公式：P=0.48×I_F(AV)+0.00262×I_F²(RMS)
应用领域
- 开关模式电源
- 高频DC-DC转换器
- 低压高频逆变器
- 续流应用
- 极性保护应用
