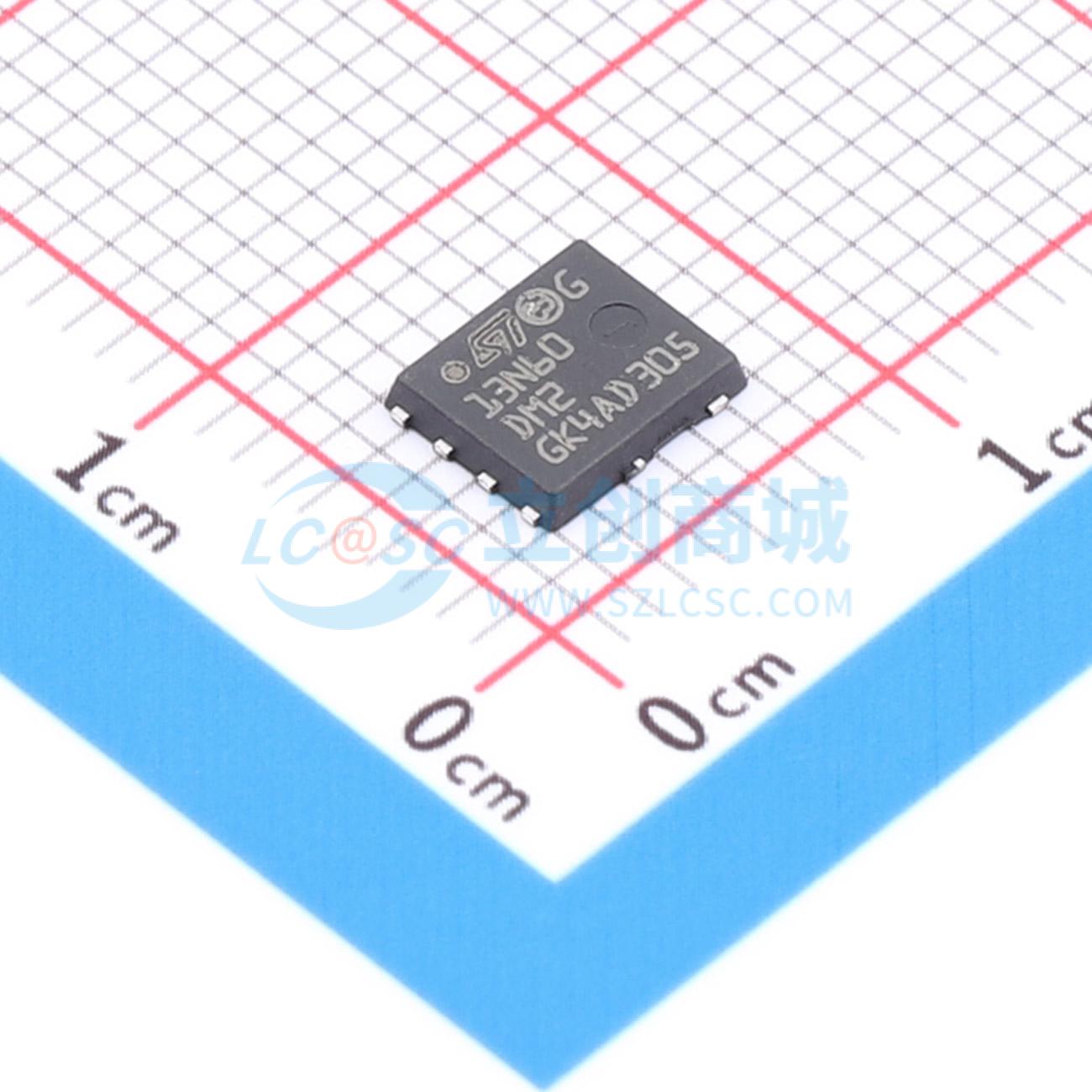

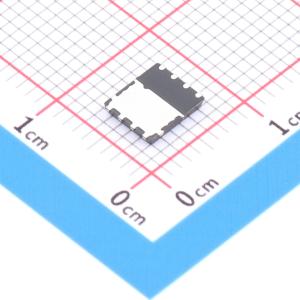

温馨提醒：图片仅供参考，商品以实物为准
STL13N60DM2
N沟道,电流:8A,耐压:600V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道600 V、0.350 Ohm典型值、8 A MDmesh DM2功率MOSFET，PowerFLAT 5x6 HV封装
- 品牌名称
- ST(意法半导体)
- 商品型号
- STL13N60DM2
- 商品编号
- C2971520
- 商品封装
- VDFN-8-Power
- 包装方式
- 编带
- 商品毛重
- 0.274克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | 8A | |
| 导通电阻(RDS(on)) | 370mΩ@10V | |
| 耗散功率(Pd) | 52W | |
| 阈值电压(Vgs(th)) | 5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 19nC@10V | |
| 输入电容(Ciss) | 730pF | |
| 反向传输电容(Crss) | 0.9pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 38pF |
商品概述
该器件是采用STripFET™ F3技术开发的N沟道功率MOSFET。其设计旨在最大限度降低导通电阻和栅极电荷，以提供卓越的开关性能。
商品特性
- 快速恢复体二极管
- 极低的栅极电荷和输入电容
- 低导通电阻
- 100% 雪崩测试
- 极高的 dv/dt 抗扰度
- 齐纳保护
应用领域
-开关应用
