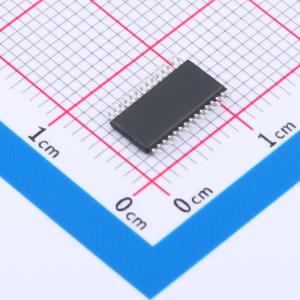

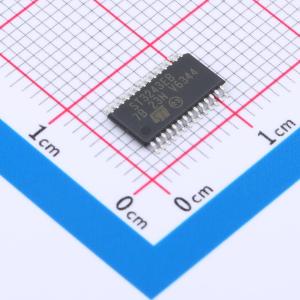

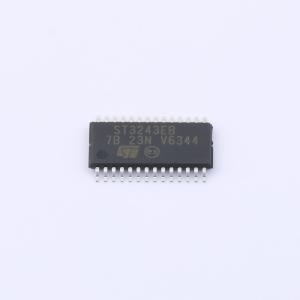

温馨提醒：图片仅供参考，商品以实物为准
ST3243EBTR
ST3243E ±15 kV ESD保护3至5.5 V，400 kbps，带自动关机功能的RS-232收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 具有±15 kV ESD保护、3至5.5 V电源电压、400 kbps数据速率和自动关机功能的RS-232收发器。
- 品牌名称
- ST(意法半导体)
- 商品型号
- ST3243EBTR
- 商品编号
- C2971553
- 商品封装
- TSSOP-28
- 包装方式
- 编带
- 商品毛重
- 0.2256克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS232芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 3 | |
| 接收器数 | 5 | |
| 数据速率 | 400Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~5.5V | |
| 静电保护 | ±15kV | |
| 有无电荷泵 | 有 | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 0.3mA |
商品概述
ST3243E器件由3个驱动器、5个接收器和一个双电荷泵电路组成。该器件符合EIA/TIA和V.28/V.24通信标准的要求，具备高数据速率能力和增强的静电放电（ESD）保护。所有发射器输出和接收器输入采用IEC 1000 - 4 - 2接触放电方式可承受±8 kV的静电，采用人体模型可承受±15 kV的静电。接收器R2始终处于激活状态，以实现串口的唤醒功能。 ST3243E拥有专有的低压差发射器输出级，通过双电荷泵，可在3.0至5.5 V电源下实现真正的RS - 232性能。该器件保证在250 kbps的数据速率下运行，同时保持RS - 232输出电平。 当FORCEON为低电平且FORCEOFF为高电平时，自动掉电功能开启。在此操作模式下，如果器件未检测到有效的RS - 232信号，则禁用驱动器输出。如果将FORCEOFF设置为低电平，则驱动器和接收器（除R2B外）均关闭，电源电流降至1 μA。断开串口或关闭外设驱动器会触发自动掉电状态。 当FORCEON和FORCEOFF均为高电平时，可禁用自动掉电功能，在驱动串行鼠标时应如此操作。启用自动掉电功能后，当有效信号施加到任何接收器输入时，器件会自动激活。
商品特性
- RS - 232 I/O引脚的ESD保护：±8 kV IEC 1000 - 4 - 2接触放电，±15 kV人体模型
- 自动掉电时电源电流可达1 μA
- 最低保证数据速率250 kbps
- 保证6 V/ms的压摆率范围
- 保证具备鼠标驱动能力
- 0.1 μF外部电容
- 低至3 V时仍符合EIA/TIA - 232规范
- 采用TSSOP28封装
应用领域
- 笔记本电脑
- 超便携笔记本电脑
- 掌上电脑
- 电池供电设备
- 手持设备
- 外设
- 打印机
