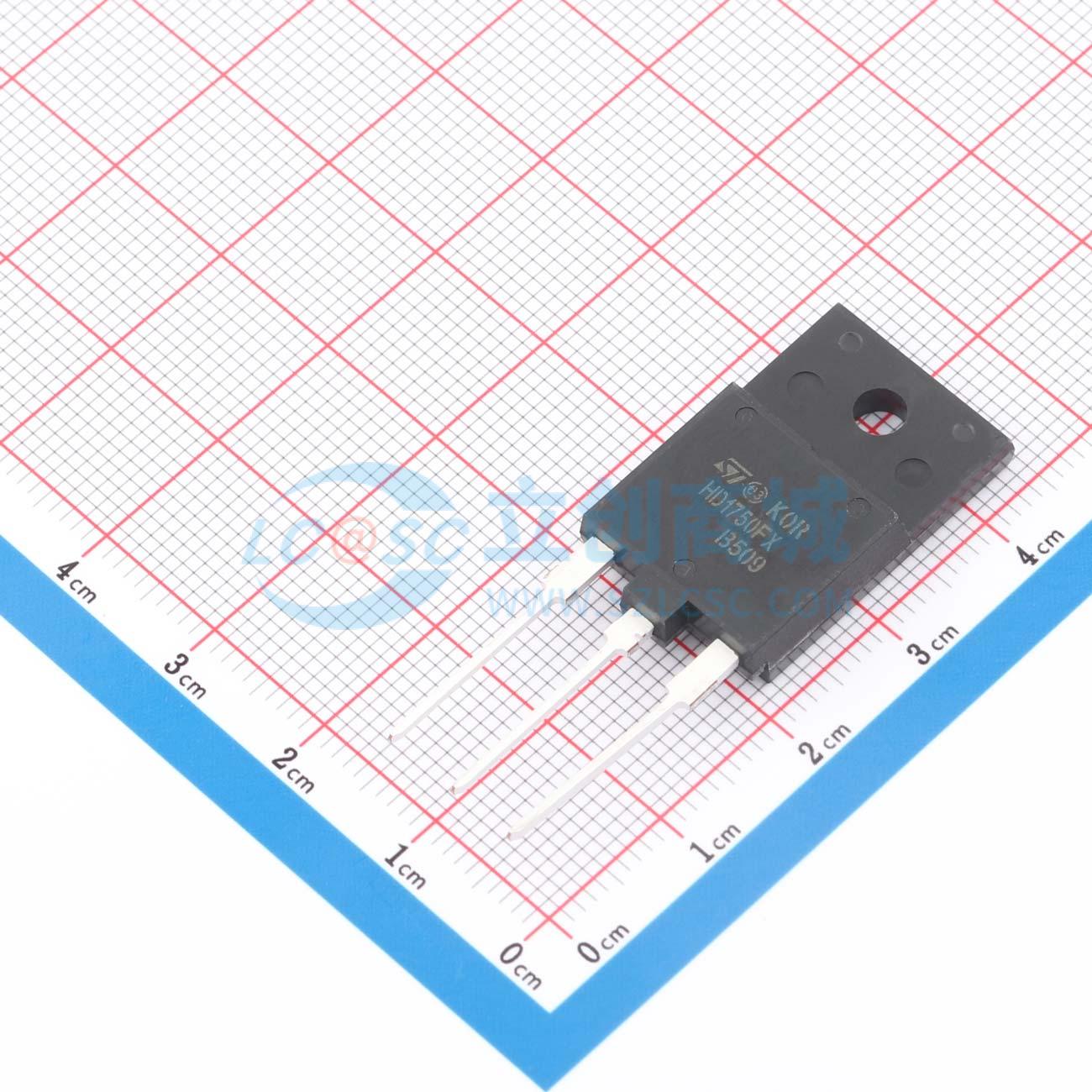

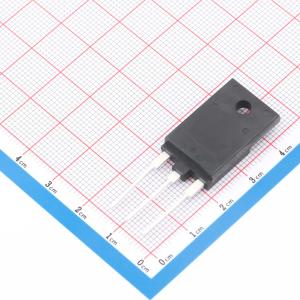

温馨提醒：图片仅供参考，商品以实物为准
HD1750FX
NPN 24A 800V 停产
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 最新高清超薄CRT显示器的高压NPN功率晶体管
- 品牌名称
- ST(意法半导体)
- 商品型号
- HD1750FX
- 商品编号
- C2971534
- 商品封装
- ISOWATT-218FX
- 包装方式
- 管装
- 商品毛重
- 2.314118克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | NPN | |
| 集电极电流(Ic) | 24A | |
| 集射极击穿电压(Vceo) | 800V | |
| 耗散功率(Pd) | 75W | |
| 直流电流增益(hFE) | 30 |
| 属性 | 参数值 | |
|---|---|---|
| 集电极截止电流(Icbo) | 2mA | |
| 集射极饱和电压(VCE(sat)) | 3V | |
| 工作温度 | -65℃~+150℃ | |
| 射基极击穿电压(Vebo) | 10V | |
| 数量 | 1个NPN |
商品概述
该器件采用平面技术中的扩散集电极，采用为适配高清CRT显示器而开发的“增强型高压结构”（EHVS1）制造。新的高清产品系列提高了硅效率，为水平偏转阶段带来了更新的性能。
商品特性
- 扩散集电极“增强代”EHVS1
- 更宽范围的驱动条件
- 对工作温度变化敏感度较低
- 全绝缘功率封装，符合UL标准
应用领域
- 数字电视、高清电视和高端显示器的水平偏转输出
