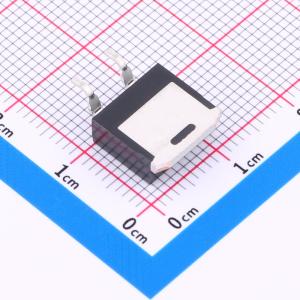

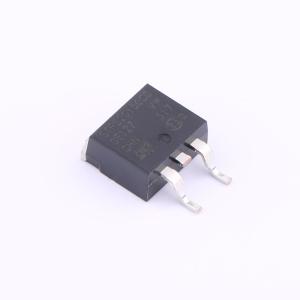

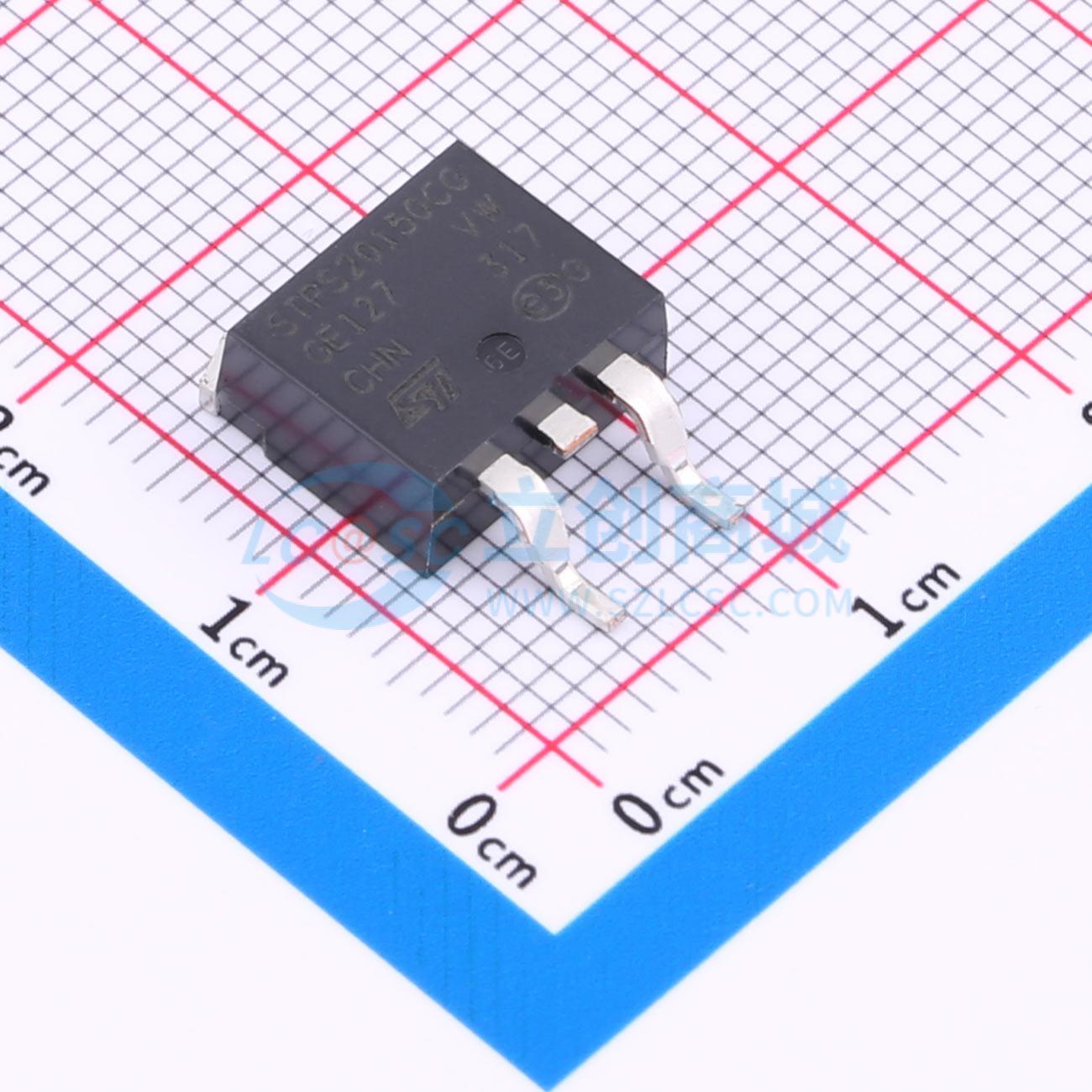

温馨提醒：图片仅供参考，商品以实物为准
STPS20150CG
电压:150V 电流:20A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 双中心抽头肖特基整流器，专为高频开关模式电源设计。
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS20150CG
- 商品编号
- C2971622
- 商品封装
- D2PAK
- 包装方式
- 编带
- 商品毛重
- 1.58克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1对共阴极 | |
| 正向压降(Vf) | 920mV@10A | |
| 直流反向耐压(Vr) | 150V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 20A | |
| 反向电流(Ir) | 5uA@150V | |
| 非重复峰值浪涌电流 (Ifsm) | 180A |
商品概述
STPS20150C是一款双中心抽头肖特基整流器，专为高频开关模式电源设计。
商品特性
- 可用封装：TO-220AB、TO-220FPAB、I2PAK、D²PAK
- 高结温能力
- 漏电流与正向压降之间的良好平衡
- 低漏电流
- 具备规定的雪崩能力
- TO-220FPAB封装为绝缘封装，绝缘电压为2000 V RMS正弦
- D²PAK封装可按需提供符合ECOPACK®2标准的组件
- 封装冷却方式为传导（C）
- 封装环氧树脂符合UL94 V0标准
- TO-220AB和TO-220FPAB封装推荐扭矩值为0.55 N·m，最大扭矩值为0.7 N·m
- 额定值：每二极管，25℃（除非另有说明）；二极管单独使用散热器时，避免热失控的条件为(dPtot/dTj) < (1/Rth(j-a))
- 热参数：当二极管1和2同时使用时，ΔTj(二极管1) = P(二极管1) × Rth(j-c)（每二极管） + P(二极管2) × Rth(c)
- 静态电气特性（每二极管）：脉冲测试tp=5 ms且δ<2%；脉冲测试tp=380 μs且δ<2%
- 传导损耗计算公式：P = 0.64 × IF(AV) + 0.011 × IF²（RMS）
应用领域
- 高频开关模式电源
