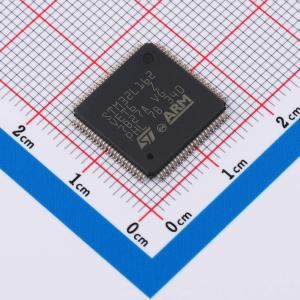

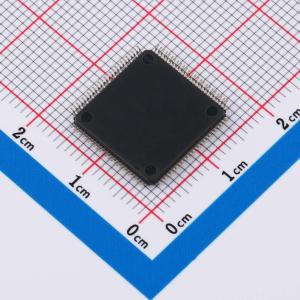

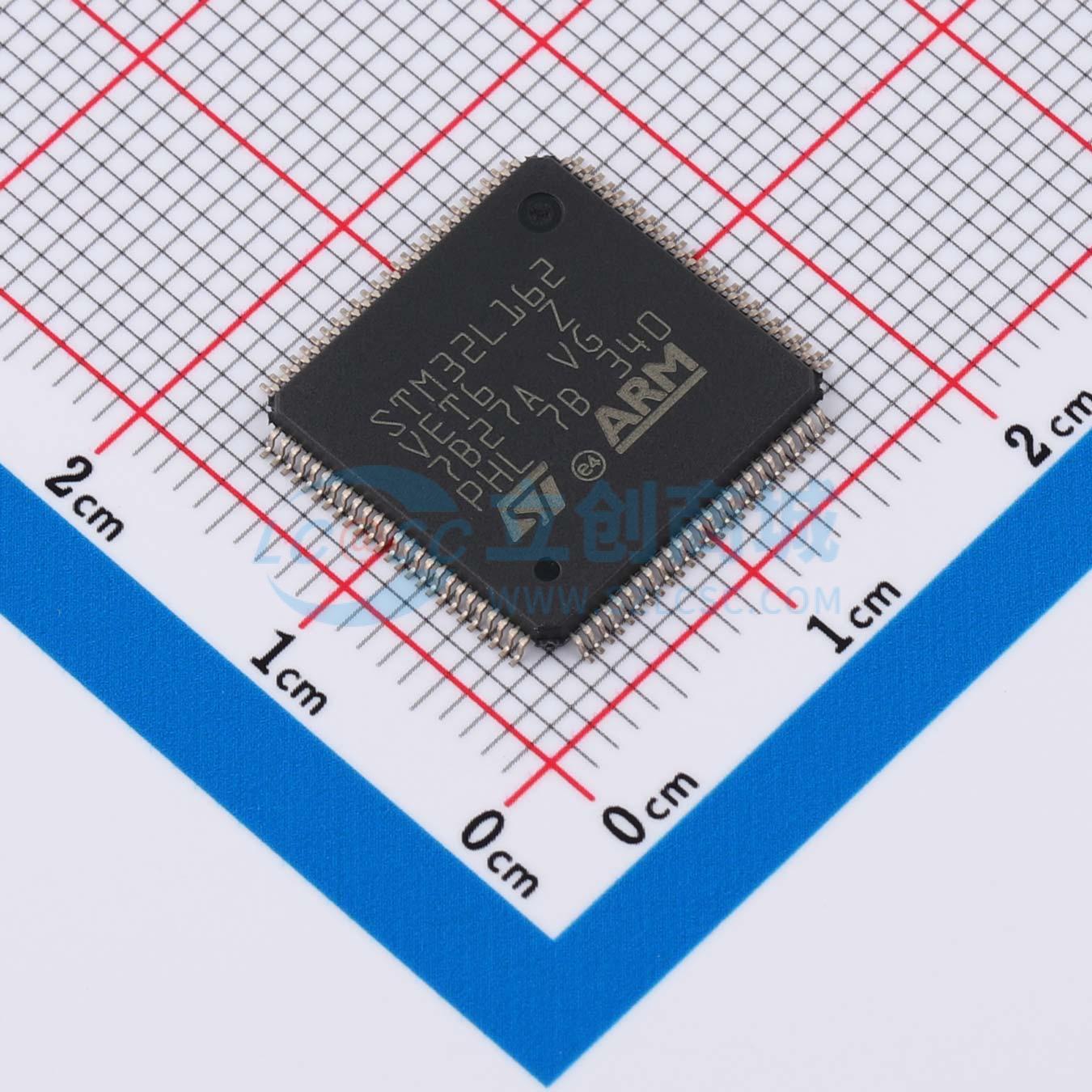

STM32L162VET6

超低功耗Arm Cortex-M3 MCU，具有512-KB Flash存储器、32 MHz CPU、LCD、USB、2x运算放大器和AES

描述
超低功耗Arm Cortex-M3 MCU，具有512-KB Flash存储器、32 MHz CPU、LCD、USB、2x运算放大器和AES
品牌名称ST(意法半导体)
商品型号
STM32L162VET6
商品编号
C2971651
商品封装
LQFP-100(14x14)
包装方式
托盘
商品毛重
1克(g)

商品参数

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	ARM-M3
	程序存储容量	512KB
	GPIO端口数量	83
	工作电压范围	1.8V~3.6V
	CPU最大主频	32MHz
	工作温度范围	-40℃~+85℃
	ADC(位数)	12bit
	DAC(位数)	12bit

	属性	参数值
	USB通用接口	有
	看门狗	有
	IrDA红外接口	有
	低电压检测	有
	LCD驱动	有
	DMA(直接存储器存取)	有
	内部振荡器	有
	应用领域	-

详细信息
文档

详细信息

特性

超低功耗微控制器特性概览

电源与温度范围

电源：工作电压1.65V 至 3.6V
温度范围：支持-40°C 至 105°C

待机与休眠模式

待机模式（3个唤醒引脚）：消耗290nA
待机模式 + 实时时钟：贡献560nA
停止模式（16个唤醒线路）：需要1.4μA
停止模式 + 实时时钟：需要11μA
低功耗运行模式：在低功耗休眠模式下低至4.6μA
运行模式：工作于195μA/MHz
超低 I/O 泄漏： 10nA

唤醒时间

唤醒时间： 8μs

加密功能

硬件加速器： AES 128位加密

处理单元

核心： ARM® Cortex®-M3 32位 CPU
性能： 1.25 DMIPS/MHz（Dhrystone 2.1）

存储器与保护

存储器： 512 K字节闪存，80 K字节 RAM，16 K字节真 EEPROM
保护： 复位和电源管理，低功耗、超安全 BOR（掉电复位）
阈值： 5个可选
电压检测： 可编程电压检测器（PVD）
时钟源： 1 至 24 MHz 晶体振荡器，32 kHz 实时时钟振荡器，内部振荡器（16 MHz，低功耗 37 kHz，多速 65 kHz 至 4.2 MHz）

通信与连接性

USB 和 USART 支持
多达 116 个快速 I/O（102 个 I/O 耐 5V）
内存银行： 用于 RWW 功能的 2 银行 256 K字节
LCD 驱动器： 最多 8x40 段
模拟外设： 2 个运算放大器，12 位 ADC，1 Msps 最多 40 通道，12 位 DAC，2 个超低功耗比较器

开发工具

预编程引导加载程序
支持 USB 和 USART
开发支持： 串行线调试，JTAG 和跟踪
