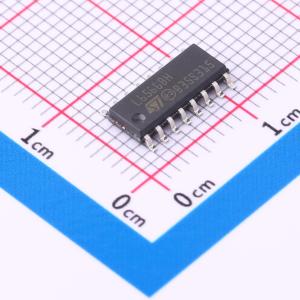

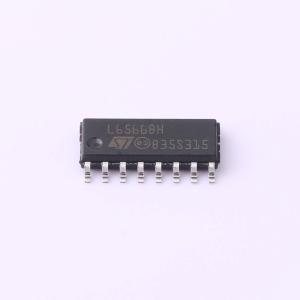

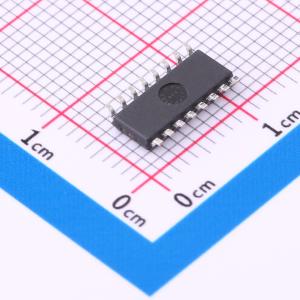

L6566BH
开关电源多模式控制器
- 描述
- L6566BH是一款功能极为多样的电流模式初级控制器IC，专为采用经整流的三相输入线路供电的高性能离线反激式转换器而设计。它还适用于必须符合EN61000 - 3 - 2或JEITA - MITI法规的单级、单开关、输入电流整形转换器（单级PFC）应用。该器件支持固定频率（FF）和准谐振（QR）两种工作模式，用户可根据应用需求任选其一
- 品牌名称
- ST(意法半导体)
- 商品型号
- L6566BH
- 商品编号
- C2971649
- 商品封装
- SO-16
- 包装方式
- 管装
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 8V~23V | |
| 开关频率 | 10kHz~300kHz | |
| 耗散功率(Pd) | 750mW | |
| 最大占空比 | 75% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 840V | |
| 拓扑结构 | 反激式 | |
| 特性 | 过热保护(OTP)；短路保护(SCP)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP)；软启动 | |
| 工作温度 | -40℃~+150℃@(Tj) | |
| 工作模式 | QR；PWM 调制 |
商品特性
- 可选多模式操作：固定频率或准谐振
- 板载840 V高压启动
- 先进的轻负载管理
- 低静态电流（<3 mA）
- 自适应欠压锁定
- 线路前馈以实现相对于主电压的恒定功率能力
- 脉冲逐脉冲过流保护，过载时关断（锁定或自动重启）
- 变压器饱和检测
- 可编程频率调制以减少电磁干扰
- 锁定或自动重启过压保护
- 棕色断电保护
- -600/+800 mA图腾柱栅极驱动器，在欠压锁定期间具有主动下拉功能
- SO16N封装
应用领域
- 工业SMPS
- SMPS运行在整流后的三相输入线路
