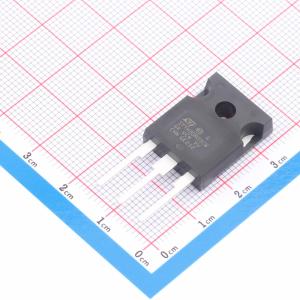

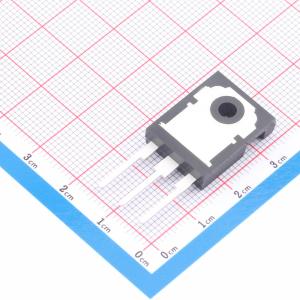

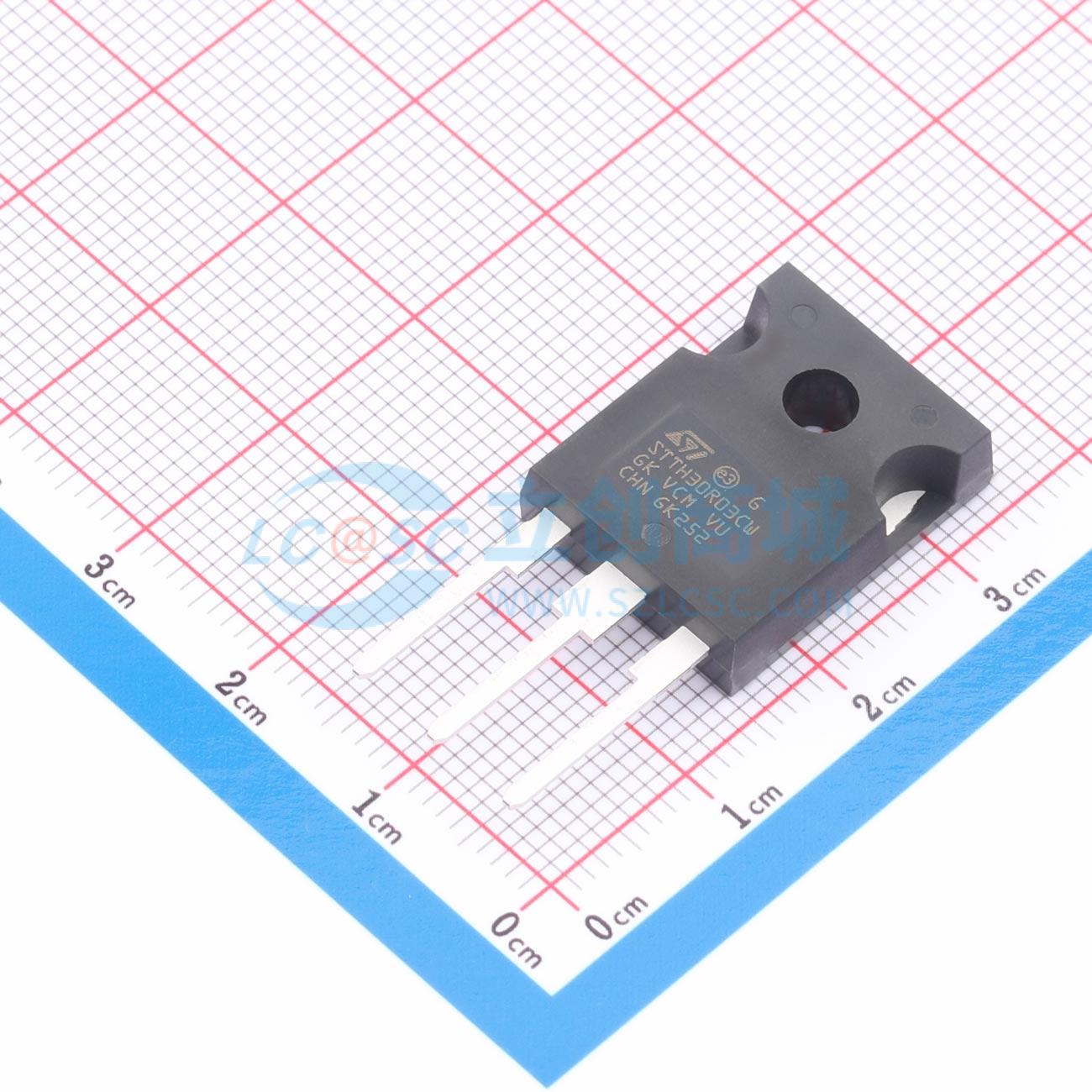

温馨提醒：图片仅供参考，商品以实物为准
STTH30R03CW
300V 15A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 300 V，30 A超高速二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH30R03CW
- 商品编号
- C2971466
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 7.595克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 正向压降(Vf) | 1.9V@15A | |
| 直流反向耐压(Vr) | 300V | |
| 整流电流 | 15A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 20uA | |
| 反向恢复时间(Trr) | 35ns | |
| 非重复峰值浪涌电流 (Ifsm) | 120A |
商品概述
TURBOSWITCH "R"是一款超高性能二极管。TURBOSWITCH系列二极管在高dIF/dt运行时可大幅降低相关MOSFET的损耗，适用于高频离线开关电源（SMPS）和DC/DC转换器。型号包括TO-247封装的STTH30R03CW和D²PAK封装的STTH30R03CG。D²PAK封装的扁平区域不小于2mm；TO-247封装的冷却方式为传导（C），推荐扭矩值为0.8 N.m，最大扭矩值为1 N.m，环氧树脂符合UL 94 V0标准。
商品特性
- 专为高频应用设计，超快恢复性能可与GaAs器件媲美
- 可减小缓冲器和散热器的尺寸
- 计算最大传导损耗的公式为：P = 1 × IF(AV) + 0.026 × IF²(RMS)
应用领域
- 高频离线开关电源（SMPS）
- DC/DC转换器
