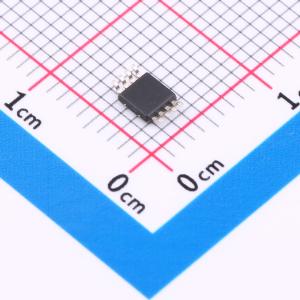

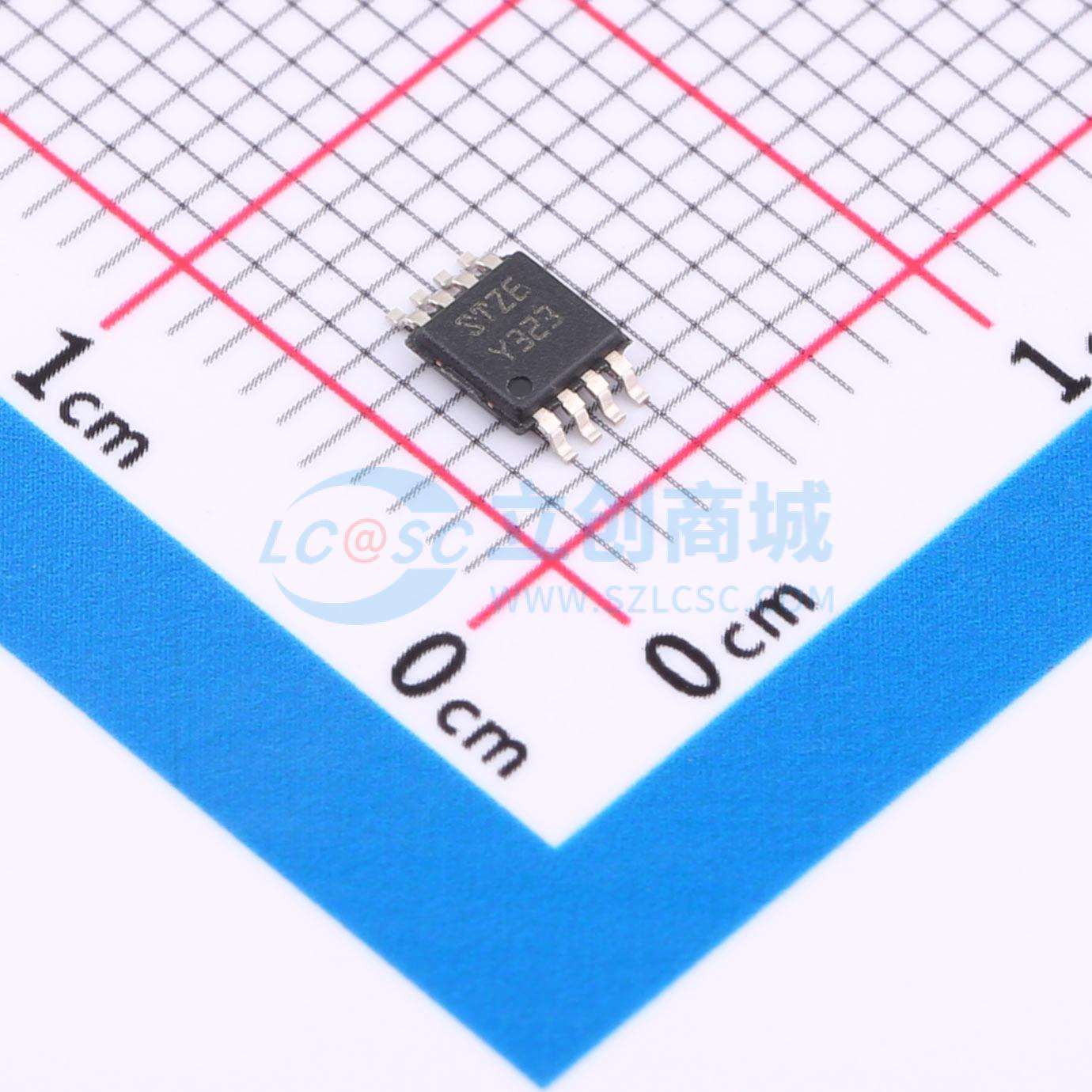

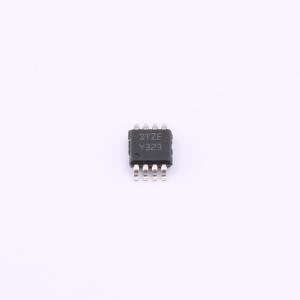

温馨提醒：图片仅供参考，商品以实物为准
STM6905TZEDS6F
五重超低压监控器带按钮复位
- 描述
- 五路超低压监控器，支持按钮复位
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM6905TZEDS6F
- 商品编号
- C2971455
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.52克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电压监控器 | |
| 输出类型 | 开漏 | |
| 工作电压 | 800mV~5.5V | |
| 复位有效电平 | 低电平有效 | |
| 阈值电压 | 3.078V |
| 属性 | 参数值 | |
|---|---|---|
| 受监控电压数 | 5 | |
| 手动复位 | 有 | |
| 看门狗定时器 | - | |
| 复位超时 | 210ms | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 静态电流(Iq) | 12uA |
商品概述
STM6905监控器是一款低电压/低电源电流的处理器监控器，旨在监控多达五个系统电源电压。该器件适用于诸如机顶盒（STB）、便携式电池供电系统、网络和通信系统等应用。 该器件支持按钮式手动复位输入（MR）。五个电源监控器中的两个（VCC和V2IN）具有固定（客户可选、工厂微调）阈值（VRST1和VRST2）。另外三个电压监控器输入（V3IN、V4IN和V5IN）使用外部可调阈值（600 mV内部参考）进行监控，以满足特定的电平要求。 如果五个被监控电压中的任何一个降至其工厂微调或可调阈值以下，或者如果MR被置为逻辑低电平，则复位输出RST被置位（驱动为低电平）。一旦置位，在所有被监控电源升至各自阈值以上且MR恢复为高电平后，RST将保持低电平至少一个延迟周期（tREC）。复位输出逻辑状态在VCC大于0.8 V时有效。 STM6905采用标准的8引脚MSOP（TSSOP）封装。
商品特性
- 五重电压监控
- 全温度范围内精确的±1.8%电压阈值，25°C时为±1%
- 主电源（VCC）监控器。固定（工厂编程）复位阈值：3.078 V至2.866 V
- 第二个固定（V2IN）监控器。固定（工厂编程）复位阈值：2.333 V至1.050 V
- 三个额外的可调电源监控器输入（外部可调）
- 600 mV内部参考
- RST输出（开漏）
- 保证VCC ≥ 0.8 V时输出有效
- 上电时复位延迟时间（TREC）：典型值210 ms
- 手动复位输入（MR）
- 典型电源电流12 μA
- 电源电压0.8 V至5.5 V
- 符合RoHS标准（绿色封装）
- 8引脚MSOP/TSSOP
- 工作温度：-40 °C至85 °C（工业级）
应用领域
- 机顶盒
- 多电压系统
- 有线/卫星应用
- 计算机系统
- 数据存储设备
