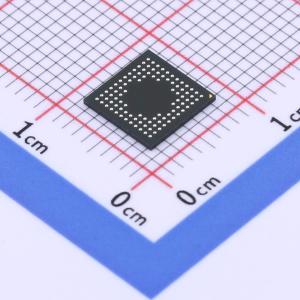

STM32F401VCH6商品缩略图

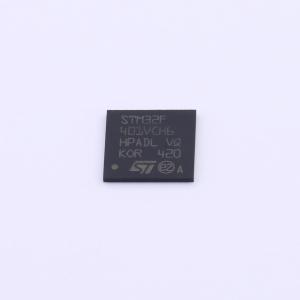

STM32F401VCH6商品缩略图
STM32F401VCH6商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

  • 收藏
    收藏
  • 对比
    对比

STM32F401VCH6

环保标识
  • 带DSP和FPU的高性能基本型系列ARM Cortex-M4 MCU,具有256 KB Flash、84 MHz CPU和ART加速器

  • SMT扩展库
  • 嘉立创SMT补贴
  • 描述

    带DSP和FPU的高性能基本型系列ARM Cortex-M4 MCU,具有256 KB Flash、84 MHz CPU和ART加速器

  • 品牌名称ST(意法半导体)
  • 商品型号

    STM32F401VCH6
  • 商品编号

    C2971398
  • 商品封装

    UFBGA-100
  • 包装方式

    托盘

  • 商品毛重

    7.8克(g)

  • 商品参数

属性参数值
商品目录单片机(MCU/MPU/SOC)
CPU内核ARM-M4
CPU最大主频84MHz
程序存储容量256KB
属性参数值
GPIO端口数量81
ADC(位数)12bit
工作电压范围1.7V~3.6V
应用领域-
详细信息
  • 特性

动态效率线与BAM(批量获取模式)特性

概览:

动态效率线结合了批量获取模式(BAM),适用于从-40°C到85/105/125°C的广泛温度范围和1.7V至3.6V的电压水平。该系统采用Arm® 32位Cortex®-M4 CPU,带有FPU,以及可适应实时加速器(ART加速器™),允许从闪存高效执行,最大频率可达84 MHz。

CPU规格:

  • CPU类型:Arm® 32位Cortex®-M4带FPU
  • 执行速度:高达84 MHz
  • 性能指标
    • Dhrystone 2.1下为105 DMIPS/1.25 DMIPS/MHz
    • 支持DSP指令以增强处理能力

内存配置:

  • 闪存内存:最高256 Kbytes
  • OTP内存:512字节
  • SRAM:最高64 Kbytes
  • 内存保护单元:确保数据安全处理和完整性

功耗管理:

  • 电源范围:1.7V至3.6V用于应用供电和I/Os
  • 时钟、复位和电源管理:集成功能以实现稳定运行
  • 功耗
    • 运行:每MHz外围设备关闭时128 μA
    • 停止(Flash在停止模式):25°C时典型值42 μA,最大值65 μA @25°C
  • 停止(Flash在深度功率下降模式):25°C时典型值10 μA,最大值28 μA @25°C
  • 待机:25°C时无RTC@1.7 V时2.4 μA,85°C@1.7 V时12 μA
  • VBAT供电RTC:25°C时1 μA

通信能力:

  • 串行接口:1×12位,2.4 MSPS ADC,16通道
  • 通用DMA:支持16流DMA控制器,具有FIFO和突发支持
  • 定时器:最多11个定时器,包括16位、32位和看门狗定时器
  • 调试:串行线调试(SWD)& JTAG接口
  • 嵌入式跟踪宏单元™:高级调试和性能监控
  • I/O端口:最高81个I/O端口,具有中断能力,所有均为5 V耐受
  • 快速I/O:42 MHz下最高78个
  • 通信接口:最高81个I/O端口支持各种协议如I²C、USART、SPI和SDIO
  • 高级连接性:内置PHY的USB 2.0全速设备/主机/OTG控制器

安全特性:

  • CRC计算单元:用于数据完整性检查
  • 唯一ID:96位唯一标识符用于安全识别
  • RTC:提供子秒精度和硬件日历功能

封装:

  • ECOPACK2:环保封装选项

此系统优化了能源效率和广泛的运行条件下的稳健性能,适合需要高可靠性和灵活性的应用。

产品规格
ST(意法半导体)_DS9716 Arm® Cortex®-M4 32位MCU+FPU,105 DMIPS,256KB闪存/64KB内存,11个定时器,1个ADC,11个通信接口 11.0(英文) 查看详情

应用手册
ST(意法半导体)_AN3126 使用 STM32 微控制器系列中的 DAC生成音频和波形 4.0(中文) 查看详情 ST(意法半导体)_AN3154 STM32™ 自举程序中使用的 CAN 协议 3.1(中文) 查看详情 ST(意法半导体)_AN1709 ST微控制器EMC设计指南 1.0(中文) 查看详情 ST(意法半导体)_AN5612 STM32 微控制器和微处理器的ESD防护 1.0(英文) 查看详情 ST(意法半导体)_AN5543增强的SPI通信处理方法在STM32设备上的应用2.0(英文) 查看详情 ST(意法半导体)_AN4566 扩展STM32微控制器的DAC性能 4.0(英文) 查看详情 ST(意法半导体)_AN4776通用定时器烹饪指南适用于STM32微控制器3.0(英文) 查看详情 ST(意法半导体)_AN4488 STM32F4xxxx MCU 硬件开发入门 1.0(中文) 查看详情 ST(意法半导体)_STM32应用中的软错误处理AN4750(英文) 查看详情 ST(意法半导体)_AN4803 在STM32 MCU和MPU上使用IBIS进行高速SI仿真以及使用HyperLynx®SI进行板级仿真 1.0(中文) 查看详情 ST(意法半导体)_AN2834 如何在STM32微控制器中获得最佳ADC精度 1.0(中文) 查看详情 ST(意法半导体)_AN4229 如何使用STM32微控制器实现语音编码器解决方案 1.2(英文) 查看详情 ST(意法半导体)_AN4221 STM32 自举程序中使用的 I2C 协议 1.0(中文) 查看详情 ST(意法半导体)_AN5027 使用STM32 32位Arm® Cortex®MCU连接PDM数字麦克风 2.0(中文) 查看详情 ST(意法半导体)_AN5156 STM32 微控制器安全简介 1.0(中文) 查看详情 ST(意法半导体)_AN4838 管理 STM32 MCU 中的内存保护单元 1.0(中文) 查看详情 ST(意法半导体)_AN3070 管理驱动器使能信号以使用STM32™的 USART 进行 RS-485 和 IO-Link 通信 1.5(中文) 查看详情 ST(意法半导体)_AN4616 从 STM32F401/411 系列移植到 STM32L4 系列微控制器 1.0(中文) 查看详情 ST(意法半导体)_AN4904迁移微控制器应用从STM32F1系列到STM32F4接入线2.0(英文) 查看详情 ST(意法半导体)_AN2867振荡器设计指南适用于STM8AF/AL/S,STM32微控制器和微处理器16.0(英文) 查看详情 ST(意法半导体)_AN4646 STM32F401 和 STM32F411 系列上的外设内部互联 1.0(中文) 查看详情 ST(意法半导体)_AN5073 使用STM32F4/F7/H7系列接收S/PDIF音频流(英文) 查看详情 ST(意法半导体)_AN4286 SPI 自举程序中使用的I2C 协议 1.0(中文) 查看详情 ST(意法半导体)_AN4850 STM32 微控制器的频移键控时钟生成原理、特性与实现 1.0(英文) 查看详情 ST(意法半导体)_AN4908 STM32 USART自动波特率检测 1.0(中文) 查看详情 ST(意法半导体)_AN4013 STM32F1xx、STM32F2xx、STM32F4xx、STM32L1xx、STM32F30/31/37/38x 定时器概览 9.0(中文) 查看详情 ST(意法半导体)_AN4899 执行硬件设置以及实现低功耗的STM32 GPIO配置 1.0(中文) 查看详情 ST(意法半导体)_AN4989 STM32 微控制器调试工具箱 3.0(英文) 查看详情 ST(意法半导体)_AN4230 使用 NIST 统计测试套件验证STM32 微控制器随机数生成 1.1(中文) 查看详情 ST(意法半导体)_AN2606 STM32单片机系统内存启动方式 3.0(中文) 查看详情 ST(意法半导体)_AN2945 STM8S 和 STM32™ MCU:一致的 8/32 位产品线实现轻松移植 1.5(中文) 查看详情 ST(意法半导体)_AN2639 无铅 ECOPACK 微控制器的焊接建议和封装信息 2.0(中文) 查看详情 ST(意法半导体)_AN5036 STM32应用的热管理指南 3.0(英文) 查看详情 ST(意法半导体)_AN3155 STM32™ 自举程序中使用的 USART 协议 15.0(中文) 查看详情 ST(意法半导体)_AN3156 STM32 自举程序中使用的 USB DFU 协议 1.0(中文) 查看详情 ST(意法半导体)_AN5225 USB Type-C功率递送使用STM32微控制器和微处理器6.0(英文) 查看详情 ST(意法半导体)_AN4879 USB硬件和PCB指南,使用STM32微控制器5.0(英文) 查看详情 ST(意法半导体)_AN4277 使用STM32F30x/31x PWM 刹车特性进行电机控制和数字电源转换功率因数校正 1.0(中文) 查看详情 ST(意法半导体)_AN4995 使用肌電圖技術檢測肌肉活動(英文) 查看详情 ST(意法半导体)_AN4031 使用 STM32F2 和 STM32F4 DMA 控制器 3.0(中文) 查看详情 ST(意法半导体)_AN4655 在 STM32 应用中虚拟增加串行通信外设数目 1.1(中文) 查看详情

技术文档
ST(意法半导体)_TN1163描述了微控制器用WLCSP及其使用建议的4.0版本(英文) 查看详情 ST(意法半导体)_TN0516 STM32F0x/F100xx/F103xx和STM32F2xx/F30x/F4xx微控制器概述,PMSM单/双FOC SDK V4.0 第4.2部分(英文) 查看详情 ST(意法半导体)_TN1204 胶带和卷带运输媒体,用于BGA封装的STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1205 胶带和卷轴运输媒体,用于FPN封装的STM8和STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1206 胶带和卷带运输媒体,用于QFP封装的STM8和STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1207磁带和卷带运输媒体,用于SO封装的STM8和STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1208 胶带来带式运输介质,用于TSSOP和SSOP封装的STM8和STM32微控制器 1.0(英文) 查看详情

编程手册
ST(意法半导体)_PM0214 STM32 Cortex®-M4 微控制器和多处理器编程手册 10.0(英文) 查看详情

勘误手册
ST(意法半导体)_ES0222 STM32F401xB和STM32F401xC设备限制 5.0(英文) 查看详情

梯度价格

嘉立创贴片惊喜价格立即查看

梯度
售价
折合1托盘
1+¥67.25
10+¥59
30+¥53.96
100+¥49.75¥20696
