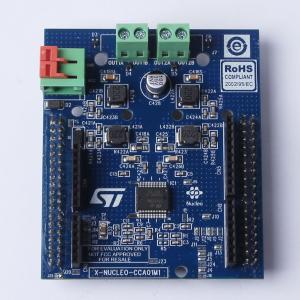

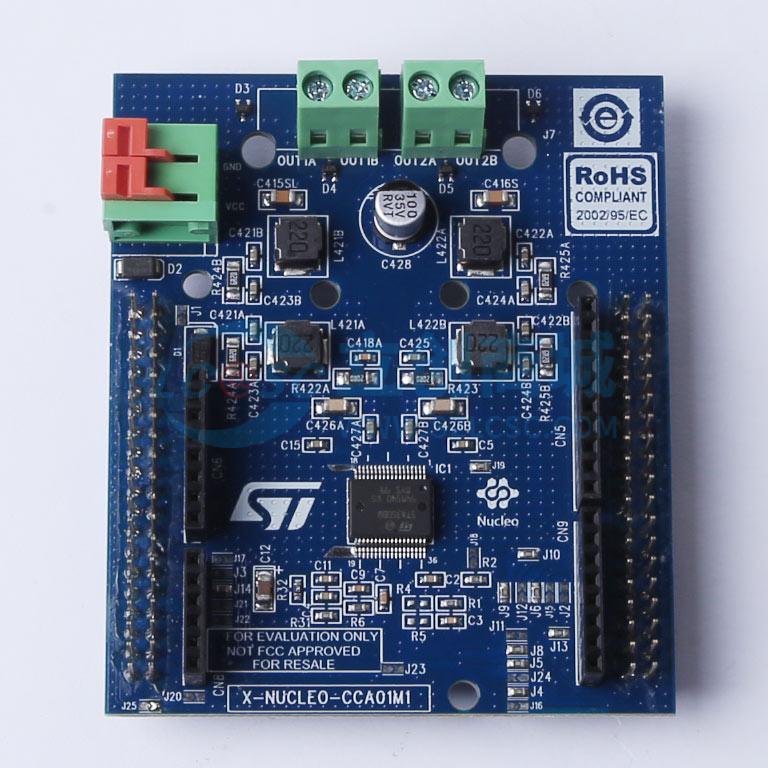

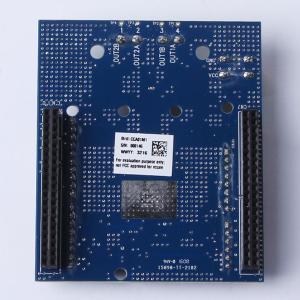

X-NUCLEO-CCA01M1

基于STA350BW的STM32 Nucleo声音终端扩展板

描述: 是一个基于STA350BW的2.1声道高效数字音频输出系统的扩展板。它可以插在STM32 Nucleo板上,与ST Morpho连接器布局兼容。它能够将数字音频流输出到直接连接到板上的扬声器对,并允许评估意法半导体STA350BW数字音频输出组件。最多可以将两个扩展板插在同一个STM32 Nucleo主机上,以构建一个四声道数字音频输出系统。STM32 MCU和STA350BW设备之间的通信通过I2C总线接口进行设置和控制,并通过I2S总线进行数字音频传输。板上有一个专用连接器,用于为输出级提供电源。
品牌名称: ST(意法半导体)
商品型号: X-NUCLEO-CCA01M1
商品编号: C2971383
包装方式: 袋装
商品毛重: 69克(g)

商品参数

参数完善中

商品概述

X-NUCLEO-CCA01M1是基于STA350BW Sound Terminal®2.1通道高效数字音频输出系统的扩展板。它可插在STM32 Nucleo板顶部，兼容ST morpho连接器布局。该板能将数字音频流输出到直接连接到板上的扬声器对，并允许评估STMicroelectronics STA350BW数字音频输出组件。最多两个X-NUCLEO-CCA01M1扩展板可插在同一个STM32 Nucleo主机上，以构建四通道数字音频输出系统。STM32 MCU与STA350BW设备之间的通信通过I²C总线接口进行设置和控制，通过I²S总线进行数字音频传输。板上设有专用连接器，用于为输出级提供电源。

商品特性

2通道三元PWM，2×50W@25V 6Ω
FFX™ 100dB信噪比和动态范围
I²C控制，带可选设备地址
数字增益+48dB~-80dB，步长0.125dB
两个独立DRC，可配置为双频段防削波（B2DRC）或独立限幅器/压缩器
I²S输入接口
3个系数库用于EQ预设存储，可通过I²C接口快速召回
每通道最多8个用户可编程双二阶滤波器
兼容STM32Cube固件的免费综合开发固件库和示例
兼容STM32 Nucleo板
配备ST morpho连接器（上下方向）
配备Arduino UNO R3连接器（向上），允许多板连接
RoHS合规

应用领域

数字音频输出系统构建
STMicroelectronics STA350BW数字音频输出组件评估
多通道数字音频输出系统开发（如四通道系统）
与STM32 Nucleo板、Arduino UNO R3连接器兼容的音频设备开发
