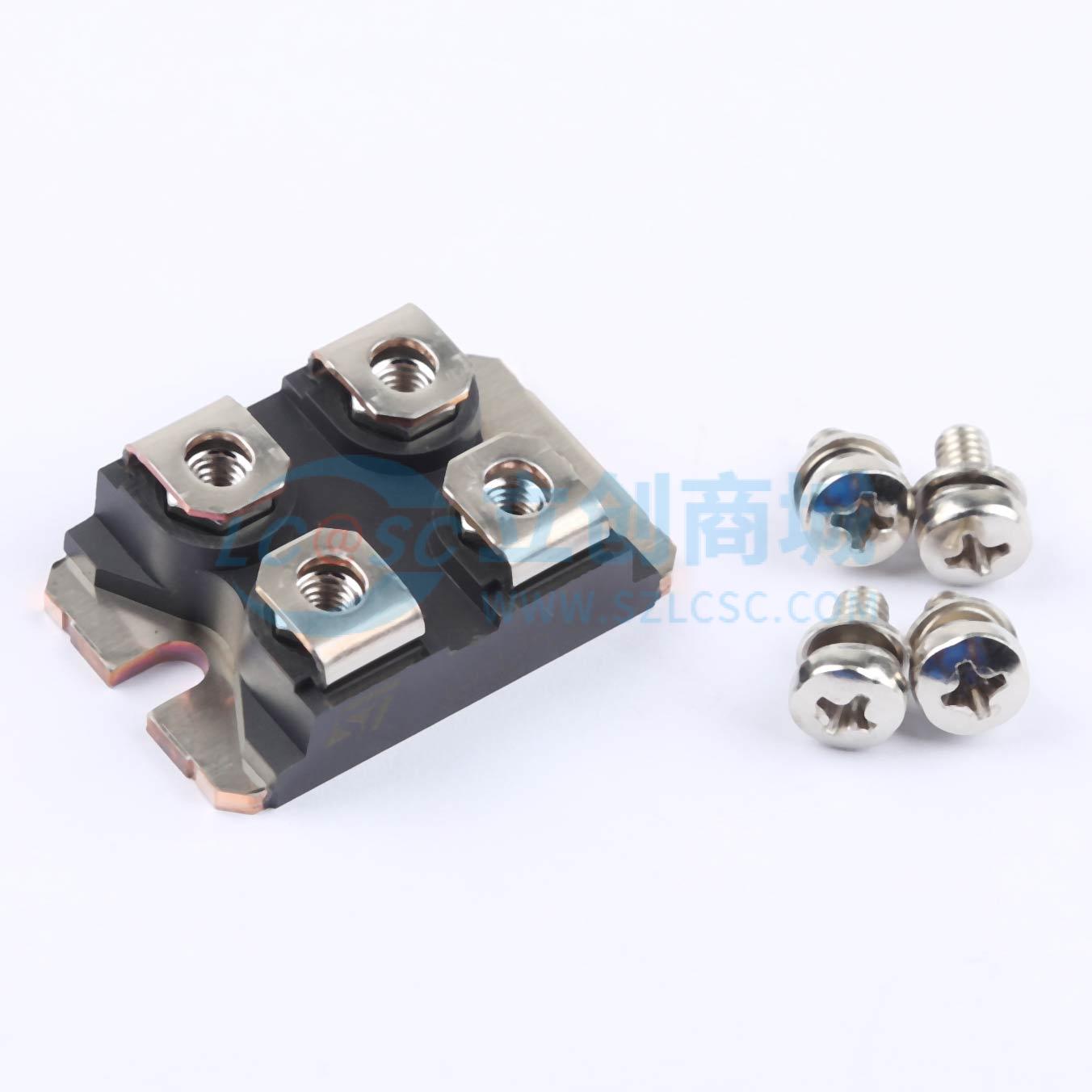

STTH12012TV1
耐压:1200V 电流:60A 反向恢复时间：50ns
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 超快恢复 - 1200 V二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH12012TV1
- 商品编号
- C2971371
- 商品封装
- ISOTOP
- 包装方式
- 管装
- 商品毛重
- 40克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 2个独立式 | |
| 正向压降(Vf) | 2.25V@60A | |
| 直流反向耐压(Vr) | 1.2kV | |
| 整流电流 | 60A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 30uA | |
| 反向恢复时间(Trr) | 50ns | |
| 工作结温范围 | - | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | 420A |
商品概述
该二极管的高品质设计使其具有低泄漏电流、可重复的特性和内在的坚固性，非常适合需要长期可靠性的重型应用。低泄漏电流的改进性能及由此带来的热失控保护带是该器件的竞争优势。型号包括STTH12012TV、STTH12012TV2、ISOTOP。
商品特性
- 超快软恢复
- 极低的导通和开关损耗
- 高频和/或高脉冲电流工作
- 高反向电压能力
- 高结温
- 绝缘封装：电气绝缘=2500 VRMS，电容=45 pF
- 二极管同时使用时温度变化公式：ΔTj(diode1) = P(diode1) × Rth(j-c)（每个二极管） + P(diode2) × Rth(c)
- 导通损耗计算公式：P =1.50 × IF(AV) +0.0075×IF²(RMS)
应用领域
- 工业电源
- 电机控制
- 需要整流和续流的关键任务系统
- 缓冲器、自举和消磁等辅助功能
