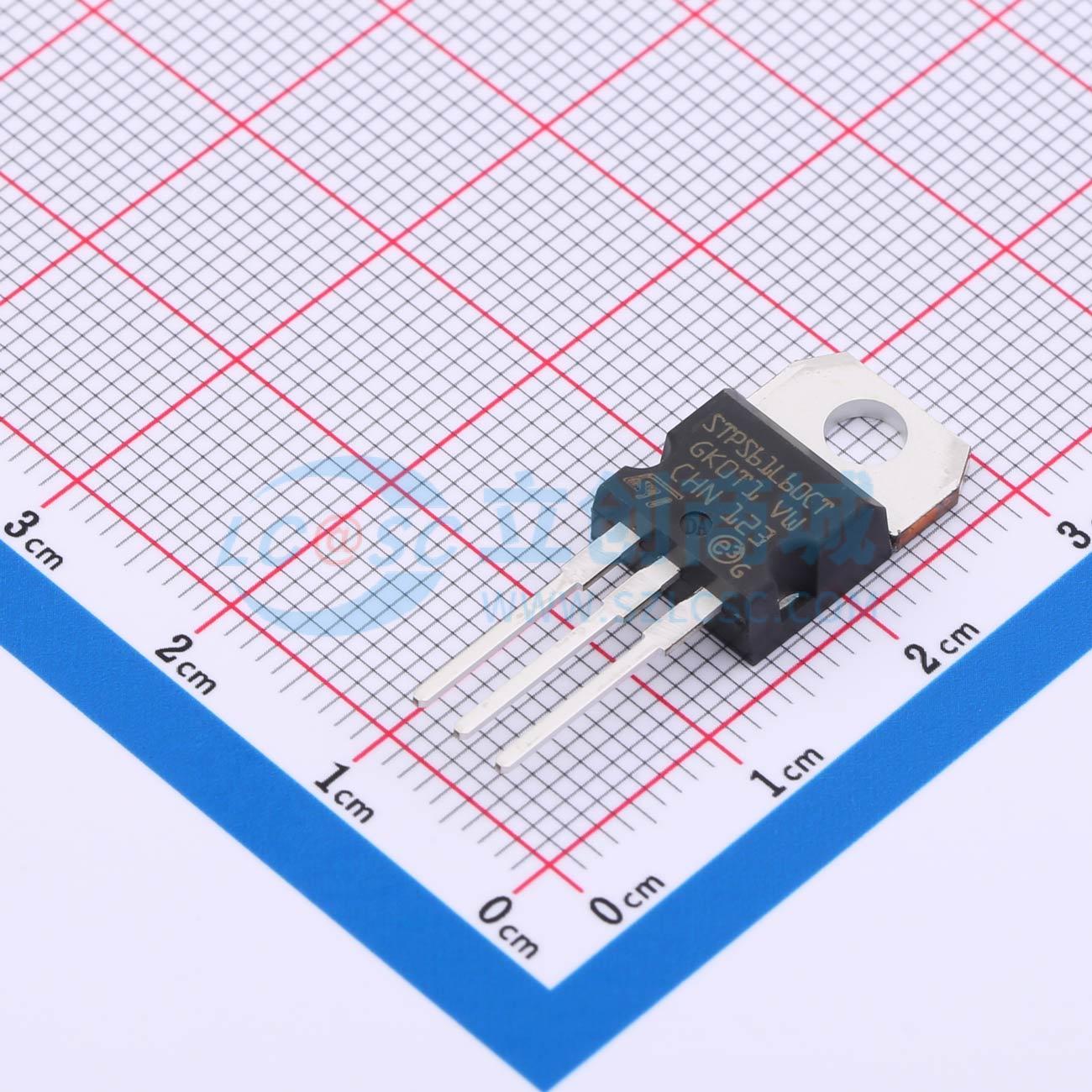

温馨提醒：图片仅供参考，商品以实物为准
STPS61L60CT
电压:60V 电流:30A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 60 V、60 A双路低压降功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS61L60CT
- 商品编号
- C2971369
- 商品封装
- TO-220-3
- 包装方式
- 管装
- 商品毛重
- 6.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1对共阴极 | |
| 正向压降(Vf) | 660mV@30A |
| 属性 | 参数值 | |
|---|---|---|
| 直流反向耐压(Vr) | 60V | |
| 整流电流 | 30A | |
| 反向电流(Ir) | 800uA@60V |
商品概述
这款双中心抽头肖特基整流器适用于高频开关模式电源。采用TO-247和TO-220AB封装，为桌面SMPS设计人员提供低正向压降器件和低漏电流，旨在使应用符合环保标准或满足80+要求。环氧树脂符合UL94 V0标准。冷却方式为传导。扭矩值：TO-247 - 推荐0.55 N·m，最大1.0 N·m；TO-220AB - 0.4至0.6 N·m。二极管在自身散热片上避免热失控的条件为dPt tot / dTj <1/Rth(j-a)。当同时使用二极管1和二极管2时：ΔTj（二极管1）= P（二极管1）× Rth(j-c)（每个二极管）+ P（二极管2）× Rth(c)。评估传导损耗可使用公式：P=0.44×IF(AV)+0.006×IF²(RMS)。脉冲测试参数：tp=5 ms，δ<2%；tp=380 μs，δ<2%。
商品特性
- 高电流能力
- 雪崩额定
- 低正向压降电流
- 高频工作
- 低正向压降
- 低漏电流
应用领域
- 高频开关模式电源
- 桌面SMPS
