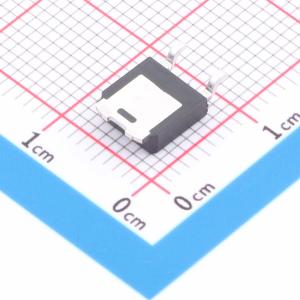

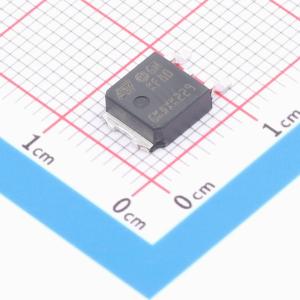

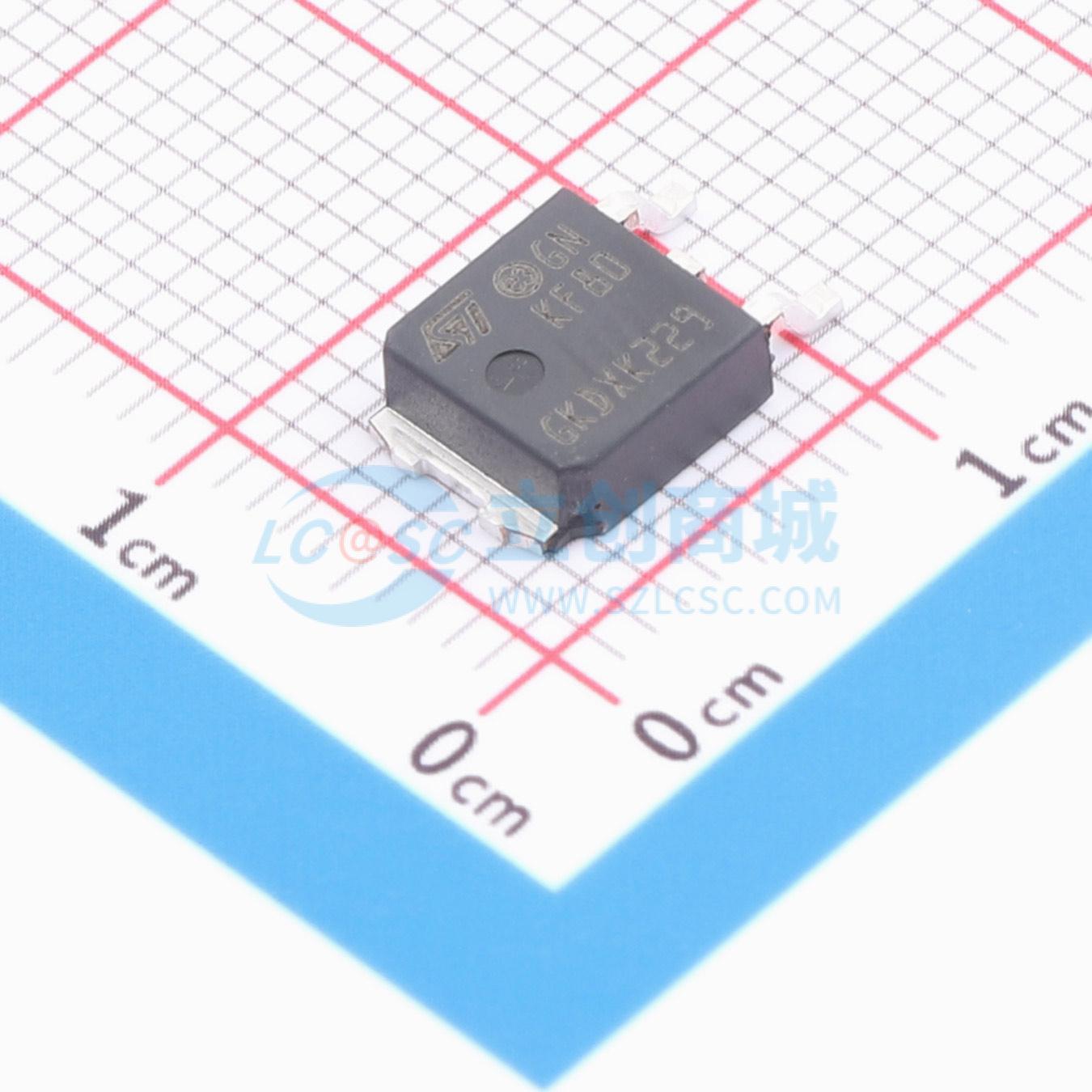

温馨提醒：图片仅供参考，商品以实物为准
KF80BDT-TR
8V 1A 20V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该产品为非常低压差稳压器，有SO-8和DPAK封装，输出电压范围广。非常低的压差电压（0.4 V）和极低的静态电流使其特别适用于低噪声、低功耗应用，尤其是电池供电系统。具备关断逻辑控制功能（5引脚，TTL兼容），这意味着当该器件用作局部稳压器时，可以使部分电路板进入待机状态，降低总功耗。仅需一个2.2 μF的电容来保证稳定性，节省空间和成本。
- 品牌名称
- ST(意法半导体)
- 商品型号
- KF80BDT-TR
- 商品编号
- C2971335
- 商品封装
- DPAK
- 包装方式
- 编带
- 商品毛重
- 0.616667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 20V | |
| 输出电压 | 8V | |
| 输出电流 | 1A | |
| 电源纹波抑制比(PSRR) | 72dB@(120Hz) | |
| 压差 | 700mV@(500mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 700uA | |
| 噪声 | 50uV | |
| 功能特性 | 过流保护；使能控制；短路保护；热关断 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
KF系列是极低压降稳压器，提供SO-8和DPAK封装，输出电压范围广泛。极低的压降电压和静态电流使其特别适用于低噪声、低功耗应用，尤其是电池供电系统。该器件有关断逻辑控制功能（引脚5，TTL兼容），作为局部稳压器使用时，可使部分电路板进入待机状态，降低总功耗。仅需2.2μF电容即可实现稳定，节省空间和成本。
商品特性
- 极低的压降电压（0.4V）
- 极低的静态电流（关断模式典型值50μA，开启模式典型值500μA）
- 输出电流高达500mA
- 逻辑控制电子关断
- 输出电压可选2.5V、3.3V、5V、8V
- 内部电流和热限制
- 仅需2.2μF电容实现稳定
- 25℃时精度为±2%
- 电源抑制比典型值70dB
- 温度范围：-40℃至125℃
应用领域
- 低噪声、低功耗应用
- 电池供电系统
- 局部稳压器（可使部分电路板进入待机状态以降低功耗）
