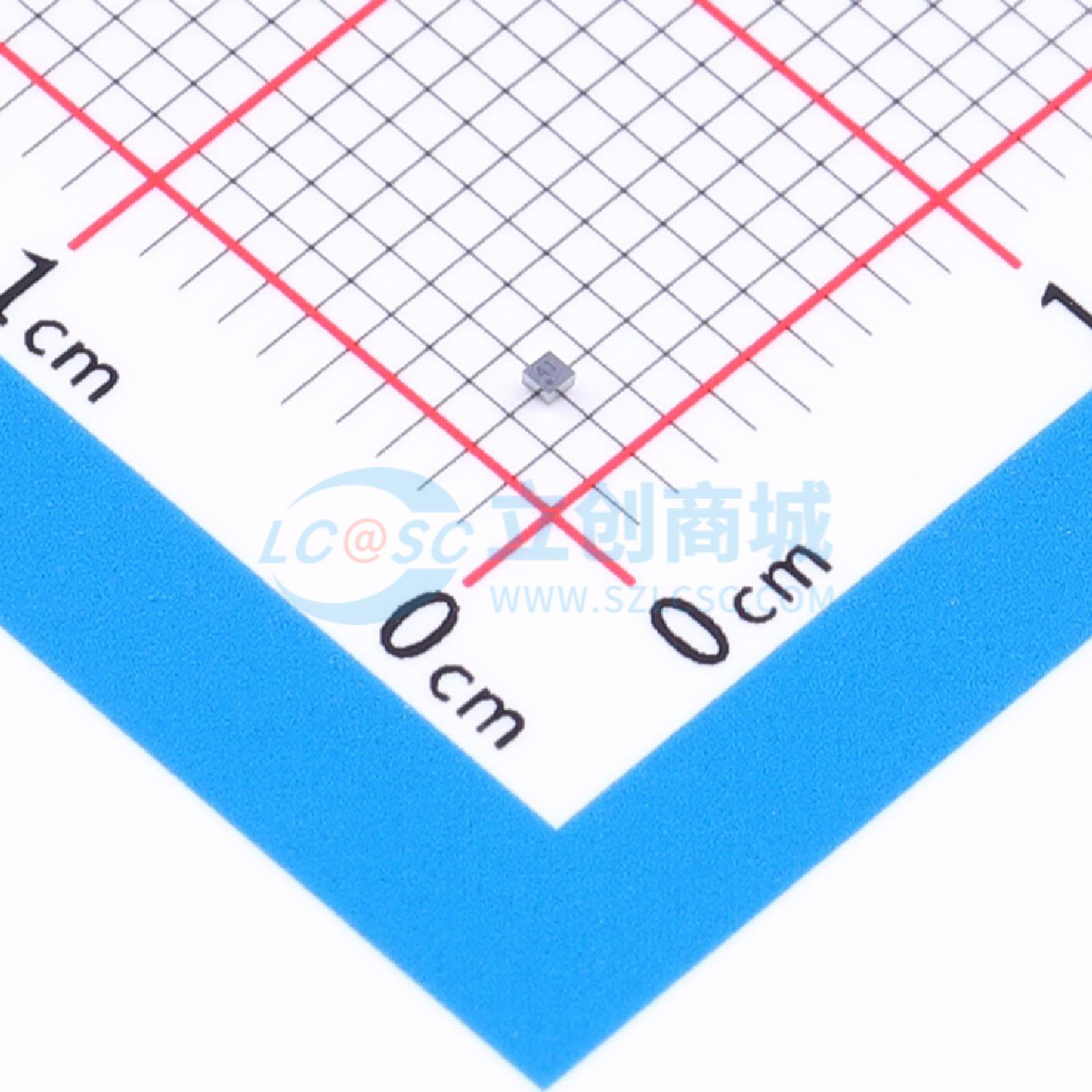

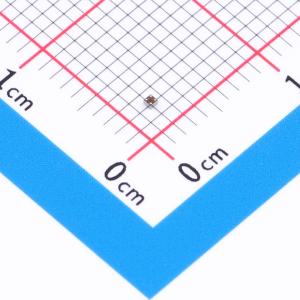

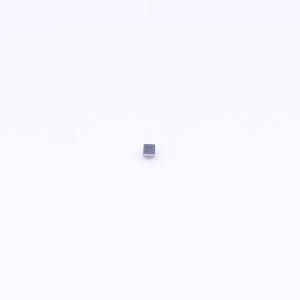

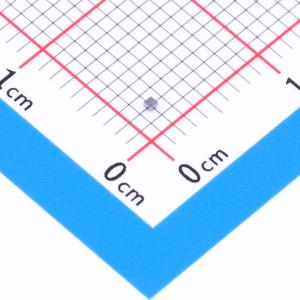

温馨提醒：图片仅供参考，商品以实物为准
LD39130SJ41R
300 mA极低静态电流线性稳压器IC，具有自动绿色模式
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LD39130S是一款高精度稳压器，可在1.4 V至5.5 Vᵢ的输入电压范围内提供最大300 mA的电流，典型压差为300 mV。它有DFN6 1.2×1.3 mm封装和超小型CSP 4凸点封装可选，可最大程度节省空间。
- 品牌名称
- ST(意法半导体)
- 商品型号
- LD39130SJ41R
- 商品编号
- C2971334
- 商品封装
- UFBGA-4
- 包装方式
- 编带
- 商品毛重
- 0.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 5.5V | |
| 输出电压 | 4.1V | |
| 输出电流 | 300mA | |
| 电源纹波抑制比(PSRR) | 70dB@(1kHz) | |
| 压差 | 300mV@(300mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 45uA | |
| 噪声 | 100uVrms | |
| 特性 | 过热保护；软启动；过流保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
LD39130S是一款高精度电压调节器，可在1.4 V至5.5 V的输入电压范围内提供最大300 mA的电流，典型压差为300 mV。 它有DFN6 1.2×1.3 mm封装和超小型CSP 4凸点封装可供选择，能最大程度节省空间。 该器件通过输出端的陶瓷电容实现稳定。超低的压差、低静态电流和低噪声特性使其适用于低功耗电池供电应用。它集成了内部逻辑电路，当所需输出电流非常低时，调节器可进入超低功耗模式（绿色模式）。当负载电流增加时，恢复具有快速瞬态响应的正常工作模式。 使能逻辑控制功能可将LD39130S置于关断模式，使总电流消耗低于0.1 μA。该器件还具备电流折返和热保护功能。
商品特性
- 输入电压范围：1.4至5.5 V
- 超低压差（300 mA负载时典型值为300 mV）
- 自动绿色模式
- 极低的静态电流（绿色模式下为1 μA，正常模式下为45 μA，关断模式下典型值为0.1 μA）
- 输出电压容差：25 °C时为±1.0%
- 保证输出电流为300 mA
- 可根据要求提供宽范围的输出电压：从0.8 V可调，以100 mV为步长固定至4.0 V
- 逻辑控制电子关断
- 内部软启动
- 与陶瓷电容C₀₋ₜₒₚ = 330 nF兼容
- 内部电流折返和热保护
- 提供DFN6 1.2×1.3 mm和倒装芯片4凸点0.69×0.69 mm、间距0.4封装
- 工作温度范围：-40 °C至125 °C
- 根据输出电压，提供5000个或10000个散装包装
应用领域
- 手机
- 数码相机（DSC）
- 无绳电话及类似电池供电系统
- 便携式媒体播放器
