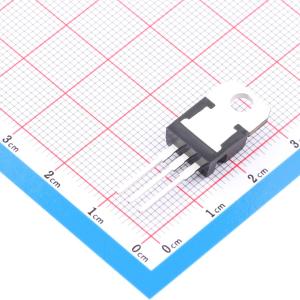

温馨提醒：图片仅供参考，商品以实物为准
STPS20SM120ST
电压:120V 电流:20A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 120 V、20 A 3引线单路低漏电流功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS20SM120ST
- 商品编号
- C2971147
- 商品封装
- TO-220AB
- 包装方式
- 管装
- 商品毛重
- 3.012克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 890mV@20A | |
| 直流反向耐压(Vr) | 120V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 20A | |
| 反向电流(Ir) | 210uA@120V | |
| 工作结温范围 | - | |
| 非重复峰值浪涌电流 (Ifsm) | 220A |
商品概述
这款肖特基二极管适用于高频开关模式电源。采用TO-220AB和TO-220FPAB封装，STPS20SM120S优化用于笔记本电脑、游戏机和台式机适配器，在这些应用中无论低负载还是高负载都能提供良好的效率。
商品特性
- 高电流能力
- 雪崩额定
- 低正向压降
- 高频工作
- TO220FPAB绝缘封装：绝缘电压2000 VRMS正弦
- ECOPACK2兼容
- 额定值（限制值在25℃，除非另有说明，阳极端子短路）
- (dPtot/dTj) < (1/Rth(j-a))条件可避免二极管在自身散热片上的热失控
- 静态电气特性（阳极端子短路）：脉冲测试tp=5ms，δ<2%；脉冲测试tp=380μs，δ<2%
- 传导损耗计算公式：P=0.56×IF(AV)+0.008IF²(RMS)
- TO-220AB封装：环氧树脂符合UL94 V0；冷却方式：传导（C）；推荐扭矩值0.55N·m；最大扭矩值0.70N·m
- TO-220FPAB封装：环氧树脂符合UL94 V0；冷却方式：传导（C）；推荐扭矩值0.55N·m；最大扭矩值0.70N·m
应用领域
- 开关二极管
- 开关模式电源（SMPS）
- DC/DC转换器
- LED照明
- 笔记本适配器
- 游戏机
- 台式机适配器
