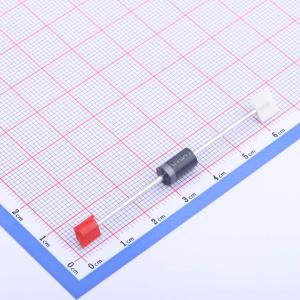

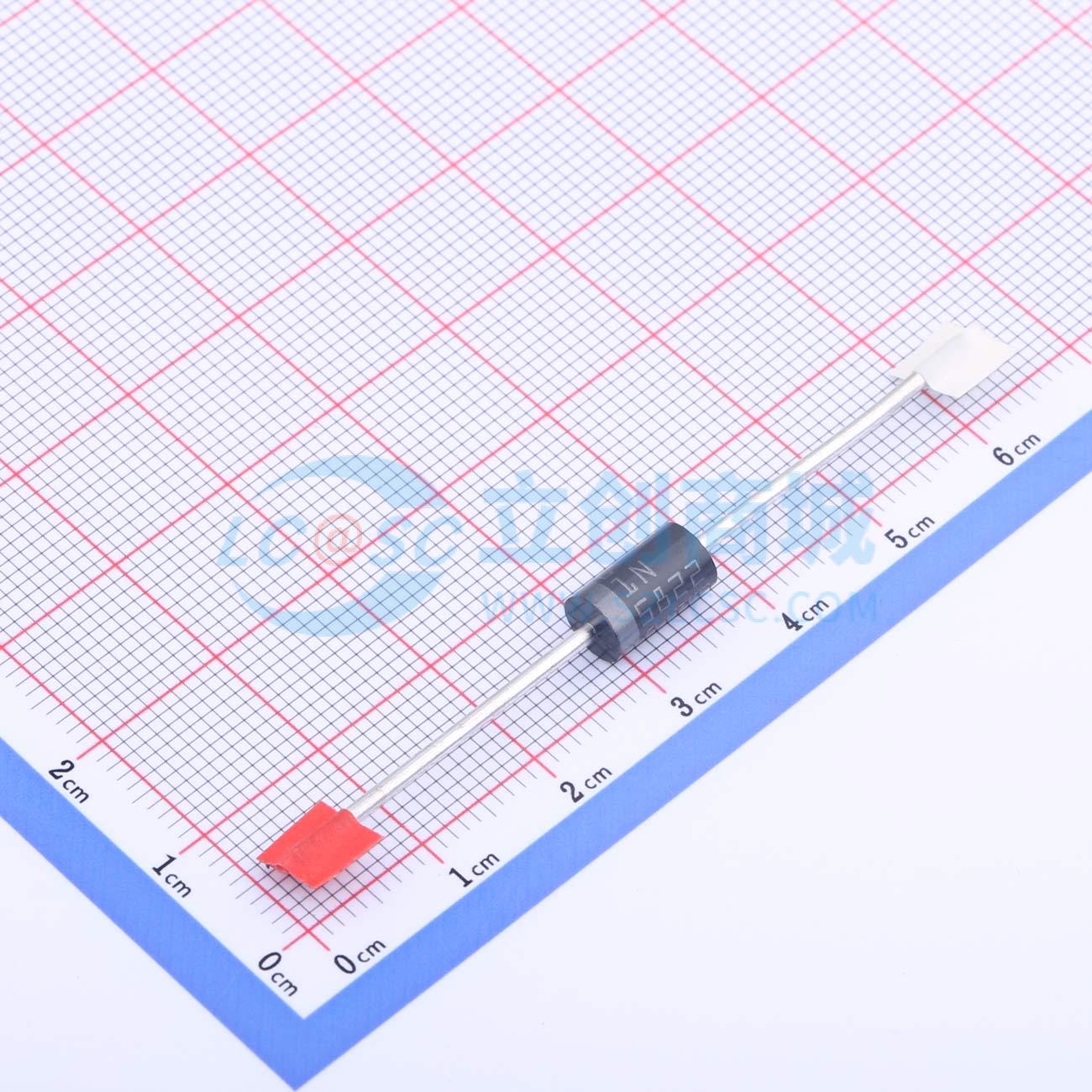

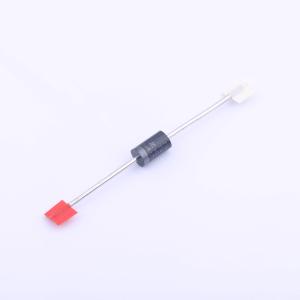

1N5822RL
电压:40V 电流:3A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 40 V、3 A轴向功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- 1N5822RL
- 商品编号
- C2971320
- 商品封装
- DO-201AD
- 包装方式
- 编带
- 商品毛重
- 1.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 950mV@9.4A | |
| 直流反向耐压(Vr) | 40V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 3A | |
| 反向电流(Ir) | 2mA@40V | |
| 非重复峰值浪涌电流 (Ifsm) | 80A |
商品概述
轴向功率肖特基整流器，采用DO-201AD封装。
商品特性
- 传导损耗小
- 开关损耗可忽略
- 开关速度快
- 正向压降低
- 具备规定的雪崩能力
- 脉冲测试条件：tp=380μs，δ<2%
- 传导损耗计算公式：1N5820/1N5821为P=0.33×IF(AV)+0.035IF²(RMS)；1N5822为P=0.33×IF(AV)+0.060IF²(RMS)
- 热失控条件：dPtot/dTj <1/Rth(j-a)（二极管单独使用散热器时）
应用领域
- 开关模式电源
- 高频DC-DC转换器
- 低压高频逆变器
- 续流电路
- 极性保护
- 小型电池充电器
