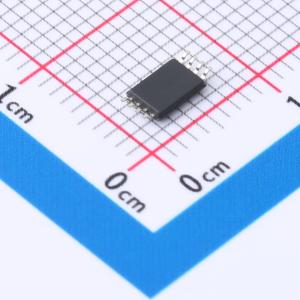

温馨提醒：图片仅供参考，商品以实物为准
M24512-WDW6TP
512 Kbit串行I²C总线EEPROM
- 描述
- 512 Kbit串行I2C总线EEPROM
- 品牌名称
- ST(意法半导体)
- 商品型号
- M24512-WDW6TP
- 商品编号
- C2971158
- 商品封装
- TSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.244克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EEPROM | |
| 接口类型 | I2C | |
| 存储容量 | 512Kbit | |
| 时钟频率(fc) | 1MHz | |
| 写周期时间(Tw) | 5ms | |
| 数据保留 - TDR(年) | 200年 | |
| 写周期寿命 | 400万次 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 内置上电复位(POR)；硬件写保护功能；内置错误纠正码(ECC)功能 | |
| 工作电压 | 2.5V~5.5V | |
| 工作温度 | -40℃~+85℃ | |
| 工作电流 | 5mA | |
| 待机电流 | 3uA | |
| 读取访问时间(tA) | 900ns |
商品概述
M24512是一款512-Kbit I²C兼容EEPROM（电可擦可编程存储器），组织结构为64K×8位。M24512-W的工作电压范围为2.5V至5.5V，M24512-R为1.8V至5.5V，M24512-DF为1.7V至5.5V。所有这些器件的时钟频率最高可达1MHz，环境温度范围为-40℃至+85℃。M24512-D提供额外的128字节识别页，可用于存储敏感应用参数，之后可永久锁定为只读模式。
商品特性
- 兼容以下I²C总线模式：1MHz、400kHz、100kHz
- 存储阵列：512 Kbit（64 Kbyte）EEPROM；页大小：128字节；额外的可写锁定页（M24512-D型号代码）
- 单电源电压和高速：1.7V至5.5V下支持1MHz时钟
- 写入时间：字节写入在5ms内；页写入在5ms内
- 工作温度范围：-40℃至+85℃
- 随机和顺序读取模式；整个存储阵列的写保护；增强型ESD/闩锁保护；超过400万次写入周期；超过200年数据保留期
- 封装：SO8 ECOPACK2®、TSSOP8 ECOPACK2®、UFDFPN8 ECOPACK2®、WLCSP ECOPACK2®、未切割晶圆（每个裸片经过测试）
- SDA输出为开漏输出，可与总线上其他开漏或集电极开路信号线或；SDA需连接上拉电阻至VCC
- 芯片使能输入（E2、E1、E0）用于设置7位设备选择码的三个最低有效位；这些输入必须连接到VCC或VSS，若悬空则被读为低电平
- 写控制（WC）输入可防止意外写入整个存储器：WC为高电平时禁用写入操作，为低电平或悬空时启用；WC为高电平时，设备选择和地址字节被确认，数据字节不被确认
- 内置上电复位（POR）电路，防止上电期间意外写入；VCC达到内部复位阈值前设备不响应指令，之后进入待机模式；VCC稳定在工作范围内前不得访问设备
