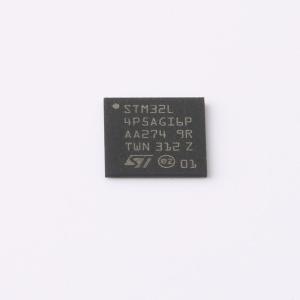

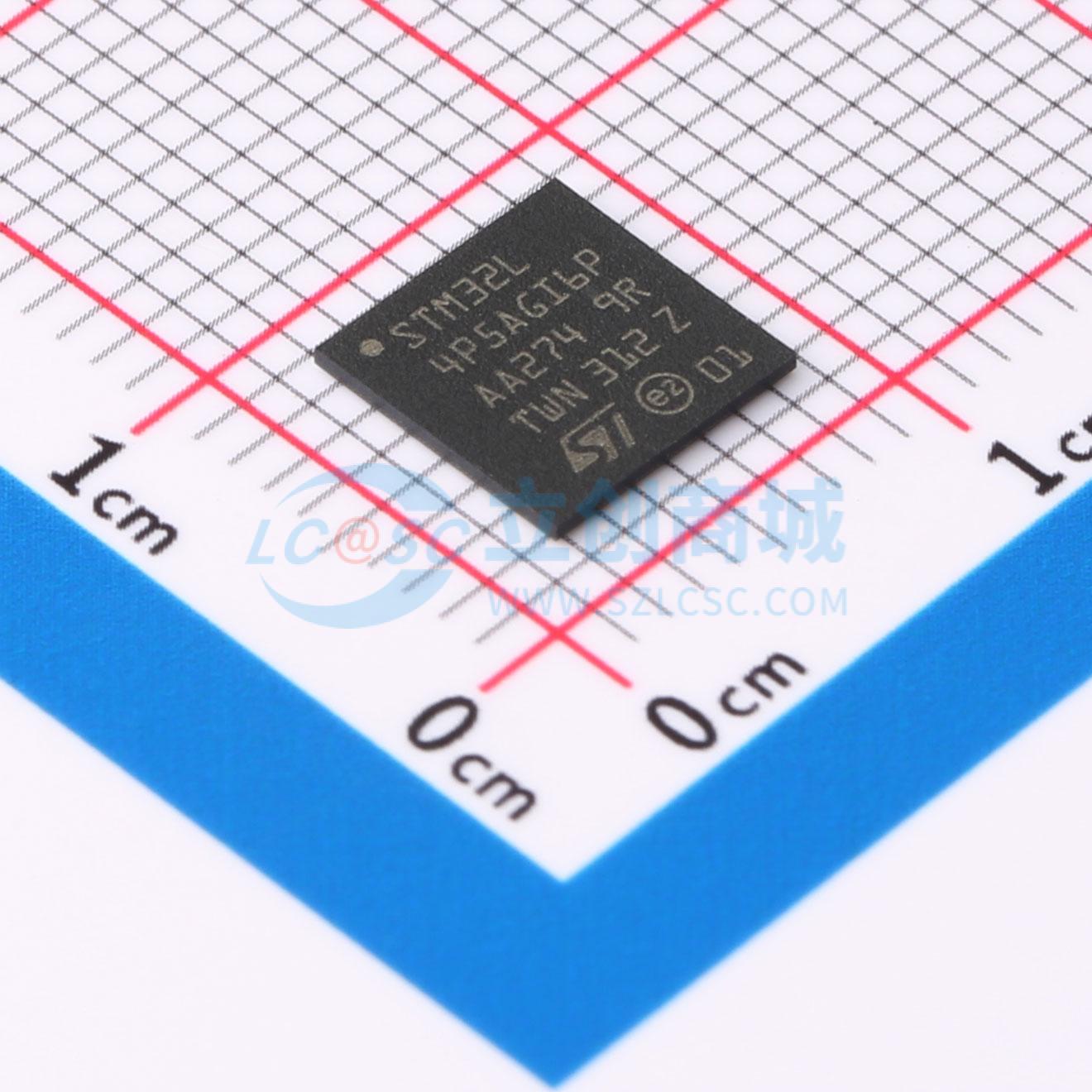

STM32L4P5AGI6P
超低功耗带 FPU 的 Arm Cortex-M4 微控制器 120 MHz，配备 1024 千字节闪存、USB OTG、DFSDM、CHROM-ART
- 描述
- 超低功耗，配备 FPU Arm Cortex-M4 MCU 120 MHz，具有 1024 KB 闪存、USB OTG、DFSDM、CHROM-ART
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32L4P5AGI6P
- 商品编号
- C2971178
- 商品封装

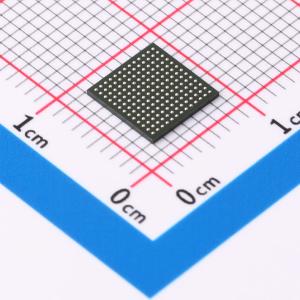

- BGA-169
- 包装方式
- 托盘
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M4 | |
| CPU最大主频 | 120MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 1MB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 320KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 140 | |
| ADC(位数) | 12bit | |
| DAC(位数) | 12bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.71V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
超低功耗的Arm®Cortex®-M4 32位MCU+FPU，150 DMIPS，最高1MB闪存，320KB SRAM，LCD-TFT，外部SMPS。
商品特性
- 电源供应范围1.71V至3.6V，温度范围-40℃至85/125℃
- VBAT模式下功耗150nA（为RTC和32x32位备份寄存器供电），关机模式22nA（5个唤醒引脚），待机模式42nA（5个唤醒引脚），带RTC的待机模式190nA，带RTC的Stop2模式2.95μA，运行模式（LDO模式）110μA/MHz，运行模式（3.3V SMPS模式）41μA/MHz，Stop模式唤醒时间5μs，除关机模式外所有模式支持掉电复位（BOR）
- Arm®32位Cortex®-M4 CPU带FPU，自适应实时加速器（ART Accelerator）支持闪存零等待执行，频率最高120MHz，MPU，150 DMIPS/1.25 DMIPS/MHz（Dhrystone 2.1），支持DSP指令
- 1MB闪存（2个读-写同时进行的bank，专有代码读出保护），320KB SRAM（含64KB硬件奇偶校验），外部存储器接口支持SRAM、PSRAM、NOR、NAND和FRAM，2个Octo-SPI存储器接口
- 最多136个快速I/O，大部分5V耐受，最多14个独立供电低至1.08V的I/O
- 性能基准：1.25 DMIPS/MHz（Drystone 2.1），409.20 CoreMark®（120MHz时3.41 CoreMark/MHz）
- 能量基准：285 ULPMark™CP得分
- 最多24个电容感应通道，支持触摸键、线性和旋转触摸传感器
- 时钟管理：4至48MHz晶体振荡器，RTC用32kHz晶体振荡器（LSE），内部16MHz工厂微调RC（±1%），内部低功耗32kHz RC（±5%），内部多速100kHz至48MHz振荡器（由LSE自动微调，精度优于±0.25%），内部48MHz带时钟恢复，3个PLL用于系统时钟、USB、音频、ADC
- 1个AHB总线矩阵，14通道DMA控制器
- 23个通信外设：USB OTG 2.0全速（LPM和BCD）、2个SAI（串行音频接口）、4个I2C FM+（1 Mbit/s，SMBus/PMBus）、6个USART（ISO7816、LIN、IrDA、调制解调器）、3个SPI（双Octo-SPI时为5个）、CAN（2.0B Active）和2个SDMMC、8至14位摄像头接口（黑白最高32MHz，彩色最高10MHz）、8/16位并行同步数据输入/输出从接口（PSSI）
- 11个独立供电的模拟外设：2个12位ADC（5 Msps，硬件过采样最高16位，200μA/Msps）、2个12位DAC（低功耗采样保持）、2个带内置PGA的运算放大器、2个超低功耗比较器、2个Sigma Delta调制器数字滤波器、1个温度传感器
- 高级图形特性：Chrom-ART Accelerator（DMA2D）增强图形内容创建，LCD-TFT控制器
- 16个定时器和看门狗：2个16位高级电机控制定时器、2个32位通用定时器、5个16位通用定时器、2个16位基本定时器、2个低功耗16位定时器（Stop模式可用）、2个看门狗、1个SysTick定时器、带硬件日历、闹钟和校准的RTC
- 真随机发生器，CRC计算单元，HASH（SHA-256）硬件加速器
- 调试模式：串行线调试（SWD）、JTAG、嵌入式跟踪宏单元（ETM）
- 96位ID
