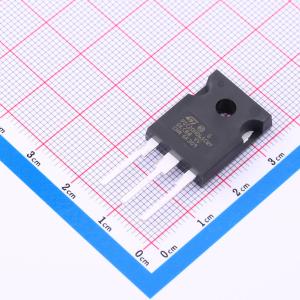

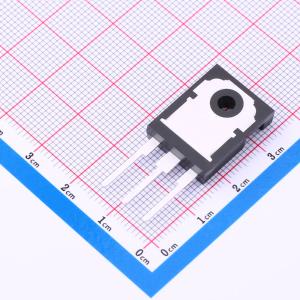

温馨提醒：图片仅供参考，商品以实物为准
STPSC20H065CWY
650V功率肖特基碳化硅二极管
- 描述
- 汽车用650 V、20 A高浪涌碳化硅功率肖特基二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPSC20H065CWY
- 商品编号
- C2971189
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 6.79克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 碳化硅二极管 | |
| 二极管配置 | 1对共阴极 | |
| 整流电流 | 10A | |
| 正向压降(Vf) | 1.75V@10A |
| 属性 | 参数值 | |
|---|---|---|
| 直流反向耐压(Vr) | 650V | |
| 反向电流(Ir) | 100uA@650V | |
| 非重复峰值浪涌电流 (Ifsm) | 90A | |
| 工作结温范围 | -40℃~+175℃ |
商品概述
该SiC二极管是一款高性能功率肖特基二极管，采用碳化硅衬底制造。宽带隙材料使其能够设计出额定电压为650V的肖特基二极管结构。由于肖特基结构，关断时无恢复现象，振铃模式可忽略不计。最小的容性关断行为与温度无关，非常适合汽车应用。该SiC二极管特别适用于PFC应用，能提升硬开关条件下的性能。其高正向浪涌能力确保了瞬态阶段的良好鲁棒性。封装类型包括TO-220AB和TO-247；环氧树脂符合UL94 V0标准；冷却方式为传导（C）；推荐扭矩值：TO-220AB为0.4至0.6N·m，TO-247为0.55N·m（最大1.0N·m）。
商品特性
- 反向恢复可忽略或无反向恢复
- 开关行为与温度无关
- 专用于PFC应用
- 高正向浪涌能力
- 符合AEC-Q101标准
- 符合ECOPACK®2标准的组件
- 支持PPAP
应用领域
- 汽车应用
- PFC应用
