温馨提醒：图片仅供参考，商品以实物为准

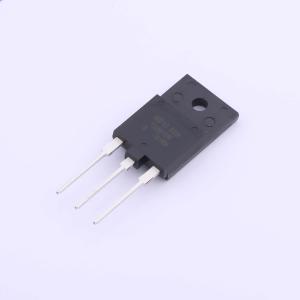

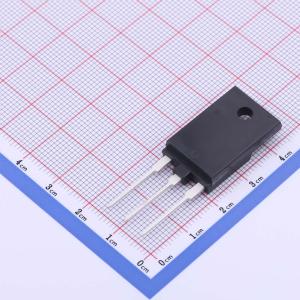

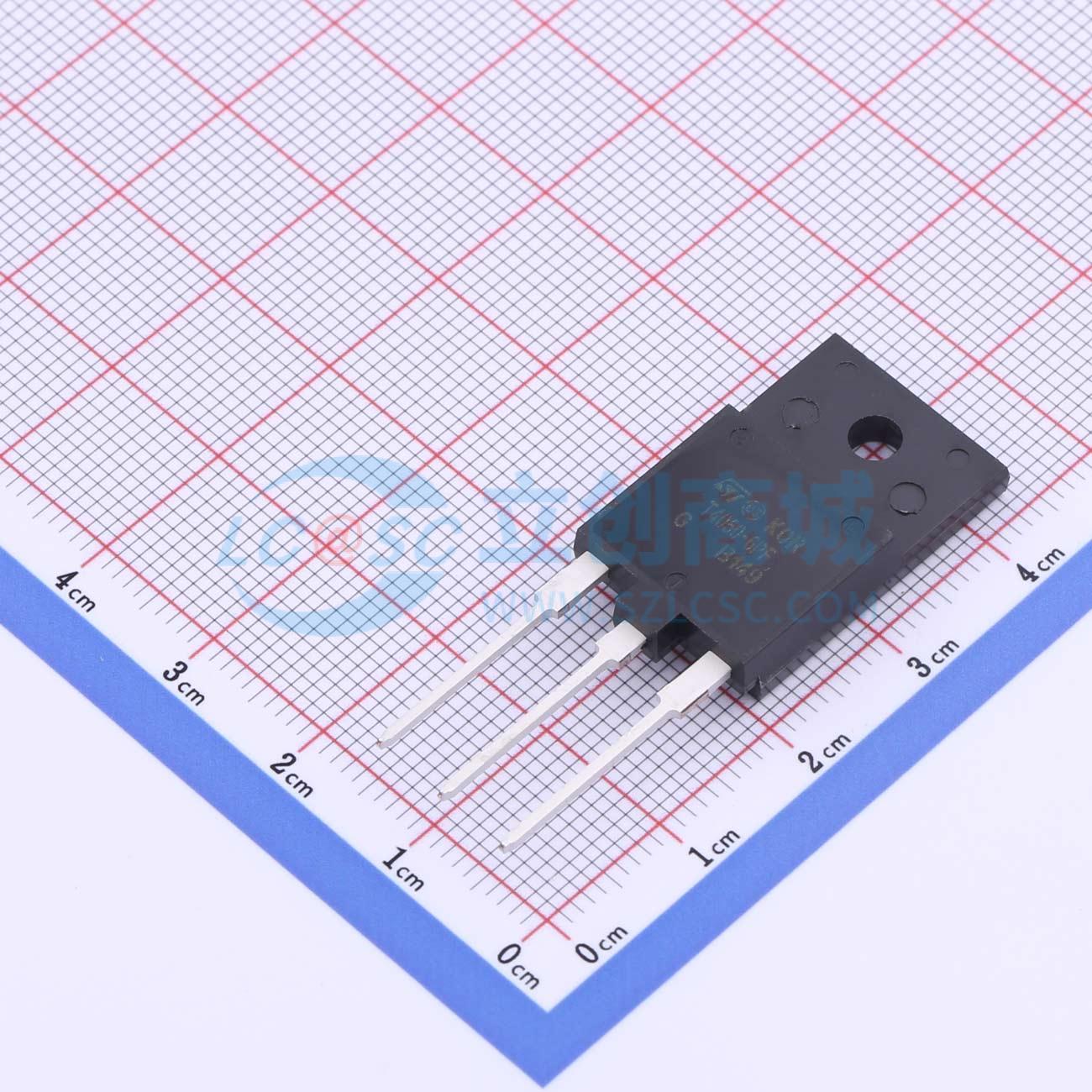

T4050-6PF
1个双向可控硅 600V 85mA
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 40 A - 600 V - TO-3PF封装标准三端双向可控硅
- 品牌名称
- ST(意法半导体)
- 商品型号
- T4050-6PF
- 商品编号
- C2971200
- 商品封装
- TO-3P-3
- 包装方式
- 管装
- 商品毛重
- 7.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶闸管(可控硅)/模块 | |
| 可控硅类型 | 1个双向可控硅 | |
| 断态峰值电压(Vdrm) | 600V | |
| 通态电流(It) | 40A | |
| 浪涌电流 | 400A | |
| 门极平均耗散功率(PG(AV)) | 1W |
| 属性 | 参数值 | |
|---|---|---|
| 通态峰值电压(Vtm) | 1.4V | |
| 门极触发电流(Igt) | 50mA | |
| 门极触发电压(Vgt) | 1.3V | |
| 保持电流(Ih) | 85mA | |
| 工作温度 | -40℃~+125℃ |
商品概述
该器件采用通孔TO-3PF全塑料绝缘封装。T4050-6PF针对开关功能或相位角控制进行了优化，适用于静态继电器、加热调节、感应电机启动电路、调光器、电机速度控制器以及许多其他需要高抗扰性和高浪涌电流的工业应用。
商品特性
- 高电流双向可控硅
- 高浪涌电流400A
- 最大阻断电压V_DRM、V_RRM为600V
- 最大浪涌电压V_DSM、V_RSM为700V
- 最大门极触发电流50mA
- 高静态和动态换向：(dI/dt)c=25.1A/ms，dV/dt=1000V/μs
- UL1557认证（文件参考81734）2.5kV
- Snubberless™器件
- 符合ECOPACK®2标准（RoHS和HF合规）
应用领域
- 加热器、通风和空调（HVAC）
- 固态继电器（SSR）
- 电机软启动器
- 开关电源浪涌电流限制器
